10

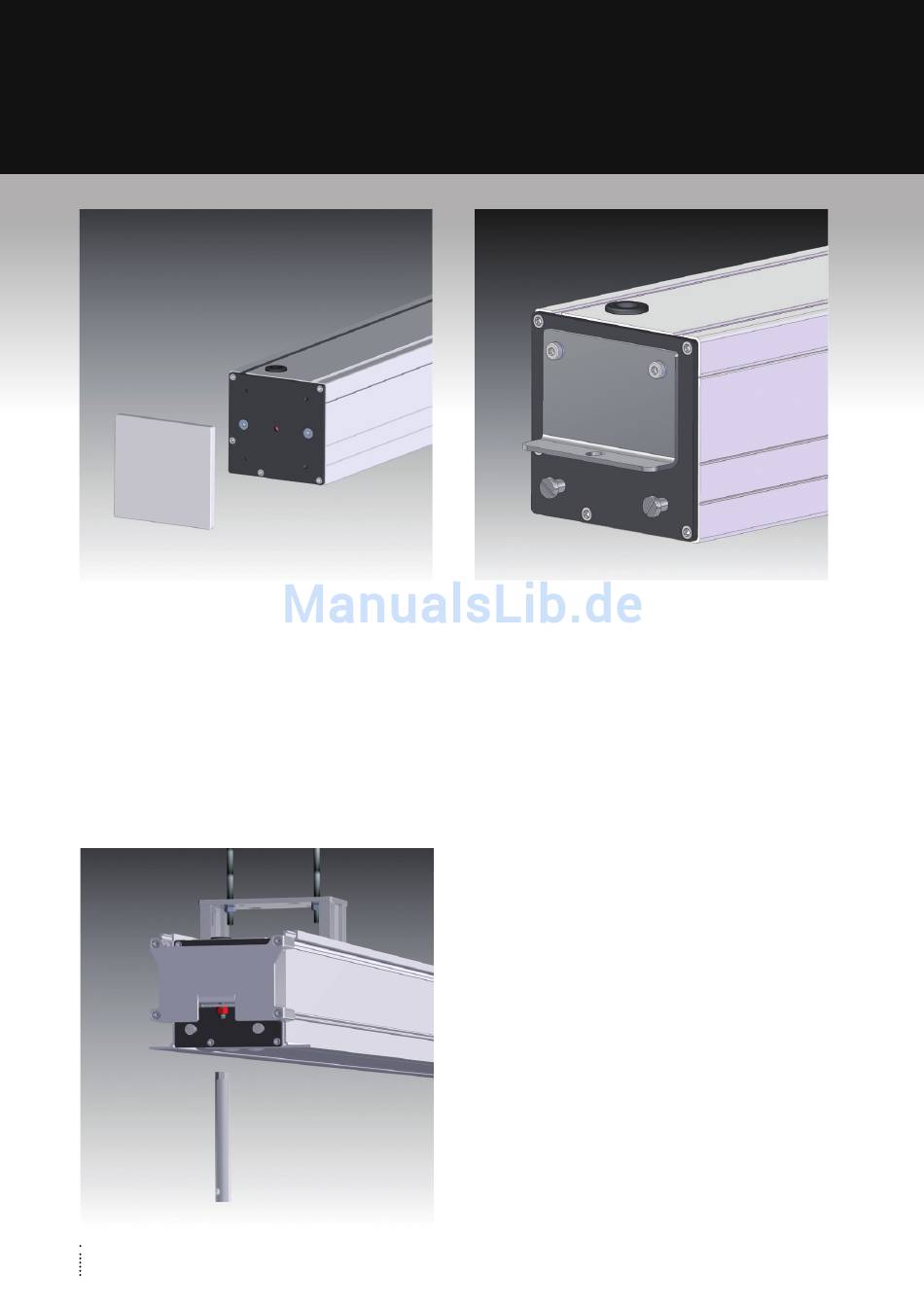

Bevor die Projektionswand in den Deckeneinbaukasten integriert werden kann, muss die
Standardausführung adaptiert werden (10-12).
1.Entfernen Sie die seitlichen Abdeckkappen (10).
2.Montieren Sie die Befestigungswinkel an beiden Seitenabdeckungen entsprechend der
Abbildung. 3.Um den Abdeckwinkel befestigen zu können werden an den Seitenabdeckungen je
zwei Flachkopfschrauben entsprechend der Abbildung eingedreht.(11)
Roll-Up screens in Quick-Mount version have to be adapted to fit into the recessed box.(10-12).
1.Detach the lateral case covers (10).
2. Attach the mounting brackets on both side panels as shown on picture (11).
3.Two flat head screws have to be screwed to each side panel acccording to the sketch, to
enable the attachment of the cover brackets (11).
12
19
M O N T A G E M Ö G L I C H K E I T E N
M E T H O D S O F I N S T A L L A T I O N
11
12: Die Projektionswand wird nun an den beiden
Gewindebolzen im Deckeneinbaukasten mit je
einem Federring und einer Sicherungsmutter (rot)
fixiert.
Benützen Sie dazu erneut den Rohrsteckschlüssel.
12: The projection screen is then fixed on the
two thread bolts in the recessed box, each with a
washer and a lock nut (red).
Please make use of the tubular spanner again.
