Inhaltszusammenfassung für Dell XPS 13 9300

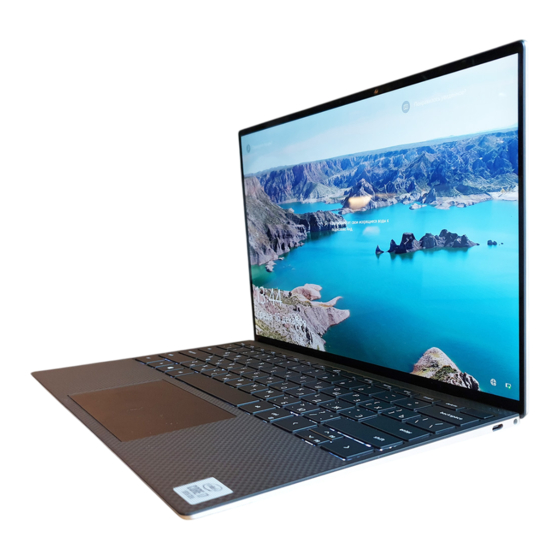

- Seite 1 XPS 13 9300 Service-Handbuch Vorschriftenmodell: P117G Vorschriftentyp: P117G001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber. -
Seite 3: Inhaltsverzeichnis
Transport empfindlicher Komponenten..........................7 Nach der Arbeit an Komponenten im Inneren des Computers..................8 2 Entfernen und Einbauen von Komponenten..................9 Empfohlene Werkzeuge................................9 Schraubenliste..................................9 Hauptkomponenten von XPS 13 9300..........................10 Bodenabdeckung.................................. 11 Entfernen der Bodenabdeckung........................... 11 Anbringen der Bodenabdeckung..........................13 Akku....................................... 15 Vorsichtshinweise zu Lithium-Ionen-Akkus........................ - Seite 4 Aktualisieren des BIOS unter Windows..........................49 Aktualisieren des BIOS auf Systemen mit aktiviertem BitLocker................49 Aktualisieren des System-BIOS unter Verwendung eines USB-Flashlaufwerks........... 50 Aktualisieren des Dell BIOS in Linux- und Ubuntu-Umgebungen..................50 Aktualisieren des BIOS über das einmalige F12-Startmenü................... 50 System- und Setup-Kennwort............................53 Zuweisen eines System-Setup-Kennworts........................54...
-
Seite 5: Arbeiten An Komponenten Im Inneren Des Computers
Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw. -
Seite 6: Schutz Vor Elektrostatischer Entladung
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 7: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 8: Nach Der Arbeit An Komponenten Im Inneren Des Computers
2. Spannen Sie die Bauchmuskeln an. Die Bauchmuskulatur unterstützt den Rücken, wenn Sie etwas anheben, und gleicht so die Last aus. 3. Heben Sie die Last mit den Beinen, nicht mit dem Rücken. 4. Halten Sie die Last nahe am Körper. Je näher die Last am Rücken ist, desto weniger wird Ihr Rücken belastet. 5. -
Seite 9: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kreuzschlitzschraubendreher Größe 0 • Kreuzschlitzschraubendreher Größe 1 • Torxschraubenzieher Nr. 5 (T5) • Kunststoffstift Schraubenliste ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. -
Seite 10: Hauptkomponenten Von Xps 13 9300
Hauptkomponenten von XPS 13 9300 Die folgende Abbildung zeigt die wichtigsten Komponenten von XPS 13 9300. 1. Bodenabdeckung 2. Akku 3. Linker Lüfter 4. Kühlkörper 5. Linke Antenne 6. Systemplatine 7. Linker Lautsprecher 8. Handballenstützen- und Tastaturbaugruppe 9. Bildschirmbaugruppe 10. Rechter Lautsprecher 11. -
Seite 11: Bodenabdeckung
ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß den vom Kunden erworbenen Garantieleistungen verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Bodenabdeckung Entfernen der Bodenabdeckung Voraussetzungen 1. - Seite 12 Entfernen und Einbauen von Komponenten...
-
Seite 13: Anbringen Der Bodenabdeckung
Schritte 1. Entfernen Sie die acht Schrauben (M2x3, Torx 5), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Hebeln Sie die Bodenabdeckung beginnend in der linken unteren Ecke mithilfe eines Kunststoffstifts in Pfeilrichtung auf, um die Bodenabdeckung aus der Handballenstützen- und Tastaturbaugruppe zu lösen. - Seite 14 Entfernen und Einbauen von Komponenten...
-
Seite 15: Akku
Schritte 1. Verbinden Sie gegebenenfalls das Batteriekabel mit der Systemplatine. 2. Richten Sie die Schraubenbohrungen auf der Bodenabdeckung auf die Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus und lassen Sie die Bodenabdeckung einrasten. 3. Bringen Sie die acht Schrauben (M2x3, Torx 5) zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe wieder an. -
Seite 16: Entfernen Des Akkus
Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. •... -
Seite 17: Ssd-Laufwerk
Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Akkus und stellt das Verfahren zum Einsetzen bildlich dar. Schritte 1. Richten Sie die Schraubenbohrungen auf dem Akku an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. 2. Bringen Sie die fünf Schrauben (M1,6x2,5) zur Befestigung der Batterie an der Handballenstützen- und Tastaturbaugruppe wieder an. 3. -
Seite 18: Installieren Des Ssd-Laufwerks (Solid State Drive)
Schritte 1. Lösen Sie die unverlierbare Schraube, mit der die Wireless-Kartenhalterung an der Systemplatine befestigt ist. 2. Heben Sie die Wireless-Kartenhalterung von der Systemplatine. 3. Ziehen Sie die Antennenkabel mithilfe eines Kunststoffstifts von der Wireless-Karte ab. 4. Notieren Sie sich die Führung des linken und rechten Antennenkabels. 5. - Seite 19 Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Solid-State-Laufwerks und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus. 2. Schieben Sie das SSD-Laufwerk vorsichtig in den SSD-Steckplatz. 3.
-
Seite 20: Lüfter
Lüfter Entfernen der Lüfter Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Lüfter und stellen das Verfahren zum Entfernen bildlich dar. Entfernen und Einbauen von Komponenten... -
Seite 21: Installieren Der Lüfter
Schritte 1. Lösen Sie das Klebeband, mit dem das Kabel des Lüfters (A) an der Systemplatine befestigt ist. 2. Trennen Sie das Kabel des Lüfters (A) von der Systemplatine. 3. Entfernen Sie die zwei Schrauben (M1,6x2,5), mit denen der Lüfter (A) an der Systemplatine befestigt ist. 4. - Seite 22 Schritte 1. Richten Sie die Schraubenbohrungen des Lüfters (B) auf die Schraubenbohrungen der Systemplatine aus. 2. Bringen Sie die zwei Schrauben (1,6x2,5) zur Befestigung des Lüfters (B) an der Systemplatine wieder an. 3. Verbinden Sie das Kabel des Lüfters (B) mit der Systemplatine. 4.
-
Seite 23: Kühlkörper
Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen des Kühlkörpers Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 24: Bildschirmbaugruppe
VORSICHT: Durch eine falsche Ausrichtung des Kühlkörpers können die Systemplatine und der Prozessor beschädigt werden. ANMERKUNG: Wenn die Systemplatine oder der Kühlkörper ausgetauscht werden, verwenden Sie die im Kit enthaltene Wärmefalle bzw. Wärmeleitpaste, um die Wärmeleitfähigkeit sicherzustellen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Kühlkörpers und bietet eine visuelle Darstellung des Installationsverfahrens. - Seite 25 Entfernen und Einbauen von Komponenten...
- Seite 26 Schritte 1. Lösen Sie die drei unverlierbaren Schrauben, mit denen die Kabelhalterung der Bildschirmbaugruppe an der Systemplatine befestigt ist. 2. Heben Sie die Kabelhalterung der Bildschirmbaugruppe aus der Systemplatine heraus. 3. Trennen Sie das Kamerakabel und das Bildschirmkabel von der Systemplatine. 4.
-
Seite 27: Einbauen Der Bildschirmbaugruppe
Einbauen der Bildschirmbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Bildschirmbaugruppe und bieten eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten... - Seite 28 Entfernen und Einbauen von Komponenten...
- Seite 29 Schritte 1. Schieben Sie die Handballenstützen- und Tastaturbaugruppe unter die Scharniere der Bildschirmbaugruppe. 2. Richten Sie die Schraubenbohrungen der Handballenstützen-Baugruppe an den Schraubenbohrungen der Bildschirmscharniere aus. 3. Bringen Sie die drei Schrauben (M2,5x4,5) zur Befestigung des linken Scharniers an der Systemplatine und der Handballenstützen- und Tastaturbaugruppe wieder an.
-
Seite 30: Systemplatine
Systemplatine Entfernen der Systemplatine Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service-Tag-Nummer nach dem Wiedereinbauen der Systemplatine im System-Setup eingeben. ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle Änderungen im BIOS, die Sie über das System-Setup vorgenommen haben, entfernt. - Seite 31 Entfernen und Einbauen von Komponenten...
- Seite 32 Schritte 1. Lösen Sie die unverlierbare Schraube, mit der die Wireless-Kartenhalterung an der Systemplatine befestigt ist. 2. Heben Sie die Wireless-Kartenhalterung von der Systemplatine. 3. Ziehen Sie die Antennenkabel mithilfe eines Kunststoffstifts von der Wireless-Karte ab. 4. Notieren Sie sich die Führung des linken und rechten Antennenkabels. 5.
-
Seite 33: Einbauen Der Systemplatine
Einbauen der Systemplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service- Tag-Nummer nach dem Wiedereinbauen der Systemplatine im System-Setup eingeben. ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle Änderungen im BIOS, die Sie über das System- Setup vorgenommen haben, entfernt. - Seite 34 Schritte 1. Richten Sie die Schraubenbohrungen auf der Systemplatine auf die Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus. 2. Bringen Sie die vier Schrauben (M1,2x2) zur Befestigung der Systemplatine an der Handballenstützen- und Tastaturbaugruppe wieder 3. Bringen Sie die drei Schrauben (M1,2x2) zur Befestigung der Systemplatine an der Handballenstützen- und Tastaturbaugruppe wieder 4.
-
Seite 35: Handballenstützen- Und Tastaturbaugruppe
ANMERKUNG: Stellen Sie sicher, dass die Lasche auf der Wireless-Kartenhalterung in den Schlitz auf der Systemplatine eingesetzt ist. 13. Ziehen Sie die unverlierbare Schraube zur Befestigung der Wireless-Kartenhalterung an der Systemplatine wieder an. Nächste Schritte 1. Bauen Sie die Bildschirmbaugruppe ein. -
Seite 36: Einbauen Der Handballenstützen-Tastatur-Baugruppe
Einbauen der Handballenstützen-Tastatur-Baugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Handballenstützen-Tastatur-Baugruppe und stellt das Verfahren zum Einbauen bildlich dar. Schritte Legen Sie die Handballenstützen-Tastatur-Baugruppe auf eine ebene Fläche. Nächste Schritte 1. -
Seite 37: Treiber Und Downloads
Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter SLN128938. Treiber und Downloads... -
Seite 38: System-Setup
System-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. -
Seite 39: Einmaliges Startmenü
Abhängig von diesem Computer und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. Tabelle 3. Optionen des System-Setup – Menü „System Information“ (Systeminformationen) Übersicht XPS 13 9300 BIOS Version Zeigt die Versionsnummer des BIOS an. Service Tag Zeigt die Service-Tag-Nummer des Computers an. -
Seite 40: Übersicht
Übersicht Anzahl Cores Zeigt die Anzahl der Prozessorkerne an. Processor ID Zeigt den ID-Code des Prozessors an. Processor L2 Cache Zeigt die Größe des Prozessor-L2-Caches an. Processor L3 Cache Zeigt die Größe des Prozessor-L3-Caches an. Microcode Version (Microcode-Version) Zeigt die Mikrocode-Version an. Intel Hyper-Threading Capable Zeigt an, ob der Prozessor Hyper-Threading-fähig (HT) ist. - Seite 41 System Configuration (Systemkonfiguration) Datum Legt das Datum des Computers im Format TT/MM/JJJJ fest. Änderungen am Datum werden sofort wirksam. Uhrzeit Legt die Uhrzeit des Computers im Format HH/MM/SS (24-Stunden-Format) fest. Sie können zwischen 12-Stunden- und 24-Stunden-Format wählen. Änderungen an der Uhrzeit werden sofort wirksam. Speicherschnittstelle Anschluss-Aktivierung Aktiviert die ausgewählten integrierten Laufwerke.
-
Seite 42: Security (Sicherheit)
System Configuration (Systemkonfiguration) Enable MediaCard (Speicherkarte Ermöglicht das Ein-/Ausschalten aller Speicherkarten oder das Einstellen der aktivieren) Speicherkarte in den schreibgeschützten Zustand. Die Option Enable Secure Digital (SD) Card ist standardmäßig aktiviert. Keyboard Illumination Konfiguriert den Betriebsmodus für die Tastaturbeleuchtung. Standardeinstellung: Bright (Hell). Die Tastaturbeleuchtungsfunktion ist auf 100 % Helligkeit eingestellt. - Seite 43 Security (Sicherheit) Standardeinstellung: ON (Ein) PPI Bypass for Enable Commands (PPI- Steuert, ob das Betriebssystem die BIOS-PPI-Benutzereingabeaufforderungen Kennwortumgehung zum Aktivieren von (Physical Presence Interface) beim Ausgeben des Befehls „TPM PPI“ überspringen Befehlen) kann. Standardeinstellung: OFF (Aus) PPI Bypass for Disable Commands (PPI- Steuert, ob das Betriebssystem die BIOS-PPI-Benutzereingabeaufforderungen beim Kennwortumgehung zum Deaktivieren von Ausgeben der Befehlr „TPM PPI Disable/Deactivate“...
- Seite 44 Kennwörter Admin Password Min Geben Sie die minimale Anzahl der Zeichen an, die für das Administratorkennwort (Administratorkennwort Min) zulässig ist. Standardeinstellung: 4 Admin Password Max Geben Sie die maximale Anzahl der Zeichen an, die für das Administratorkennwort (Administratorkennwort Max) zulässig ist. Standardeinstellung: 32 System Password Min (Systemkennwort Geben Sie die minimale Anzahl der Zeichen an, die für das Systemkennwort zulässig...
- Seite 45 Ermöglicht das Einschalten und Starten des Computers bei Netzstromanbindung. Netzstromanbindung) Standardeinstellung: OFF (Aus) Wake on Dell USB-C Dock Ermöglicht den Anschluss eines Dell USB-C Docks, um den Computer aus dem Standby-Modus heraus zu aktivieren. Standardeinstellung: ON (Ein) Auto On Time Ermöglicht das automatische Einschalten des Computers an definierten Tagen und zu...
- Seite 46 Power Management (Energieverwaltung) Peak Shift Ermöglicht den Akkubetrieb des Computers während hoher Netzstromverbrauchszeiten. Standardeinstellung: OFF (Aus) Wireless Radio Control Control WLAN radio (WLAN-Signal steuern) Wenn diese Funktion aktiviert ist, wird die Verbindung des Systems mit einem kabelgebundenen Netzwerk erkannt, woraufhin die ausgewählte Funkverbindungen (WLAN und/oder WWAN) deaktiviert wird.
- Seite 47 POST Behavior (POST-Funktionsweise) Enable Adapter Warnings Aktiviert oder deaktiviert die Anzeige von Warnmeldungen bezüglich des Adapters auf (Adapterwarnungen aktivieren) dem Computer, wenn Adapter mit zu geringer Stromkapazität erkannt werden. Standardeinstellung: ON (Ein) Dock-Warnmeldungen aktivieren Aktiviert oder deaktiviert Dock-Warnmeldungen. Standardeinstellung: ON (Ein) Fastboot Konfiguriert die Geschwindigkeit des UEFI-Startvorgangs.
- Seite 48 SupportAssist Dell Auto OS Recovery Threshold Dient zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist- Systemproblemlösung und des Dell OS Recovery Tools. Standardeinstellung: 2. SupportAssist OS Recovery Aktiviert oder deaktiviert den Boot-Flow für SupportAssist OS Recovery Tool im Fall von bestimmten Systemfehlern.
-
Seite 49: Aktualisieren Des Bios Unter Windows
BIOS-Aktualisierung wieder aktiviert werden. Schritte 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 50: Aktualisieren Des System-Bios Unter Verwendung Eines Usb-Flashlaufwerks
3. Setzen Sie das USB-Flashlaufwerk in den entsprechenden Steckplatz des Systems ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mit den Pfeiltasten USB Storage Device aus und klicken Sie dann auf „Return“. - Seite 51 F12-Startmenü auf dem System aktualisieren. Die meisten Dell-Systeme, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem System ausführen, um festzustellen, ob „BIOS FLASH UPDATE“ (BIOS-Flash-Aktualisierung) als Startoption für Ihr System aufgeführt wird.
- Seite 52 4. Wählen Sie ein externes USB-Gerät aus. 5. Sobald die Datei ausgewählt ist, doppelklicken Sie auf die Zielaktualisierungsdatei und klicken Sie anschließend auf „Submit“ (Senden). System-Setup...
-
Seite 53: System- Und Setup-Kennwort
6. Klicken Sie auf Update BIOS (BIOS aktualisieren). Das System wird anschließend neu gestartet, um das BIOS zu aktualisieren. 7. Sobald der Vorgang abgeschlossen ist, wird das System neu gestartet, und die BIOS-Aktualisierung ist abgeschlossen. System- und Setup-Kennwort Tabelle 19. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) -
Seite 54: Zuweisen Eines System-Setup-Kennworts
ANMERKUNG: System- und Setup-Kennwortfunktionen sind deaktiviert Zuweisen eines System-Setup-Kennworts Voraussetzungen Sie können ein neues System or Admin Password (System- oder Administratorkennwort) nur zuweisen, wenn der Zustand Not Set (Nicht eingerichtet) ist. Info über diese Aufgabe Wenn Sie das System-Setup aufrufen möchten, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F2F12. Schritte 1. -
Seite 55: Löschen Von Cmos-Einstellungen
Bodenabdeckung. 5. Schalten Sie den Computer ein. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS- Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung. -
Seite 56: Fehlerbehebung
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows 10 vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 57: Systemdiagnoseanzeigen
7. Wählen Sie auf der linken Seite das Gerät aus und klicken Sie auf Run Tests (Test durchführen). 8. Bei etwaigen Problemen werden Fehlercodes angezeigt. Notieren Sie sich den Fehlercode und die Prüfnummer und wenden Sie sich an Dell. Systemdiagnoseanzeigen Wenn durchgehend leuchtend, wird über die Anzeige für Stromversorgungs- und Batterieladestatus der Betriebsmodus angezeigt, in dem... -
Seite 58: Reststromentladung
Diagnoseanzeigecodes Problembeschreibung Recovery Image nicht gefunden Recovery Image gefunden aber ungültig Stromschienenfehler System-BIOS-Aktualisierung unvollständig Management Engine (ME)-Fehler Reststromentladung Info über diese Aufgabe Reststrom ist die restliche statische Elektrizität, die auf dem Computer verbleibt, auch wenn er ausgeschaltet und die Batterie von der Systemplatine getrennt wurde. -
Seite 59: Erhalten Von Hilfe Und Kontaktaufnahme Mit Dell
Suchleiste ein. • BIOS-Informationen Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/Ihrer Region eventuell nicht verfügbar.
