(Bei einer anderen Methode werden 2 Löcher bei einem Winkel von 90° voneinander verwendet,
wodurch sich die Anzahl der Traversen mit der Sonde um eins verringert.)
Anzahl Messpunkte pro Durchmesser
6
8
10
Bevor Sie mit dem Messen beginnen, multiplizieren Sie die Zahlen in der Tabelle mit dem
Leitungsdurchmesser, um so den Wert für die Einschubtiefe der Sonde zu erhalten. (Denken Sie daran,
die Innenabmessungen der Leitung zu verwenden, wenn diese isoliert ist.)

Traversierung rechteckiger Leitungen

Mithilfe der Log-Tchebycheff-Methode wird die Leitung in rechteckige Flächen, deren Größe zusätzlich
angepasst wird, um die Auswirkungen der Leitung auf den Luftstrom auszugleichen. Um einen guten
Mittelwert zu erhalten, müssen mindestens 25 Punkte gemessen werden. Die Anzahl der Messpunkte an
jeder Seite der Leitung richtet sich nach der Breite der jeweiligen Seite. Bei Leitungsseiten von weniger
als 12 cm sind mindestens 5 Traversenpunkte erforderlich. Bei Leitungsseiten von 12 bis 14 cm werden 6
Punkte benötigt.Bei Leitungsseiten von mehr als 14 cm werden 7 Punkte benötigt. Multiplizieren Sie die
Zahlen in der Tabelle mit der Leitungsabmessung, um so den Wert für die Einschubtiefe der Sonde zu
erhalten.
64
0.679dia
0,679 Durchmesser
0.865dia
0,865 Durchmesser
0.968dia
0,968 Durchmesser
dia
Durchmesser

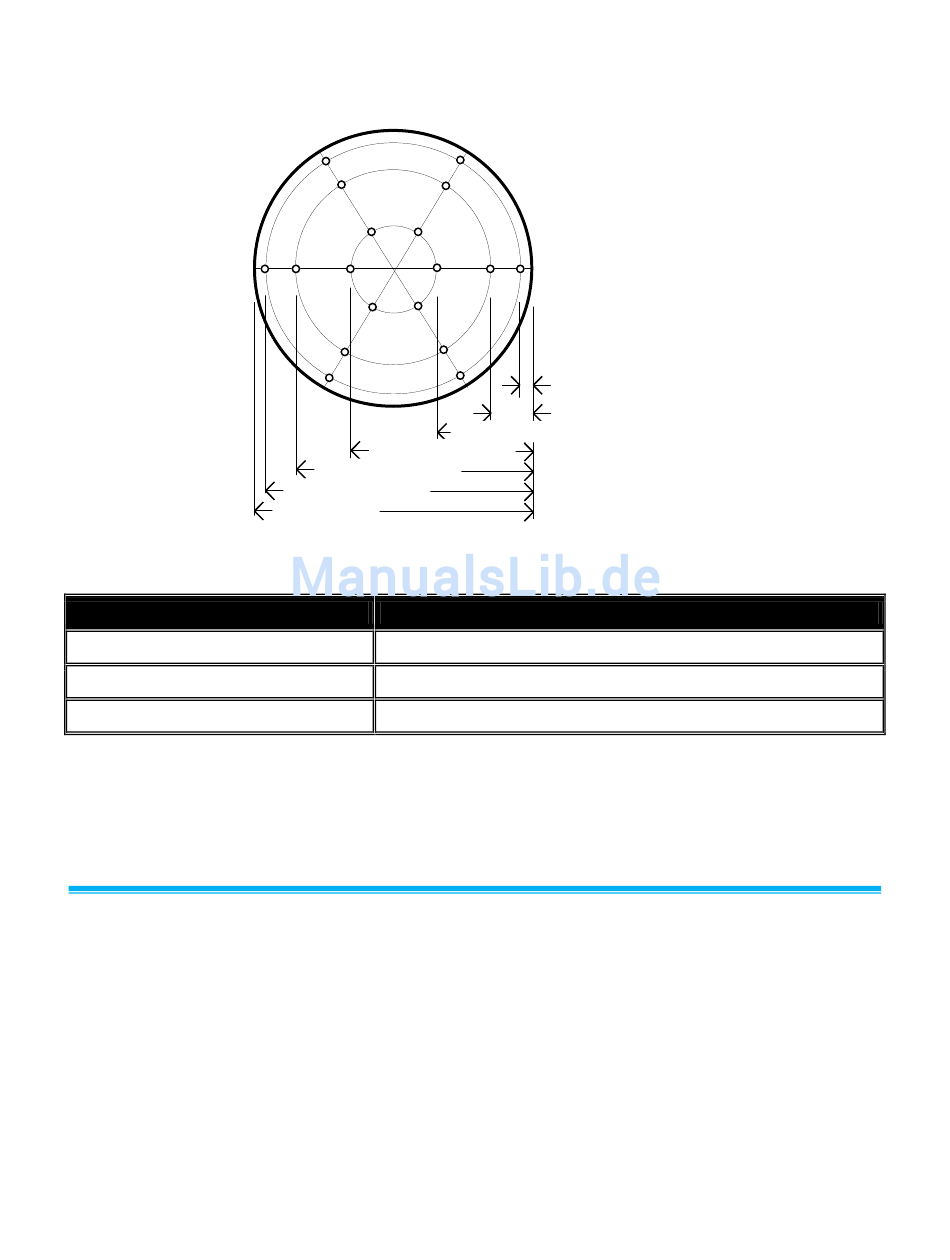

Abbildung 31: Ort der Messpunkte bei Traversierung
einer runden Leitung mit der Log-Tchebycheff-Methode
Lage im Verhältnis zur Innenwand
0,032; 0,135; 0,321; 0,679; 0,865; 0,968
0,021; 0,117; 0,184; 0,345; 0,655; 0,816; 0,883; 0,979
0,019, 0,077, 0,153, 0,217, 0,361, 0,639, 0,783, 0,847, 0,923, 0,981
0.032dia
0,032 Durchmesser
0,135 Durchmesser
0.135dia
0.321dia
0,321 Durchmesser
Messhauben AccuBalance
®
8715/8380 von TSI Instruments
