Zur Korrektur der Standard- oder tatsächlichen Geschwindigkeit benötigt die Geschwindigkeitsmatrix
eine gültige Temperatur. Dieser Schritt erfolgt im Menü "Aktuell/Std Einrichtung". Ist keine Sonde
angeschlossen, mit der sich die Temperatur messen lässt, muss die "Temp Quelle" auf
"Eingegeben" gestellt werden. Anschließend muss die Lufttemperatur durch den Benutzer mithilfe der
Einstellung "Eingeg. Temp." manuell eingegeben werden. Ist die "Temp Quelle" auf "Sonde"
eingestellt, jedoch keine Sonde angeschlossen, werden auf dem Display Striche (------) angezeigt.
Weitere Informationen zur manuellen Eingabe der Temperatur finden Sie im Abschnitt
Einrichtung des vorliegenden Handbuchs.
Anschließen der Luftstromsonde an das Mikromanometer
Bei Anschluss der Luftstromsonde (gerade Pitot-Sonde) an das Mikromanometer lassen sich Messungen
der Luftgeschwindigkeit und des Luftvolumens vornehmen. Dazu wird die Luftstromsonde mit den
jeweiligen Druckanschlüssen (+ und –) auf dem Mikromanometer mit zwei gleich langen Schläuchen
verbunden. Der an der Sonde befindliche Anschluss für den Gesamtdruck wird mit dem Plusanschluss
(+) auf dem Messgerät verbunden und der Anschluss für den statischen Druck mit dem Minusanschluss
(–) (siehe Abbildung 13).
Achten Sie bei Messungen der Luftgeschwindigkeit und des Luftvolumens auf den Pfeil auf der
Luftstromsonde (gerade Pitot-Sonde).
Zur Korrektur der Standard- oder tatsächlichen Geschwindigkeit benötigt die Pitot-Geschwindigkeit
eine gültige Temperatur. Dieser Schritt erfolgt im Menü "Aktuell/Std Einrichtung". Ist keine Sonde
angeschlossen, mit der sich die Temperatur messen lässt, muss die "Temp Quelle" auf
"Eingegeben" gestellt werden. Anschließend muss die Lufttemperatur in der Leitung durch den
Benutzer mithilfe der Einstellung "Eingeg. Temp." manuell eingegeben werden. Ist die "Temp Quelle"
auf "Sonde" eingestellt, jedoch keine Sonde angeschlossen, werden auf dem Display Striche (------)
angezeigt.
Weitere Informationen zur manuellen Eingabe der Temperatur finden Sie im Abschnitt
Einrichtung des vorliegenden Handbuchs.
14
Gesamtdruckanschluss (+)
Statischer Druckanschluss (–)

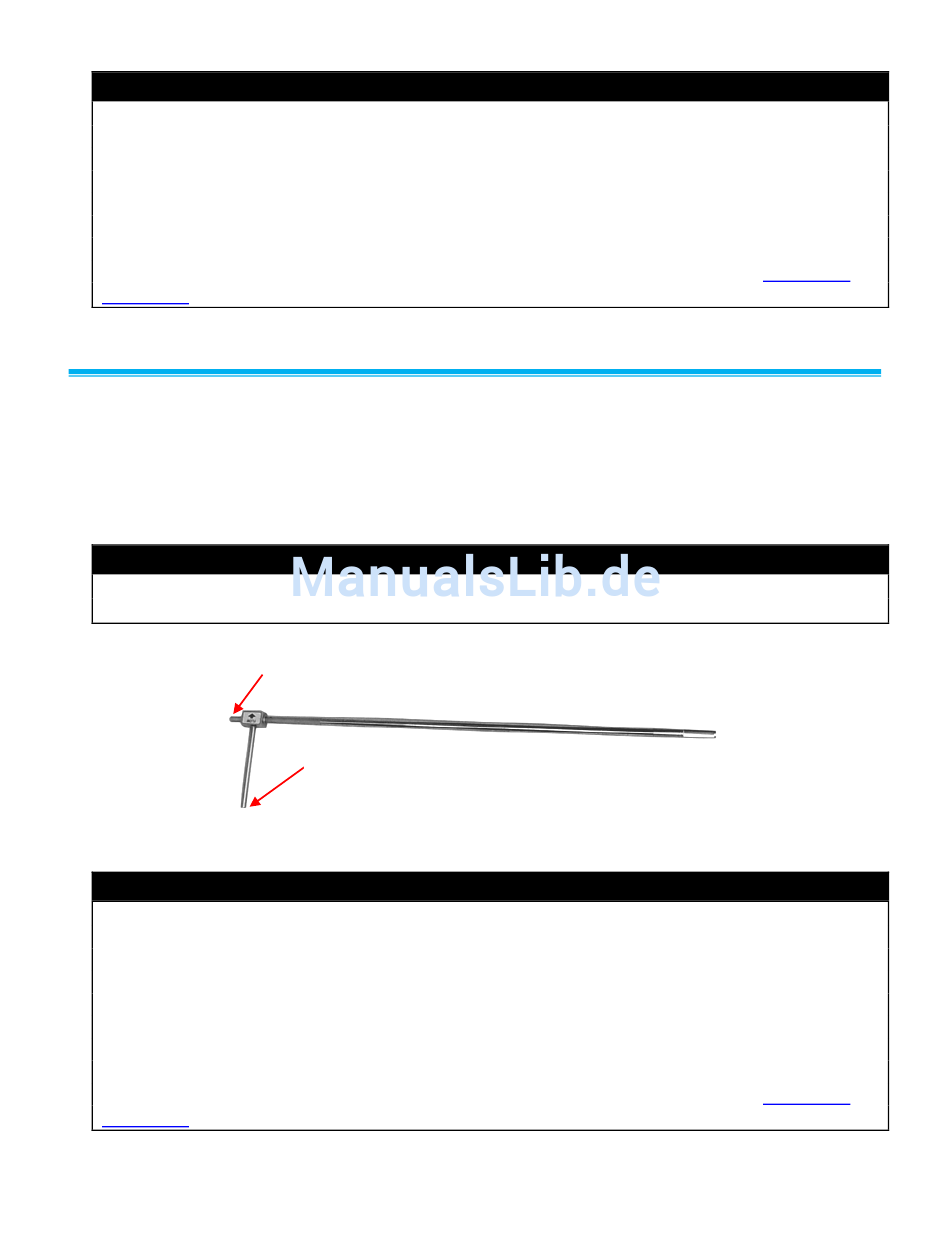

Abbildung 12: Luftstromsonde
Hinweis
Hinweis
Hinweis
Messhauben AccuBalance
Aktuell/Std
Aktuell/Std
®
8715/8380 von TSI Instruments
