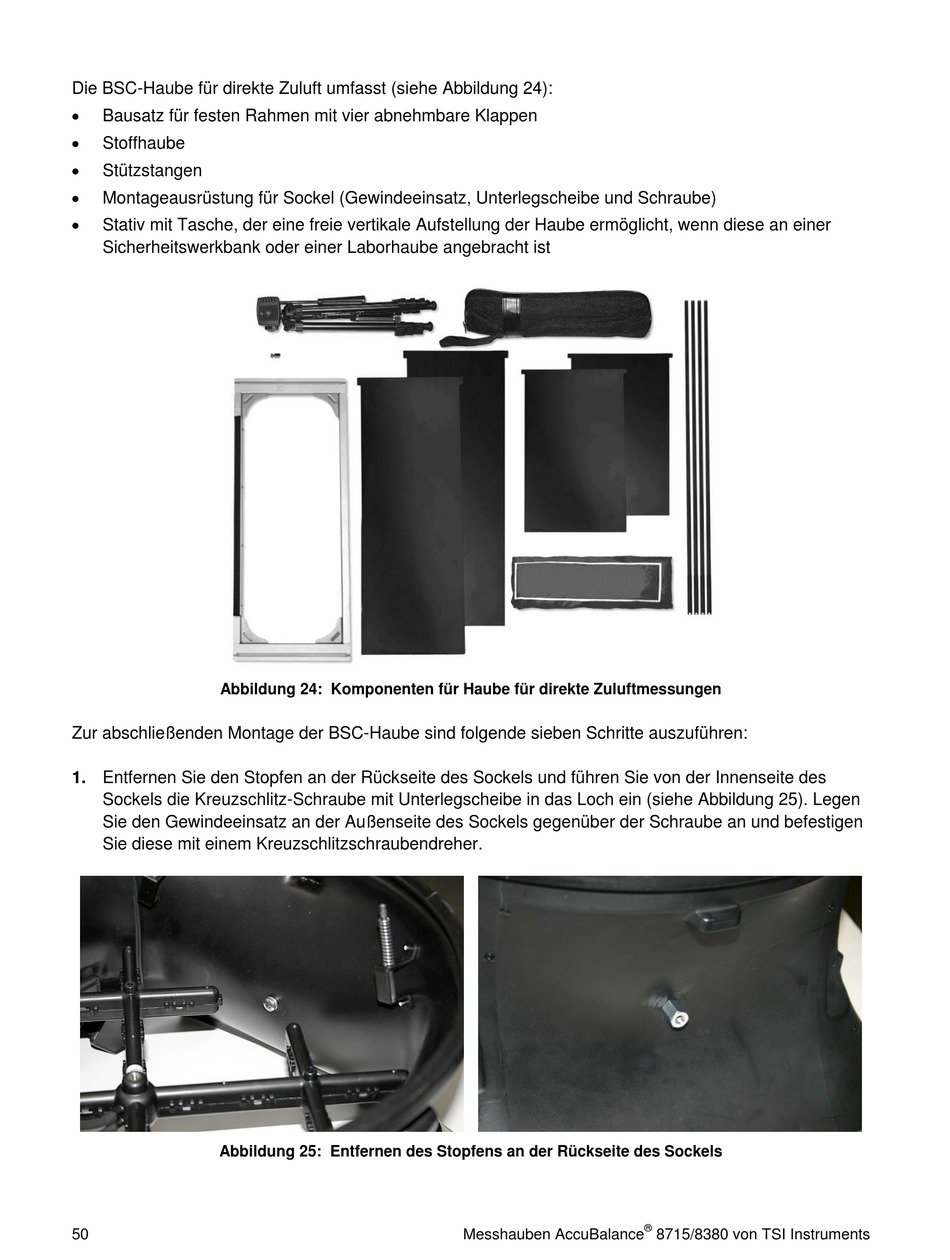

Die BSC-Haube für direkte Zuluft umfasst (siehe Abbildung 24):

Bausatz für festen Rahmen mit vier abnehmbare Klappen

Stoffhaube

Stützstangen

Montageausrüstung für Sockel (Gewindeeinsatz, Unterlegscheibe und Schraube)

Stativ mit Tasche, der eine freie vertikale Aufstellung der Haube ermöglicht, wenn diese an einer
Sicherheitswerkbank oder einer Laborhaube angebracht ist
Abbildung 24: Komponenten für Haube für direkte Zuluftmessungen
Zur abschließenden Montage der BSC-Haube sind folgende sieben Schritte auszuführen:
1. Entfernen Sie den Stopfen an der Rückseite des Sockels und führen Sie von der Innenseite des
Sockels die Kreuzschlitz-Schraube mit Unterlegscheibe in das Loch ein (siehe Abbildung 25). Legen
Sie den Gewindeeinsatz an der Außenseite des Sockels gegenüber der Schraube an und befestigen
Sie diese mit einem Kreuzschlitzschraubendreher.
Abbildung 25: Entfernen des Stopfens an der Rückseite des Sockels
