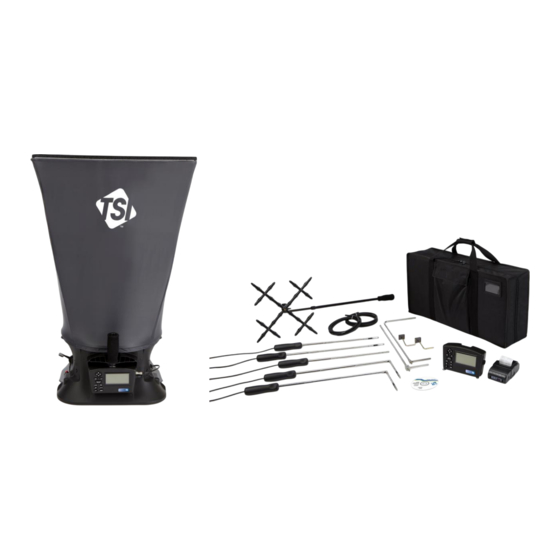

- Seite 1 MESSHAUBE ACCUBALANCE ® INSTRUMENTS ® MODELL 8715/8380 BENUTZERHANDBUCH P/N 6006122, REV. D 2016 ® AccuBalance Modell 8380 Mikromanometer Modell 8715 Volumenstrom-Messhaube (mit Standard- und optionalem Zubehör)
-
Seite 3: Gewährleistungs- Und Haftungsbeschränkung
GEWÄHRLEISTUNGS- UND HAFTUNGSBESCHRÄNKUNG Copyright© TSI Incorporated / 2012–2016 / Alle Rechte vorbehalten. BESCHRÄNKUNG DER GEWÄHRLEISTUNG UND HAFTUNG (gültig ab April 2014) (Für länderspezifische Bedingungen, die außerhalb der USA gelten, besuchen Sie bitte unsere Website www.tsi.com.) Der Verkäufer gewährleistet, dass die gemäß diesem Vertrag verkauften Waren, ausgenommen Software, unter den im Handbuch beschriebenen normalen Betriebsbedingungen frei von Verarbeitungs- und Materialschäden sind. - Seite 4 Es wird davon ausgegangen, dass der Käufer und alle anderen Anwender diese GEWÄHRLEISTUNGS- UND HAFTUNGSBESCHRÄNKUNG mit der vollständigen und ausschließlichen Herstellergarantie des Verkäufers akzeptiert haben. Eine Änderung dieser GEWÄHRLEISTUNGS- UND HAFTUNGSBESCHRÄNKUNG oder ein Verzicht auf die Vertragsbedingungen bedarf der Schriftform und muss von einem Vertreter des Verkäufers unterzeichnet werden. Service und Wartung Da wir wissen, dass funktionsunfähige oder defekte Instrumente unseren Kunden genauso schaden wie TSI, haben wir eine Wartungsvereinbarung entwickelt, um uns sofort um etwaig auftretende Probleme zu kümmern.
-
Seite 5: Inhaltsverzeichnis
INHALT Einführung ins Benutzerhandbuch ......................vii Formattierung und Typographie ......................vii Technische Hilfe ............................ vii Kapitel 1. Einführung ..........................1 Gerätebeschreibung ..........................1 Mikromanometer ..........................2 Mikromanometer ............................. 3 Standard Komponenten .......................... 4 Pitot-Rohr ............................4 Statische Drucksonde ........................4 Messhauben AccuBalance ...................... - Seite 6 Anhang B. Kanaltraversierung zur Bestimmung von Luftgeschwindigkeit und -volumen ....63 Messorte ............................... 63 Traversierung runder Leitungen ......................63 Traversierung rechteckiger Leitungen ....................64 Anhang C. Strömungskonditionierer Swirl X für Messhaube AccuBalance Modell 8380 von TSI Instruments ............................67 Beschreibung ............................67 Leistungsdaten ............................. 68 Installation und Gebrauch........................69...
-
Seite 7: Einführung Ins Benutzerhandbuch
Einführung ins Benutzerhandbuch In diesem Handbuch wird die Einrichtung, Handhabung und Wartung der Modelle 8715 und 8380 von TSI Instruments erläutert. Bitte lesen Sie es sich vor Benutzung der Geräte genau durch. Formattierung und Typographie Schritt-für-Schritt-Anleitungen sind mit fettgedruckten Nummern versehen: 1, 2, 3, usw. linksbündig ... - Seite 8 (Diese Seite wurde absichtlich frei gelassen) viii...
-
Seite 9: Kapitel 1. Einführung
Kapitel 1. Einführung Bei den Modellen 8715 und 8380 handelt es sich um leichte und benutzerfreundliche Geräte, die mit einer Vielzahl an Zubehör zur Messung von Druck, Temperatur, Feuchtigkeit, Luftgeschwindigkeit und Luftvolumen ausgestattet sind. Das Mikromanometer verfügt über folgende Merkmale: ... -
Seite 10: Mikromanometer
AccuBalance. Genaue Informationen zum Gebrauch des Mikromanometers und zum Messvorgang mit den verschiedenen Sensoren und Sonden finden Sie in Kapitel und 4. Mikromanometer Abbildung 1 und 2 zeigen die Merkmale des im 8715 und 8380 verwendeten Mikromanometers. Tastatur Display Klinkenbuchse... -
Seite 11: Mikromanometer
Abbildung 3 und 4 zeigen die Merkmale der Messhaube AccuBalance. Abnehmbarer Mittelgriff Aktuator für Gegendruckklappe Schalter zum Unterbrechen von Messungen oder zum Sockelgriff Einleiten des Gegendruckausgleichs Abbildung 3: Merkmale des Sockels der Messhaube AccuBalance, Seiteansicht Gegendruckklappe Strömungsmesskreuz Befestigung für Temperatursensor Haubenstützstange (4) Abbildung 4: Merkmale des Sockels der Messhaube AccuBalance, Innenansicht Mikromanometer... -
Seite 12: Standard Komponenten
Dieser Abschnitt enthält einen kurzen Überblick über die Standard Komponenten des Mikromanometers. Pitot-Rohr Das Pitot-Rohr dient vornehmlich zum Messen von Luftgeschwindigkeit, Luftvolumen und Geschwindigkeitsdruck in Luftleitungen. Bei den Modellen 8715 und 8380 ist jeweils ein Pitot-Rohr enthalten (46 cm). Weitere Größen erhältlich. Statische Drucksonde Die statische Drucksonde dient vornehmlich zum Messen des statischen Drucks in Luftleitungen. -
Seite 13: Thermoanemometersonden
Thermoanemometersonden Diese Sonden dienen zur Messung von Luftgeschwindigkeit, Lufttemperatur, und Luftvolumen in Luftleitungen und Anwendungen mit niedriger Geschwindigkeit wie Luftgeschwindigkeitsmessungen an der Oberfläche von Chemieabzügen, Biosicherheitswerkbänken und Filtersystemen. Vier Modelle sind in gerader oder Gelenkausführung, jeweils mit oder ohne Sensor zur Bestimmung der relativen Luftfeuchtigkeit, erhältlich.. - Seite 14 (Diese Seite wurde absichtlich frei gelassen) ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
-
Seite 15: Kapitel 2. Auspacken Und Einrichtung
Tabelle 1 und 2 finden Sie die Standardbauteile und die optionalen Bauteile. Tabelle 1: Standardkomponenten und optionale Komponenten hier fehlen z.B. die Stützstangen und 610*610 haube Einzelteil Einzelteilnr. elektronische Messgeräte Modell 8715 und 8380 (TSI Instruments) 8715 8380 Tragekoffer, 8715 1319378 Tragekoffer, mit Rollen;Bausatz für fahrbare Haube, 8380... -
Seite 16: Vorbereitung Des Geräts
Die vier NiMH Batterien, die in dem Gerät enthalten sind, müssen vor dem Gebrauch geladen werden. Ladezeit beträgt 4 Stunden. Aufgrund des Risikos durch auslaufende Batteriesäure wird die Verwendung von Zink-Kohle- Batterien nicht empfohlen. ® Messhauben AccuBalance 8715/8380 von TSI Instruments... - Seite 17 Gehen Sie zur Auswahl des Batterietyps folgendermaßen vor: 1. Schalten Sie das Gerät aus und suchen Sie das Batteriefach an der Rückseite des Mikromanometers (siehe Abbildung 5). Abbildung 5: Abnehmen der Batteriefachabdeckung 2. Drücken Sie die Abdeckung herunter und schieben Sie diese nach unten. (Die Abdeckung lässt sich ganz entfernen.) 3.
- Seite 18 Verwenden Sie nie verschiedene Batteriearten gleichzeitig. NiMH-Batterien dürfen nur bei Zimmertemperatur aufgeladen werden. Beginnen Sie mit zu warmen oder zu kalten Batterien, kann dies zur vorzeitigen Beendigung des Aufladevorgangs führen. ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
-
Seite 19: Verwendung Der Druckanschlüsse
Verwendung der Druckanschlüsse Über die Differenzdruckanschlüsse lässt sich das Mikromanometer mit verschiedenen Sonden verbinden, wie beispielsweise der Messhaube AccuBalance, Pitot-Rohren, Luftstromsonden (gerade Pitot-Sonde), Geschwindigkeitsmatrix und statischen Drucksonden. Zum Verbinden der Anschlüsse auf dem Mikromanometer mit den jeweiligen Sonden werden Schläuche verwendet. Anschluss für Anschluss für Überdruck (+) -
Seite 20: Anschließen Des Statischen Druckanschlusses An Das Mikromanometer
2. Wenn sich die Nasen in den Schlitzen befinden, drücken Sie fest auf die Oberfläche des Messgeräts (über dem Display), bis die Nase in der oberen Mitte des Messgeräts in das gebogene Metall einrastet,. 3. Bringen Sie das Temperaturkabel und das Schaltkabel für die Gegendruckklappe rechts vom Messgerät an. ® Messhauben AccuBalance 8715/8380 von TSI Instruments... -
Seite 21: Anschließen Der Geschwindigkeitsmatrix An Das Mikromanometer
4. Trennen Sie zum Entfernen des Messgeräts aus dem Sockel zunächst das Temperaturkabel und das Schaltkabel für die Gegendruckklappe und drücken Sie anschließend das Metallstück, in dem sich die Klemme befindet, nach oben, so sich das Messgerät aus dem Sockel löst. Abbildung 10: Befestigung des Messgeräts am Sockel der Messhaube Anschließen der Geschwindigkeitsmatrix an das Mikromanometer Der Plusanschluss (+) befindet sich an der Seite der Geschwindigkeitsmatrix, die gegenüber dem Griff... -
Seite 22: Anschließen Der Luftstromsonde An Das Mikromanometer
Benutzer mithilfe der Einstellung “Eingeg. Temp.” manuell eingegeben werden. Ist die “Temp Quelle” auf “Sonde” eingestellt, jedoch keine Sonde angeschlossen, werden auf dem Display Striche (------) angezeigt. Weitere Informationen zur manuellen Eingabe der Temperatur finden Sie im Abschnitt Aktuell/Std Einrichtung des vorliegenden Handbuchs. ® Messhauben AccuBalance 8715/8380 von TSI Instruments... -
Seite 23: Anschließen Der Messhaubentemperatursonde, Temperatur- Und Feuchtigkeitssonde Oder Thermoanemometersonde An Das Mikromanometer
Anschließen der Messhaubentemperatursonde, Temperatur- und Feuchtigkeitssonde oder Thermoanemometersonde an das Mikromanometer Bei diesen Sonden sind die Mini-DIN-Stecker mit einer D-förmigen Umspritzung versehen, die am Anschluss auf der rechten Seite des Mikromanometers ausgerichtet werden muss (siehe Abbildung 13). So wird sichergestellt, dass die Sonde ordnungsgemäß angeschlossen ist und bleibt (während des Gebrauchs). -
Seite 24: Einfahren Der Sonde
Sondenkabel, bis der kleinste Antennenabschnitt eingefahren ist. V O R S I C H T Verwenden Sie das Gerät und die Sonden nicht in der Nähe gefährlicher Spannungsquellen, da dies zu schweren Verletzungen führen kann. ® Messhauben AccuBalance 8715/8380 von TSI Instruments... -
Seite 25: Kapitel 3. Erste Schritte
Kapitel 3. Erste Schritte Die in diesem Abschnitt enthaltenen Informationen helfen Ihnen, sich schnell mit den Funktionen des Mikromanometers vertraut zu machen. Tastaturfunktionen Mithilfe der Tastatur lassen sich Informationen eingeben, Funktionen einleiten und im Mikromanometer gespeicherte Werte ändern. Vor Gebrauch des Mikromanometers ist es hilfreich, sich ein Verständnis über die einzelnen Tastaturfunktionen zu verschaffen. - Seite 26 Anzahl der Proben der unter der aktuellen Test-ID gespeicherten Daten angezeigt. MENU (Menü) Drücken Sie die Taste Menu, um auf die Menüauswahl zuzugreifen: Drucksensor, Anzeige, V.-Strom Einst., Aktuell/Std Einrichtung, Messdatenlog., Bluetooth Funktionen, Anwendungen, cf Auswahl Menü und Kalibrierung. ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
-
Seite 27: Häufige Begriffe
Häufige Begriffe In diesem Handbuch werden an verschiedenen Stellen diverse Begriffe verwendet. Die Bedeutung dieser Begriffe wird im Folgenden kurz erläutert. Begriff Beschreibung Messwert enthält alle gleichzeitig abgespeicherten Messparameter Test ID Eine Gruppe von Messwerten. Für jede Test-ID werden die Statistikwerte ("average", "minimum", "maximum"... - Seite 28 (Diese Seite wurde absichtlich frei gelassen) ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
-
Seite 29: Kapitel 4. Menüeinrichtung Und Navigation
Kapitel 4. Menüeinrichtung und Navigation Menus (Menüs) Das Menü ist so aufgebaut, dass die MENÜ Drucksensor Navigation und das Einrichten des Geräts Anzeige erleichtert werden, wobei Pfeiltasten und die V.-Strom Einst. Taste zum Einsatz kommen. Drücken Sie Aktuell/Std Einrichtung zum Beenden des Menüs oder eines Einstellungen Menüpunkts die Taste ESC. - Seite 30 "Volumenstromhaube" (Messhaube). Im Menü "Drucksensor" sind die Modi "Volumenstromhaube" und "Hood BP" (Hauben-BP) verfügbar MENÜ Drucksensor Anzeige DRUCKSENSOR V.-Strom Einst. Aktuell/Std Einrichtung Volumenstromhaube Einstellungen Gegendruckkompensation Messdatenlog. Bluetooth Funktionen Anwendungen cf Auswahl Menü Kalibrierung ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
-
Seite 31: Anzeige
Anzeige Im Menü Anzeige werden die Parameter eingestellt, die auf dem Display des Geräts angezeigt werden sollen. Bei einem markierten Parameter können Sie mithilfe der Pfeiltaste ON (ein) festlegen, dass ein Parameter auf dem Display angezeigt wird, oder ihn mit der Pfeiltaste OFF (aus) ausschalten. Mit der Pfeiltaste HAUPT lässt sich ein Parameter auf dem Display vergrößert darstellen. -
Seite 32: V.-Strom Einst. [Pitot Tube, Af Probe (Gerades Pitot-Rohr) Oder Thermoanemometer-Sonde]
K-Faktors Messdatenlog K-Faktor 1 100.0 Programmierung von Bluetooth Funktionen K-Faktor 2 100.0 bis zu 5 verschiedenen Anwendungen K-Faktor 3 100.0 K-Faktoren zwischen cf Auswahl Menü K-Faktor 4 100.0 0,001 und 999,9 Kalibrierung HAUPT ® Messhauben AccuBalance 8715/8380 von TSI Instruments... -
Seite 33: Aktuell/Std Einrichtung
Hinweis Beim Messen einer Strömung mit einem K-Faktor lässt sich der Wert durch Drücken der Tasten und rasch ändern: 1. Stellen Sie im Menü "Anzeige" den Punkt "Volumenstrom" auf HAUPT. 2. Durch Drücken der Tasten oder gelangen Sie zur K-Faktor-Maske. 3. -
Seite 34: Einstellungen
Ist der deaktiviert, reagiert das Messgerät nicht auf Eingaben des Sockelschalters. Mit den Pfeiltasten lassen sich Optionen auswählen und die Einstellungen für jede Option ändern. Zur Bestätigung der Eingabe drücken Sie die Taste ® Messhauben AccuBalance 8715/8380 von TSI Instruments... -
Seite 35: Messdatenlog
Messdatenlog. Messungen Messwerte, die im Speicher gesichert werden sollen, sind unabhängig von den Messwerten auf dem Display und müssen deshalb unter MESSDATENLOG. Messungen ausgewählt werden. Bei der Einstellung AN werden die Messwerte im Speicher gesichert. Bei der Einstellung ANZEIGE werden die Messwerte nur dann im Speicher gesichert, wenn sie auf der Hauptmaske angezeigt werden. - Seite 36 Aktuell/Std Einrichtung Einstellungen Messdatenlog MESSDATENLOG Bluetooth Funktionen Messungen Anwendungen SPEICHERMODUS Speichermodus cf Auswahl Menü Log Einst. Kalibrierung Manuell Wähle Test Manuell/Mittelwert Test benennen Auto Speich Daten anz. Forts.-Taste Lösche Daten Fort.-Zeit % Speicher ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
- Seite 37 Auto Speich. Logging (automatisch speichern/Protokollierung des ermittelten Durchschnitts) Im Modus Auto Speich. werden die Messwerte des Benutzers am Ende der Messperiode automatisch im Speicher gesichert. Möchten Sie mit der Protokollierung beginnen, drücken Sie die Taste . Bei Verwendung der optionalen Thermoanemometersonden wird der Modus "Auto Speich."...
- Seite 38 V.-Strom Einst. Aktuell/Std Einrichtung Einstellungen Messdatenlog MESSDATENLOG Bluetooth Funktionen Messungen Anwendungen Speichermodus Auto-Save/RunAvg cf Auswahl Menü Log Einst. MESSZEIT Kalibrierung Wähle Test Test benennen Daten anz. 00:01 Lösche Daten Min:Sek % Speicher HAUPT ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
- Seite 39 Forts.-Zeit Messdatenlog. Im Modus Forts.-Zeit wird der Messvorgang durch Drücken der Taste SAVE oder eingeleitet. Das Instrument nimmt so lange Proben, bis die unter "Testlänge" festgelegte Zeit abgelaufen ist oder die Taste ESC, SAVE oder gedrückt wird. MENÜ Drucksensor Anzeige V.-Strom Einst.
- Seite 40 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z _ ← PREVIOUS NEXT ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
- Seite 41 Daten anz./Wähle Test Wählen Sie zum Anzeigen gespeicherter Daten zunächst die Test-ID mit den jeweiligen Daten. Dieser Schritt erfolgt im Menü Wähle Test. MENÜ Drucksensor Anzeige MESSDATENLOG V.-Strom Einst. Messungen Aktuell/Std Einrichtung Speichermodus Manuell/Mittelwert Einstellungen Log Einst. Messdatenlog Wähle Test Bluetooth Funktionen DATEN ANZ.
- Seite 42 Einstellungen Log Einst. Messdatenlog Wähle Test Bluetooth Funktionen DATEN ANZ. Test benennen Anwendungen Wähle Test Test 022 Daten anz. cf Auswahl Menü Stat. anz Lösche Daten Kalibrierung Messw. Anz % Speicher Test Drucken ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
- Seite 43 Diese Daten kann das Messgerät an den optionalen kabellosen Drucker 8934 senden oder an einen Rechner mit Bluetooth-Kommunikation. Damit die Funktion DRUCK verwendet werden kann, muss zwischen dem Messgerät und dem Drucker 8934 eine Kommunikation über Bluetooth hergestellt werden oder ein Rechner mit Bluetooth-Kommunikation eingerichtet werden. Weitere Information zum Einrichten einer Bluetooth-Verbindung finden Sie im Anwendungshinweis TSI-150.
- Seite 44 10 Samples Test 003 12 Samples Test 004 8 Samples MESSWERTE Test 005 7 Samples LÖSCHEN Test 006 15 Samples Test 007 15 Samples --- --- DATES Test 005 Messwert 7 02/15/12 04:55:03 ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
-
Seite 45: Bluetooth Funktionen
% Speicher Mit dieser Option wird der verfügbare Speicher angezeigt. Durch Auswahl von Lösche Alle unter Lösche Daten werden die gespeicherten Daten gelöscht und der verfügbare Speicher auf 100 % zurückgesetzt. MESSDATENLOG Messungen Speichermodus Manuell/Mittelwert Log Einst. Wähle Test Test 001 Test benennen Daten anz. -
Seite 46: Anwendungen
Luftleitung. Bei dieser Anwendung werden auf dem Display die runde beziehungsweise rechteckige Leitung sowie die Anzahl der Probenahmepunkte samt Einschubtiefe (Zoll oder Millimeter) angezeigt. Weitere Informationen zu dieser Anwendung und den Probenahmeorten finden Sie in Anhang B vorliegenden Handbuchs. ® Messhauben AccuBalance 8715/8380 von TSI Instruments... - Seite 47 Geschwindigkeit RUNDER KANAL MESSWERT oder Volumenstrom auf Grundlage der Primärauswahl bewegen: 6mmn "Anzeige" --- m/s Rückwärtszählung Probemesswert Bereit Test 001 Bezeichnung Test- ID und Probe Messwert 1 Informationen zur Eingabe der Maße runder oder rechteckiger Leitungen finden Sie im Abschnitt Strom Einst.
-
Seite 48: Cf Auswahl Menü
Feldkalibrierung durchgeführt wird, außer bei Kalibrierung des Drucks und barometischen Drucks. MENÜ Drucksensor Stauroh Anzeige V.-Strom Einst. KALIBRIERUNG Aktuell/Std Einrichtung Kalib. Temp. Einstellungen Kalib. Geschw Messdatenlog Kalib.%rh Bluetooth Funktionen Kalib. Druck Anwendungen Kalib.. B.D. cf Auswahl Menü Haube Kalibrieren Kalibrierung Restore Fact Cal ® Messhauben AccuBalance 8715/8380 von TSI Instruments... -
Seite 49: Drucken Von Daten Mit Tragbarem Drucker
Drucken von Daten mit tragbarem Drucker Gehen Sie zum Drucken von Daten zunächst zum Menü MESSDATENLOG. Wählen Sie unter dem Menüpunkt WÄHLE TEST die zu druckenden Daten. Wählen Sie anschließend unter den Punkten STAT. ANZ. und MESSW. ANZ. die Statistikwerte oder einzelnen Datenpunkte, die angezeigt und gedruckt werden sollen. - Seite 50 (Diese Seite wurde absichtlich frei gelassen) ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
-
Seite 51: Kapitel 5. Auswechseln Von Messhauben
Kapitel 5. Auswechseln von Messhauben In diesem Kapitel werden die Einzelteile der Volumenstrommesshaube vorgestellt und Anweisungen für die Montage gegeben. Einzelteile der Messhaube In Abbildung 15 sind die wichtigsten Bestandteile der Messhaube dargestellt, welche in den Folgeabschnitten beschrieben werden. Bitte machen Sie sich vor Gebrauch der Haube mit diesen vertraut. -
Seite 52: Installationalternativer Hauben
ähnliche Öse und einen Schlitz am Ende des geraden Stücks des Bauteils einfügen lassen (siehe Abbildung 17). Diese Bauteile können zusammengeschoben werden und sind dank einer Haltefeder selbstsperrend. Die Struktur bildet einen robusten Rahmen, der durch Anbringen der Haube zusätzlich stabilisiert wird. ® Messhauben AccuBalance 8715/8380 von TSI Instruments... - Seite 53 Abbildung 17: Haube und Rahmen (305 mm 1220 mm). Die Stützstangen überkreuzen sich immer paarweise an der Vorder- und Rückseite der Stoffhaube. Bei dieser Haube werden die Stützstangen in die Außenringe eingeführt. Kapitel 5: Auswechseln von Messhauben...
- Seite 54 Die Rahmenteile 1 und 5 verfügen außerdem über eine Flügelmutter am geraden Ende, die sich in einen Winkel und Bolzen an den Enden von Nummer 2. 5 und 6 einfügen lassen und so ein längeres Rahmenteil bilden (siehe Abbildung 19). ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
- Seite 55 Abbildung 19: Haube und Rahmen (305 mm 1525 mm). Die Stützstangen überkreuzen sich immer paarweise an der Vorder- und Rückseite der Stoffhaube. Bei dieser Haube werden die Stützstangen in die Innenringe eingeführt. Kapitel 5: Auswechseln von Messhauben...
- Seite 56 Abbildung 20: Haube und Rahmen (915 mm 915 mm). Die Stützstangen überkreuzen sich immer paarweise an der Vorder- und Rückseite der Stoffhaube. Bei dieser Haube werden die Stützstangen in die Außenringe eingeführt. Abbildung 21: Montage der Rahmenecken ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
-
Seite 57: Haube Für Direkte Zuluftmessungen An Biologischen Sicherheitswerkbänken
Abbildung 22: Montage der Seitenverbindungsstücke Jede Haube ist trapezförmig gebaut und so genäht, dass ein offenes Ende einen runden Aufsatz zum Sockel bildet; das andere bildet ein Quadrat oder ein Rechteck, das der Größe des dazugehörigen Rahmens entspricht. Um das Rahmenende der Haube ist ein Plastikkabel in die Haube eingenäht. Dieses ist so groß, dass es sich in die offene Seite der u-förmigen Rille einsetzen lässt. - Seite 58 Sockels die Kreuzschlitz-Schraube mit Unterlegscheibe in das Loch ein (siehe Abbildung 25). Legen Sie den Gewindeeinsatz an der Außenseite des Sockels gegenüber der Schraube an und befestigen Sie diese mit einem Kreuzschlitzschraubendreher. Abbildung 25: Entfernen des Stopfens an der Rückseite des Sockels ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
- Seite 59 2. Befestigen Sie die Stoffhaube und die Stützstangen am Rahmen und am Sockel wie in der Beschreibung für die anderen Hauben. 3. Setzen Sie die Platten von der Seite des Rahmens in die Schlitze ein, wo die Stoffhaube an der U- Rille des Rahmens befestigt ist (siehe Abbildung 26).
- Seite 60 6. Senken Sie die Trennleiste der Werkbank, bis diese auf der Schaumstoffkante des Haubenrahmens aufliegt (siehe Abbildung 29). Abbildung 29: Senken der Trennleiste der Werkbank, bis diese auf der Schaumstoffkante des Haubenrahmens aufliegt ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
- Seite 61 7. Richten Sie die Platten so aus, dass diese die Öffnung der Werkbank bedecken. Um einen festen Sitz zu gewährleisten, befestigen Sie die Enden der Platten mit Klebeband an der Trennleiste und am Rahmen. Das Gerät ist nun messbereit (siehe Abbildung 30). Abbildung 30: Gerät ist messbereit Kapitel 5: Auswechseln von Messhauben...
- Seite 62 (Diese Seite wurde absichtlich frei gelassen) ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
-
Seite 63: Kapitel 6. Strömungsmessungen Mittels Messhaube
Kapitel 6. Strömungsmessungen mittels Messhaube Zum Messen mittels Messhaube gibt es zwei Methoden: (1) ohne Ausgleich des Gegendrucks (2) mit Ausgleich des Gegendrucks (Unter Anhang A. Gegendruck finden Sie eine Erläuterung dazu, welche Auswirkungen der durch die Messhaube ausgelöste Gegendruck auf die zu messende Strömung hat.) Zu- und Abluftströme lassen sich mit beiden Methoden erfassen, wobei der Abluftstrom durch eine negative Zahl gekennzeichnet ist. -
Seite 64: Fortlaufend Gemittelte Messungen
4. Warten Sie auf die Meldung „SCHLIEßE KLAPPE“ (Klappe schließen) und schließen Sie dann die Klappe durch Herunterziehen des Griffs, bis diese in die ganz geschlossene Position einrastet. 5. Drücken Sie die rote Auslösetaste. Während das Gerät die Messung vornimmt, wird die Meldung „GESCHLOSSEN“ angezeigt. ® Messhauben AccuBalance 8715/8380 von TSI Instruments... -
Seite 65: Fehlermeldung „Fehler
6. Der Messwert mit Ausgleich des Gegendrucks wird auf dem Disply so lange angezeigt, bis ein weiterer Messvorgang oder eine andere Messfunktion eingeleitet wird. Drücken Sie zum Speicher des Messwerts die Taste SAVE. Hinweis Es ist wichtig, dass die Strömung in der Messhaube in beiden Phasen des Messvorgangs gleich stark ist. - Seite 66 (Diese Seite wurde absichtlich frei gelassen) ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
-
Seite 67: Kapitel 7. Wartung Und Fehlerbehebung
Kapitel 7. Wartung und Fehlerbehebung Die Messhaube AccuBalance 8715/8380 wurde für den langfristigen Gebrauch im Feld entwickelt. Solange Sie mit angemessener Sorgfalt behandelt wird, liefert sie genaue Messungen über einen langen Zeitraum. Einige Komponenten können in regelmäßigen Abständen gereinigt werden. Befolgen Sie dabei die unten stehenden Anweisungen. - Seite 68 Volumens wird eine gültige Messgerät angeschlossen ist, oder Temperatur benötigt. stellen Sie im Menü " Aktuell/Std " (tatsächlich/Standard) die Option “Temp Quelle” auf “Eingegeben” und geben Sie anschließend die Temperatur manuell ein. ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
-
Seite 69: Anhang A. Gegendruck
Anhang A. Gegendruck Die Luftmenge, die durch einen Diffusorzufluss oder einen Gitterabfluss fließt, verringert sich bis zu einem gewissen Grad, sobald eine Messhaube an der Öffnung angebracht wird. Der Umfamg der Verringerung hängt vom Zusammenwirken verschiedener Faktoren ab, darunter Widerstand des Diffusors bzw. - Seite 70 (Diese Seite wurde absichtlich frei gelassen) ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
-
Seite 71: Anhang B. Kanaltraversierung Zur Bestimmung Von Luftgeschwindigkeit Und -Volumen
Anhang B. Kanaltraversierung zur Bestimmung von Luftgeschwindigkeit und -volumen Folgenden Techniken eignen sich unter Verwendung einer Geschwindigkeitssonde oder eines Pitot- Rohrs zur Messung von Luftströmen in Kanälen. Bei einem Pitot-Rohr müssen die einzelnen Geschwindigkeiten für jeden Druckmesswert berechnet und anschließend der Durchschnittswert ermittelt werden. -
Seite 72: Traversierung Rechteckiger Leitungen
Punkte benötigt.Bei Leitungsseiten von mehr als 14 cm werden 7 Punkte benötigt. Multiplizieren Sie die Zahlen in der Tabelle mit der Leitungsabmessung, um so den Wert für die Einschubtiefe der Sonde zu erhalten. ® Messhauben AccuBalance 8715/8380 von TSI Instruments... - Seite 73 0,926 V 0.926 V 0,712 V 0.712 V 0,500 V 0.500 V 0.288 V 0,288 V 0.074 V 0,074 V 0.061 H 0,061 H 0.235 H 0,235 H 0.437 H 0,437 H 0,765 H 0,563 H 0.563 H 0.765 H 0,765 H 0.939 H 0,939 H...
- Seite 74 (Diese Seite wurde absichtlich frei gelassen) ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
-
Seite 75: Anhang C. Strömungskonditionierer Swirl X Für Messhaube Accubalance Modell 8380 Von Tsi Instruments
Anhang C. Strömungskonditionierer Swirl X für Messhaube AccuBalance Modell 8380 von TSI Instruments Beschreibung Mit dem Strömungskonditionierer Swirl X lassen sich die negativen Auswirkungen von Verwirbelungen auf die Messgenauigkeit druckbasierter Messhauben erheblich reduzieren. Der Strömungskonditionierer Swirl X schafft in der Haube ein einheitlicheres Strömungsmuster und eignet sich deshalb hervorragend zur Messung von Wirbel- und Drallauslässen. -
Seite 76: Leistungsdaten
(Wirbeldiffusor an Leitung mit 300 mm Durchmesser) (Swirl Diffuser on 300mm Dia. Duct) PH731 with Swirl-X 8380 (mit Swirl-X) PH731 (no Swirl-X) 8380 (ohne Swirl-X) PH731 Allowed Tolerance 8380 erlaubte Toleranz 1000 1200 Durchfluss [m3/hr] Flow [m /hr] ® Messhauben AccuBalance 8715/8380 von TSI Instruments... -
Seite 77: Installation Und Gebrauch
Installation und Gebrauch 1. Setzen Sie die beiden Stücke zusammen und bringen Sie sie im Sockel an, siehe Abbildung unten. (Sie befinden sich oben auf der Flansch des Sockels.) 2. Montieren Sie die Stützstangen (610 mm x 610 mm) und Rahmen und Stoff. 3. - Seite 78 (Diese Seite wurde absichtlich frei gelassen) ® Messhauben AccuBalance 8715/8380 von TSI Instruments...
- Seite 79 Modell 8715 und 8380 von TSI Instruments Kenndaten Reichweite Differenzdruck ..... ±15 Zoll H O (3735 pa); Statistik ......Minimum, Maximum, 150 Zoll H O maximaler sicherer Durchschnitt Betriebsdruck Datenspeicherung .... 26 500 Messwerte mit Barometrischer 15 bis40 Zoll Hg (356 bis Uhrzeit- und Datumsstempel Druck ......
- Seite 80 TSI Incorporated – Visit our website www.tsi.com for more information. Tel: +1 800 874 2811 India Tel: +91 80 67877200 Tel: +44 149 4 459200 China Tel: +86 10 8219 7688 France Tel: +33 1 41 19 21 99 Singapore Tel: +65 6595 6388 Germany Tel: +49 241 523030...
