Zur Korrektur der Standard- oder tatsächlichen Geschwindigkeit benötigt die Pitot-Geschwindigkeit
eine gültige Temperatur. Dieser Schritt erfolgt im Menü "Aktuell/Std Einrichtung". Ist keine Sonde
angeschlossen, mit der sich die Temperatur messen lässt, muss die "Temp Quelle" auf
"Eingegeben" gestellt werden. Anschließend muss die Lufttemperatur des Kanals durch den
Benutzer mithilfe der Einstellung "Eingeg. Temp." manuell eingegeben werden. Ist die "Temp Quelle"
auf "Sonde" eingestellt, jedoch keine Sonde angeschlossen, werden auf dem Display Striche (------)
angezeigt.
Weitere Informationen zur manuellen Eingabe der Temperatur finden Sie im Abschnitt
Einrichtung des vorliegenden Handbuchs.
Verwenden Sie das Gerät und die Sonden nicht in der Nähe gefährlicher
Spannungsquellen, da dies zu schweren Verletzungen führen kann.
Anschließen des statischen Druckanschlusses an das
Mikromanometer
Der statische Druckanschluss auf der statischen Drucksonde wird mit dem Plusanschluss (+) auf dem
Mikromanometer verbunden. Der Minusanschluss (–) auf dem Mikromanometer bleibt frei (siehe
Abbildung 9). Mit der statischen Drucksonde lässt sich der statische Druck in der Luftleitung direkt
ermitteln, wobei die Sonde mit einem Magnet in der Leitung gehalten wird.

Befestigung des Mikromanometers am Sockel der Messhaube

1. Halten Sie das Messgerät schräg nach vorn und richten Sie die Nasen am unteren Ende des
Messgeräts an den zwei entsprechenden Schlitzen unten im eingesenkten Bereich auf der
Vorderseite des Sockels aus (siehe Abbildung 10).
2. Wenn sich die Nasen in den Schlitzen befinden, drücken Sie fest auf die Oberfläche des Messgeräts
(über dem Display), bis die Nase in der oberen Mitte des Messgeräts in das gebogene Metall
einrastet,.
3. Bringen Sie das Temperaturkabel und das Schaltkabel für die Gegendruckklappe rechts vom
Messgerät an.
12
Hinweis
V O R S I C H T
Magnet

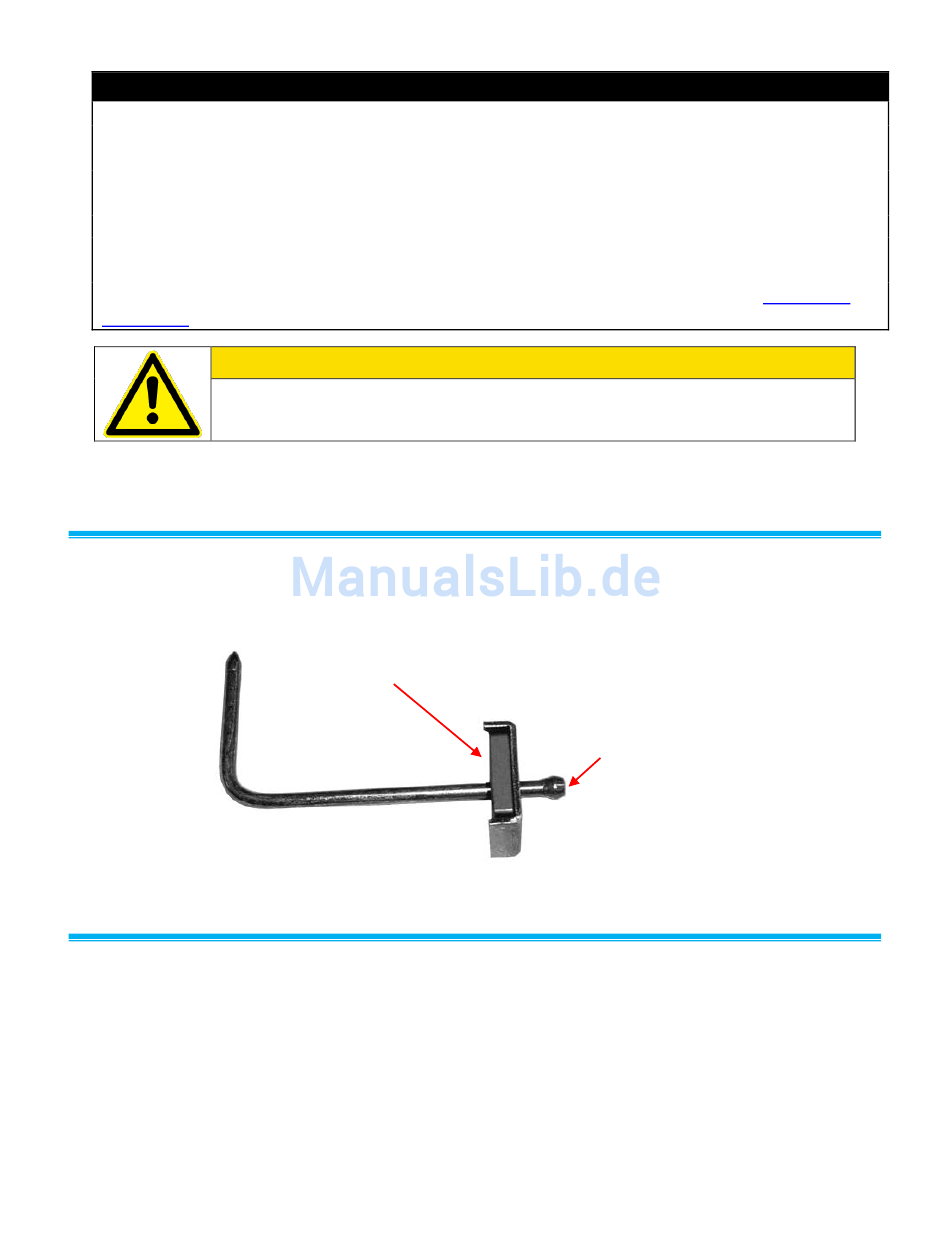

Abbildung 9: statische Drucksonde
Messhauben AccuBalance
Aktuell/Std
Statischer
Druckanschluss
®
8715/8380 von TSI Instruments
