Il est recommandé d'utiliser les câbles fournis avec l'appareil afin d'obtenir les réglages optimums du produit.
DESCRIPTION DU MATÉRIEL (FIG-1)
Le Smart Printer Module (SPM) est un accessoire permettant aux produits GYS « Connectés » (chargeurs, postes à souder, etc.) d'im-
primer des rapports sur ticket. Il dispose également de 2 ports USB permettant de recevoir un lecteur de code-barres (réf. 027718)
et un clavier (réf. 027725 / réf. 027770).
1- Couvercle du rouleau de l'imprimante
2- Levier d'ouverture du réservoir à papier
3- Bouton de sortie du papier
4- LED d'alimentation
5- LED de warning
CONSOMMABLE ET OPTIONS
Bobine papier x2
57 mm
réf. 056633

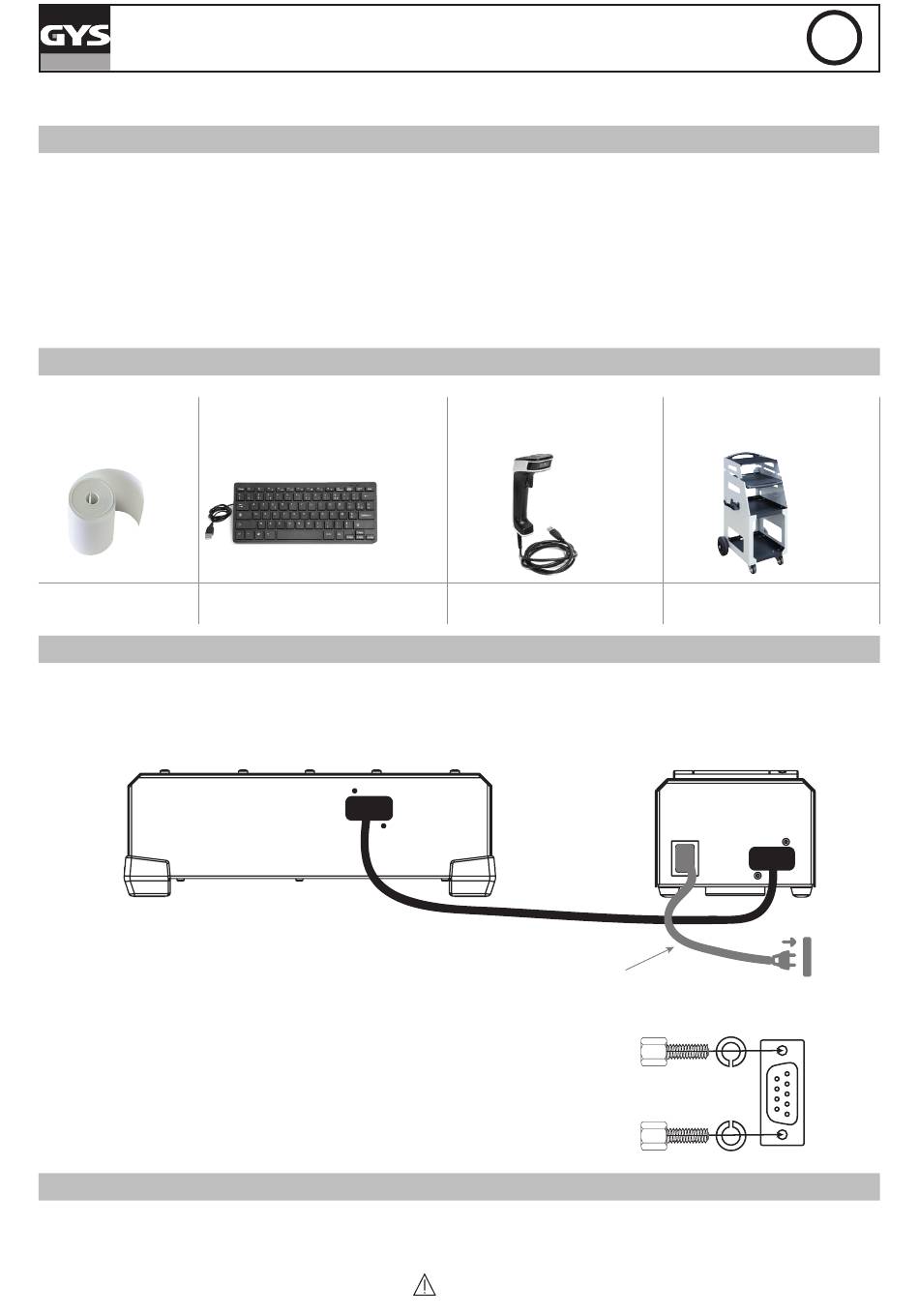

INSTALLATION ET CONNEXION AU PRODUIT HÔTE
Connecter le SPM au produit hôte par le câble de liaison SMC.
Pour bénéficier de performances accrues (grande vitesse d'impression et courant disponible sur les ports USB élevé), raccorder le
SPM à l'installation électrique via le câble IEC C13 fourni.
Le cas échéant, connecter clavier et lecteur de code-barres au port USB. Attention, l'utilisation d'accessoires autre que ceux
proposés par GYS n'est pas garanti. L'utilisation simultanée de deux lecteurs de code-barres n'est pas non-plus garanti.
Pour garantir la connexion du câble de liaison SMC aux SPM et produit hôte, il est
recommandé de monter les vis et rondelles grower fournis sur les connecteurs SMC
conformément au montage :

ALIMENTATION-MISE EN MARCHE

• Ce matériel fonctionne avec ou sans raccordement à une installation électrique. Il doit cependant être raccordé au produit
hôte via le connecteur SMC. Les performances d'impression sont améliorées lorsque le produit est alimenté par une installation
électrique.
• Ce produit peut être branché à une installation électrique monophasée 100V -240V (50-60Hz) à trois fils avec neutre relié à la terre.
• À la mise en route du SPM par le produit hôte, le voyant
4
SMART PRINTER MODULE
Mini clavier USB
AZERTY réf. 027725
QWERTY réf. 027770
SMC
6- Ports USB
7- Entrée secteur
8- Connecteur SMC
9- Cordon d'alimentation secteur IEC C13
10- Câble de liaison SMC
11- 4 vis de verrouillage pour connecteur SMC
Lecteur code-barres 1D/2D
réf. 027718
câble SMC fourni
câble IEC C13 fourni
clignote rapidement quelques instants (phase d'initialisation).
Chariot GYSFLASH XL
réf. 027749
Input :
100-240 V~50/60 Hz
10 A max
SMC
100-240 Vac 50Hz-60Hz
(vitesse rapide)
Rondelles
Vis SMC
Grower
