E' consigliato l'utilizzo dei cavi forniti con l'apparecchio al fine di ottenere le regolazioni ottimali del prodotto.
DESCRIZIONE DEL MATERIALE (FIG-1)
Il Modulo Smart Printer (SPM) è un accessorio che permette ai prodotti GYS «CONNECTED» (caricabatterie, saldatrici, ecc) di stam-
pare dei rapporti su scontrino. Dispone di due porte USB che permettono di ricevere un lettore di codice a barre (ref. 027718) e una
tastiera (ref. 027725/ref. 027770).
1- Coperchio rullo della stampante
2- Leva di apertura del contenitore del rullo scontrino
3- Pulsante uscita scontrino
4- LED d'alimentazione
5- LED di avviso
CONSUMABILE E OPZIONI
Bobina di carta x2
57 mm
ref. 056237

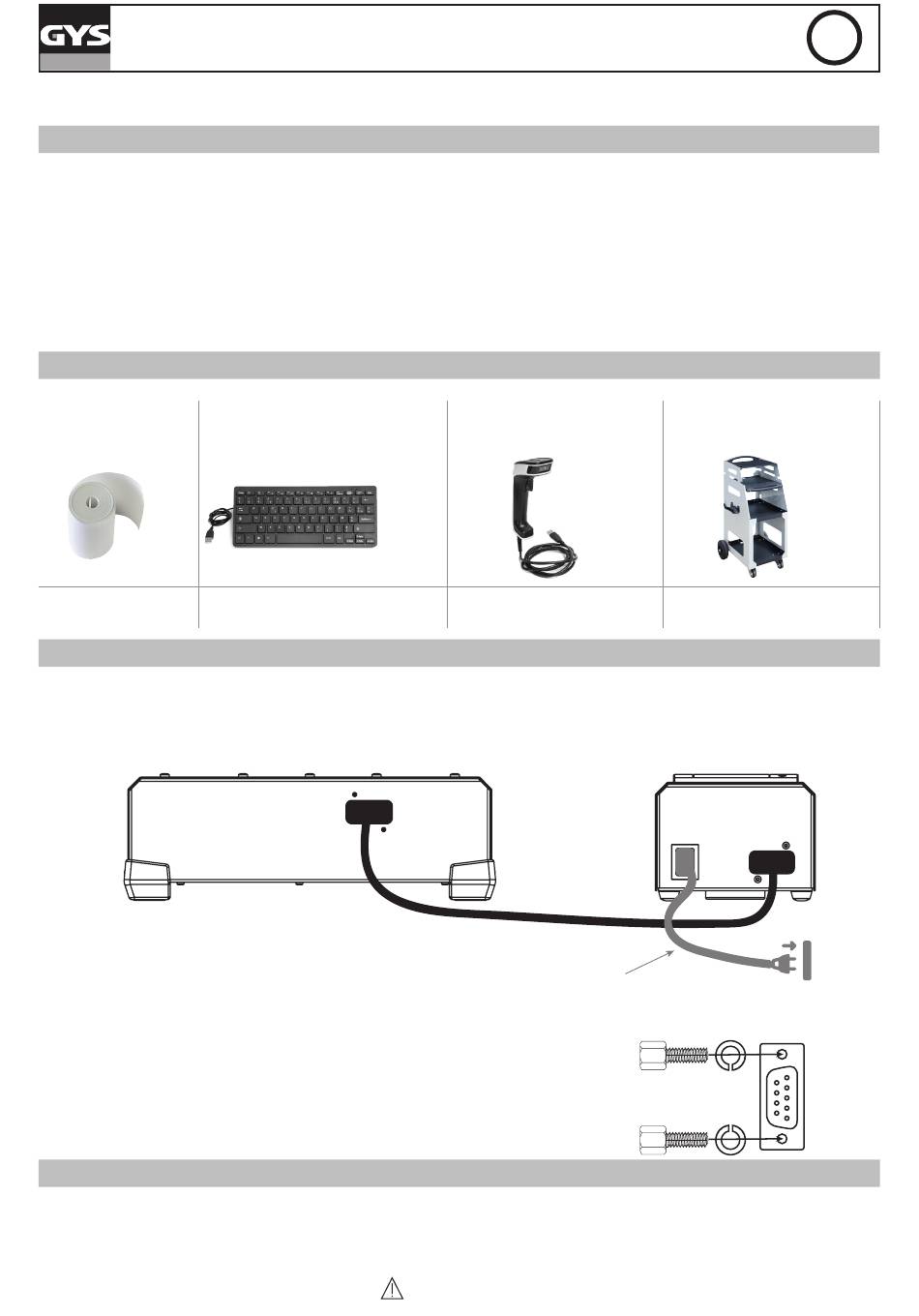

INSTALLAZIONE E CONNESSIONE AL PRODOTTO OSPITE
Connettere la stampante al prodotto attraverso il cavo di collegamento SMC.
Per aumentare le prestazioni (alta velocità di stampa e alta corrente della porta USB), collegare l'SPM all'impianto elettrico tramite il
cavo IEC C13 in dotazione.
Se necessario, collegare la tastiera e il lettore di codici a barre alla porta USB. Attenzione, l'uso di accessori diversi da quelli
proposti da GYS non è garantito. Anche l'uso simultaneo di due lettori di codici a barre non è garantito.
Per garantire che il cavo di collegamento SMC sia collegato all'SPM e al prodotto
host, si raccomanda di montare le viti e le rondelle Grower fornite sui connettori SMC
secondo le istruzioni di montaggio.
ALIMENTAZIONE - ACCENSIONE
• Questa apparecchiatura funziona con o senza connessione a un'installazione elettrica. Tuttavia, deve essere collegato al prodotto
ospite tramite il connettore SMC. Le prestazioni di stampa sono migliorate quando il prodotto è alimentato da un'installazione
elettrica.
• Questo prodotto può essere collegato a un impianto elettrico a tre fili monofase da 100 V-240 V (50-60 Hz) con neutro collegato
a terra.
• Quando SPM viene acceso dal prodotto host, il LED
24
SMART PRINTER MODULE
6-
7-
8-
9-
10-
11-
Mini tastiera USB
AZERTY ref. 027725
QWERY ref. 027770
SMC
lampeggia rapidamente per alcuni istanti (fase di inizializzazione).
Porta USB
Entrata settore
Connettore SMC
Cordone d'alimentazione settore IEC C13
Cavo di collegamento SMC
4 viti di bloccaggio per connettore SMC
Lettore codice a barre 1D/2D
ref. 027718
cavo SMC fornito
cavo IEC C13 fornito
IT
Carrello GYSFLASH XL
ref. 027749
Input :
100-240 V~50/60 Hz
10 A max
SMC
100-240 Vac 50Hz-60Hz
(velocità veloce)
Rondelle
Viti SMC
Grower
