Afvalverwerking :
• Afzonderlijke inzameling vereist. Niet met het huishoudelijke
afval wegwerpen.
Om optimale gebruiksomstandigheden te creëren wordt aanbevolen om enkel kabels te gebruiken die worden
meegeleverd met het apparaat.
BESCHRIJVING VAN HET MATERIAAL (FIG-1)
Dankzij de Smart Printer Module (SPM) is het mogelijk om rapporten en testen, gemeten door diverse0 GYS apparatuur (laders,
lasapparaten enz.) uit te printen. Het apparaat beschikt tevens over 2 USB uitgangen, waarmee een barcode-lezer (art. code 027718)
en een toetsenbord (art. code 027725 / 027770) kunnen worden aangesloten.
1- Deksel papierrol
2- Klepje om het papier-reservoir te openen
3- Knop uitgang papier
4- LED-lampje voeding
5- Led-waarschuwingslampje
VERBRUIKSARTIKELEN EN OPTIONELE ARTIKELEN
Papier rol x2
57 mm
art. code 056633

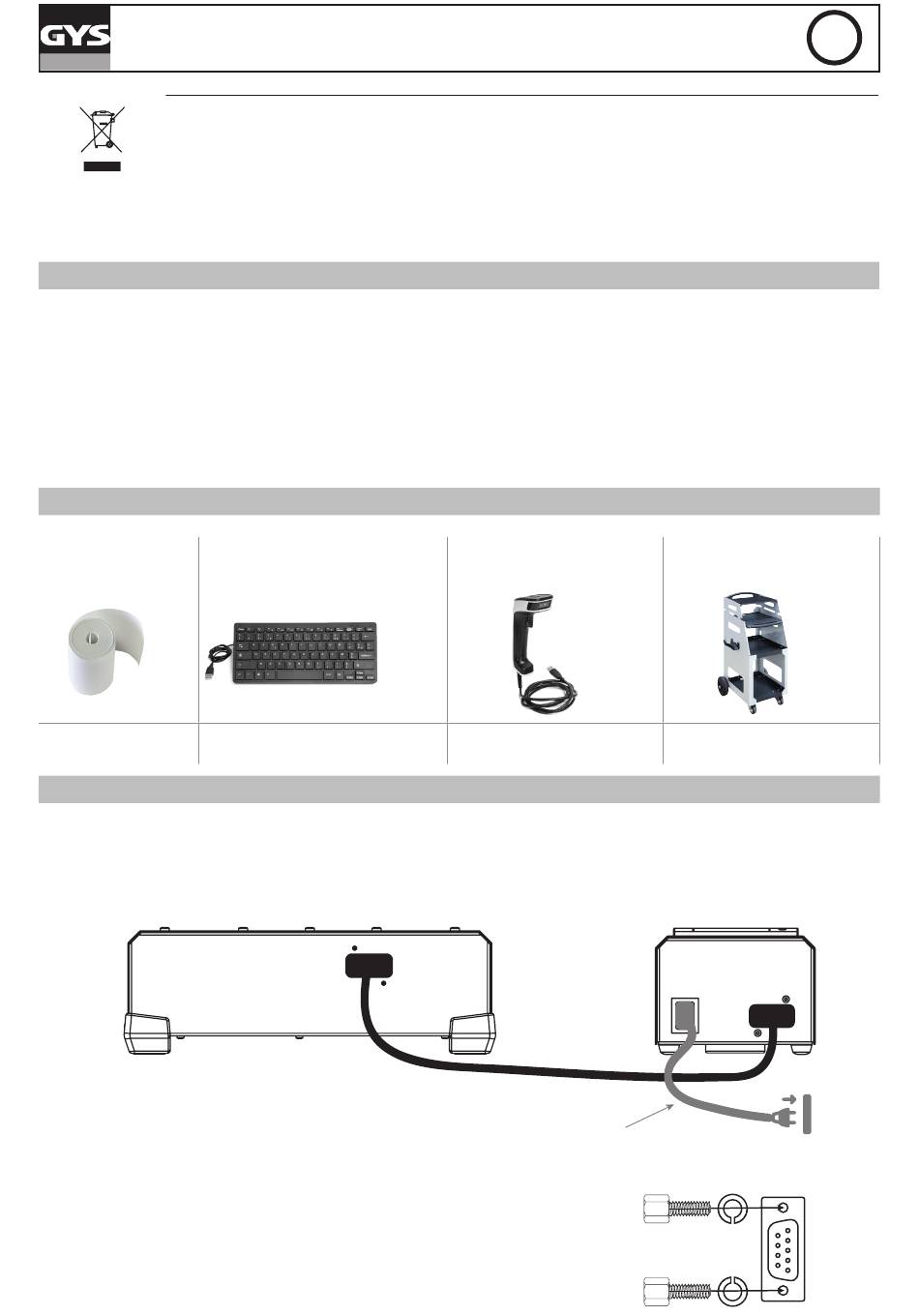

INSTALLEREN EN AANSLUITEN OP HET HOOFD-APPARAAT
Sluit de SPM aan op het hoofd-apparaat met behulp van de SMC verbindingskabel.
Voor optimale prestaties (hogere printsnelheid, meer stroom beschikbaar via de USB-uitgang) kunt u de SPM aansluiten op het
elektrische stroomnet via de meegeleverde IEC C13 kabel.
Indien nodig kunt u het toetsenbord en de barcode-lezer aansluiten op de USB-ingangen. Waarschuwing : wanneer u andere
accessoires gebruikt dan de accessoires die worden aanbevolen door GYS, vervalt de garantie. Het gelijktijdig gebruiken van twee
barcode-lezers doet eveneens de garantie vervallen.
Om ervoor te zorgen dat de SMC-aansluitkabel op de SPM en het hostproduct wordt
aangesloten, wordt aanbevolen de meegeleverde schroeven en ringen Grower vol-
gens de montage-instructies op de SMC-connectoren te monteren.
20
SMART PRINTER MODULE
Mini toetsenbord USB
AZERTY art. code 027725
QWERTY art. code 027770
SMC
6- USB-uitgangen
7- Ingang netspanning
8- Aansluiting SMC
9- Voedingskabel IEC C13
10- Verbindingskabel SMC
11- 4 borgschroeven voor SMC-connector
Barcode lezer 1D/2D
art. code 027718
SMC kabel meegeleverd
IEC C13 kabel meegeleverd
Trolley GYSFLASH XL
art. code 027749
Input :
100-240
V~50/60 Hz
10 A max
SMC
100-240 Vac 50Hz-60Hz
(hoge snelheid)
Sluitringen
Schroeven SMC
Grower
NL
