Esta recomendado utilizar los cables suministrados con el aparato para obtener los ajustes optimizados del producto.

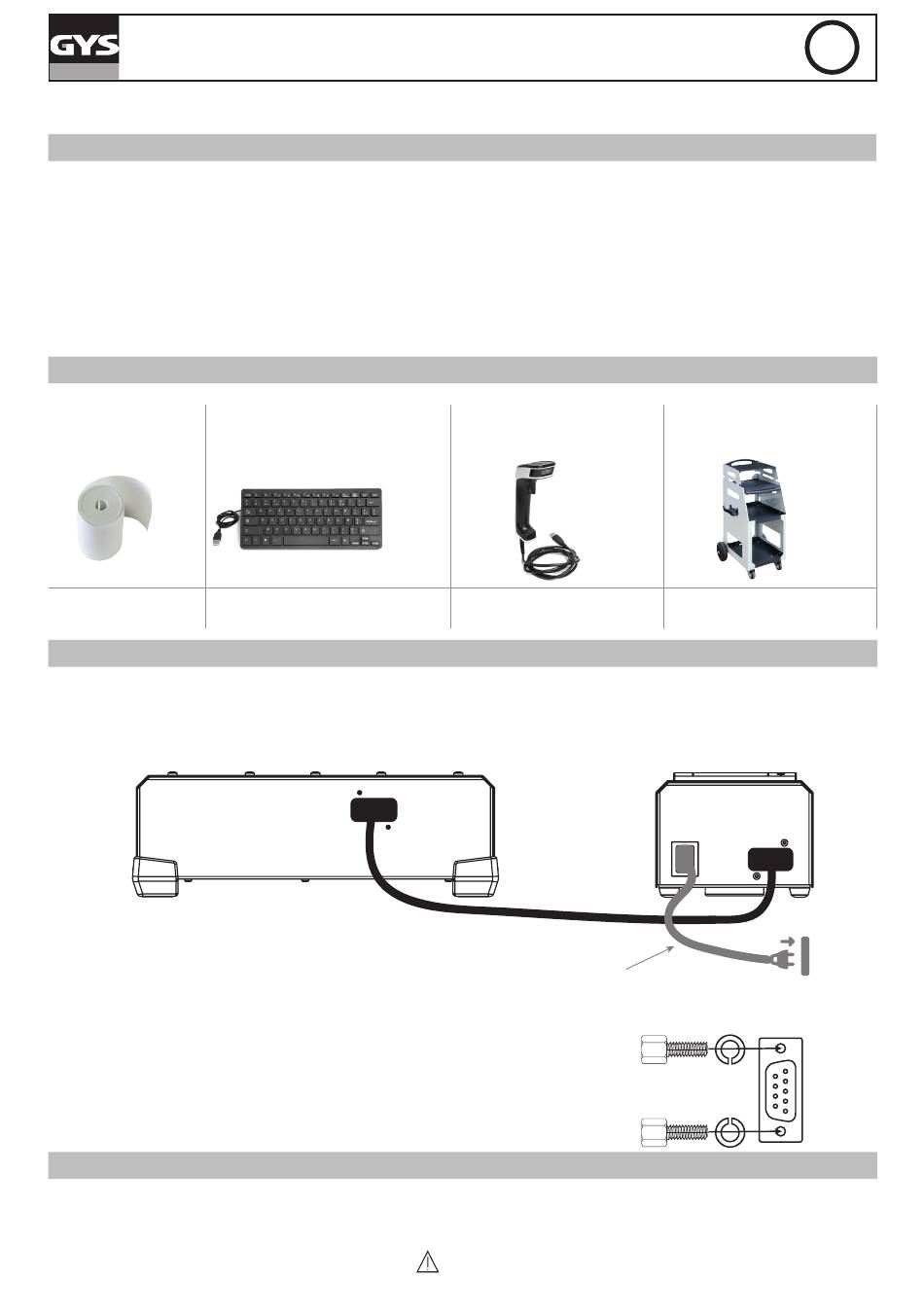

DESCRIPCIÓN DEL MATERIAL (FIG-1)
El Smart Printer Module (SPM) es un accesorio permitiendo a los productos GYS «Conectados» (cargadores, maquinas de soldadura,
etc.) de imprimir reportes en ticket. Dispone también de 2 conexiones USB permitiendo colocar un lector de código de barras (ref.
027718) y un teclado (ref. 027725 / ref. 027770).
1- Tapa del rollo de la impresora
2- Palanca de apertura de la reserva de papel
3- Botón de salida de papel
4- LED de alimentación
5- LED de advertencia
CONSUMIBLES Y OPCIONES
Rollo de papel x2
57 mm
ref. 056237
INSTALACIÓN Y CONEXIÓN AL PRODUCTO
Conectar el SPM al producto con el cable unión SMC.
Para beneficiar de características optimizadas (gran velocidad de impresión y corriente disponible en los puertos USB elevada),
conectar el SPM a la instalación eléctrica tras el cable IEC C13 suministrado.
En cas de necesidad, conectar el teclado y el lector de código de barras al puerto USB. Atención, el uso de accesorios otros que los
ofrecidos por GYS no esta garantizado. La utilización simultanea de dos lectores de códigos de barras tampoco esta garantizada.
Para asegurarse de que el cable de conexión del SMC está conectado al SPM y al
producto huésped, se recomienda montar los tornillos de cultivo y las arandelas
Grower en los conectores del SMC de acuerdo con el conjunto:
RED ELÉCTRICA - PUESTA EN MARCHA
• Este material funciona con o sin conexión a la red eléctrica. Sin embargo debe estar conectado al producto tras el conector SMC.
Las características de impresión están mejoradas cuando el producto esta alimentado por la instalación eléctrica..
• Este producto puede ser conectado a una instalación eléctrica monofásica 100V -240V (50-60Hz) de 3 hilos con neutro conectado
a la tierra.
• Al inicio del SPM por el producto conectado, el indicador
16
SMART PRINTER MODULE
6-
7-
8-
9-
10-
11-
Mini teclado USB
AZERTY ref. 027725
QWERTY ref. 027770
SMC
Puertos USB
Entrada conexión eléctrica
Conector SMC
Cable de suministro de corriente IEC C13
Cable de unión SMC
4 tornillos de bloqueo para el conector SMC
Lector de código de barras
1D/2D
ref. 027718
cable SMC suministrado
cable IEC C13 suministrado
parpadea rápidamente algunos segundos (fase de inicio).
Carro GYSFLASH XL
ref. 027749
Input :
100-240 V~50/60 Hz
10 A max
SMC
100-240 Vac 50Hz-60Hz
(velocidad rápida)
Arandelas
Rornillos SMC
Grower
ES
