Verwandte Anleitungen für Midland G9 PLUS
Inhaltszusammenfassung für Midland G9 PLUS

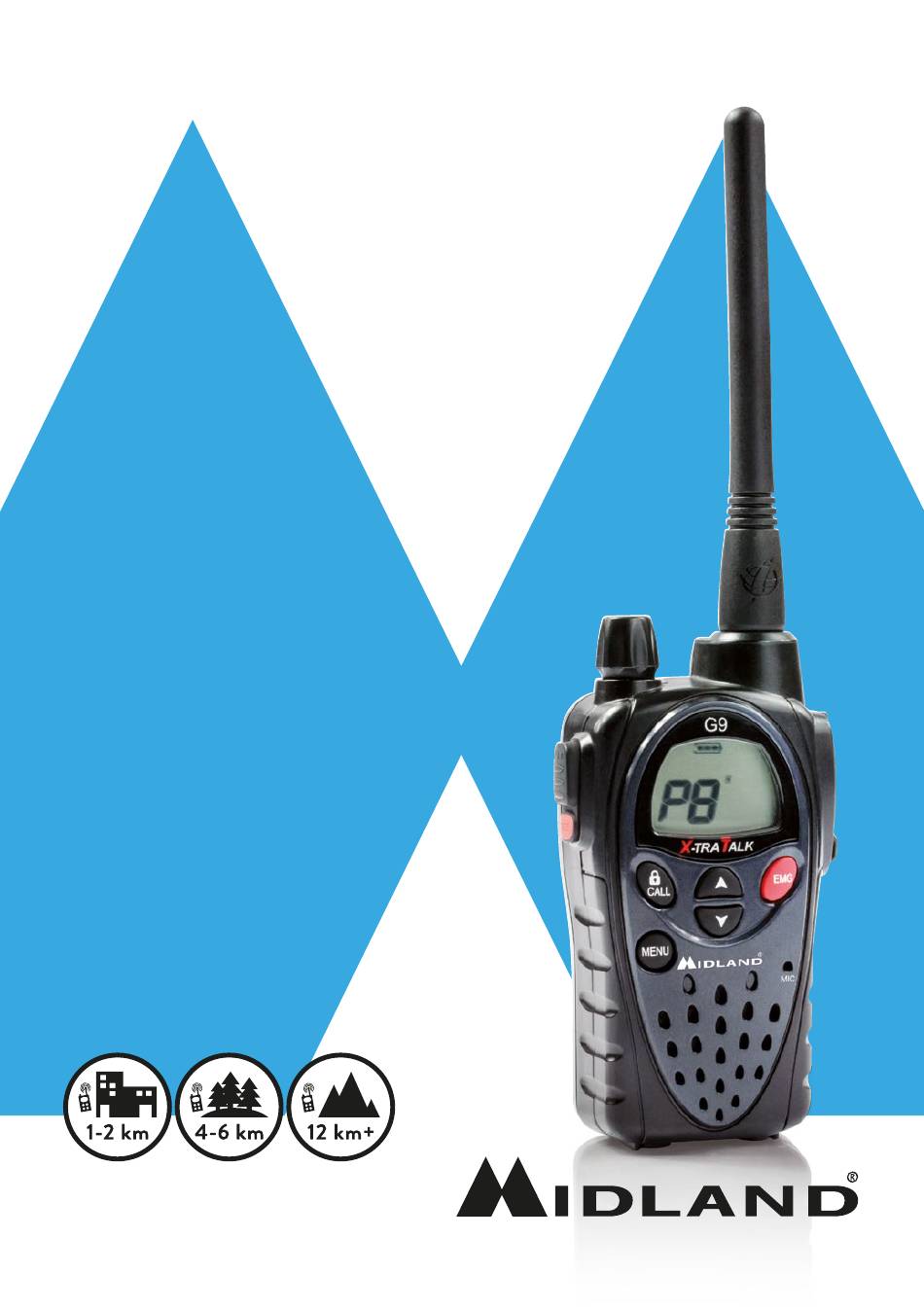

- Seite 1 MIDLAND G9/G9E PLUS DUAL BAND (PMR446-LPD) TRANSCEIVER PMR446 TRANSCEIVER › INSTRUCTION GUIDE Coverage* * Depending on terrain PUT YOURSELF IN ACTION...
- Seite 24 The use of this transceiver can be subject to national restrictions. Read the instructions carefully before installation and use. Importado por: MIDLAND IBERIA, SA C/Cobalt, 48 - 08940 Cornellà de Llobregat (Barcelona - España) Tel: +34 902 384878 Fax: +34 933 779155 www.midland.es...
- Seite 25 MIDLAND G9/G9E PLUS DUAL BAND (PMR446-LPD) FUNKGERÄT PMR446 FUNKGERÄT › BEDIENUNGSANLEITUNG Coverage* * Depending on terrain PUT YOURSELF IN ACTION...
- Seite 26 Inhaltsverzeichnis Inhalt Reichweite Batterien und Batteriefach Warnhinweise Eigenschaften Die wichtigsten Eigenschaften Versionen: Beschreibung der Bedienungen und Funktionen Anzeige Funkgerät Inbetriebnahme An-/Ausschalten PMR466 oder LDP Band auswählen Auswahl der Kanäle Anzeigen der Kanal/Subtöne Übermittlung und Empfang Senden TOT-Einstellung Lautstärkeregelung “CALL” “Notruf“ Tastatursperre MON (Monitor) Funktion/ Squelch (Rauschsperre)
- Seite 27 CTCSS-Töne deaktivieren: Hohe/niedrige Leistungsauswahl VOX-Funktion Vibrationsalarm CALL-Funktion ROGER Piepton (Ton für Übertragungsende) Tastatur-Piepton Notruf Notrufkanal wechseln Den ursprünglichen Notrufkanal (P8 DCS 50) einstellen Manuelle Reichweitenkontrolle Dual Watch (2-Kanalüberwachung) Automatische Reichweitenkontrolle Displayhelligkeit Stromsparfunktion Batterie aufladen Technische Daten Midland G9/G9E Plus Bedienungsanleitung...
-
Seite 28: Inhalt
Vielen Dank, dass Sie sich für Midland entschieden haben! Das tragba- re Midland G9 Plus Funkgerät kann in fast allen europäischen Ländern ko- stenfrei eingesetzt werden. Weitere Informationen finden Sie auf der Karte „Nutzungseinschränkungen“ Das Midland G9 Plus ist eine Kombination neuester Funktechnologie zusammen mit einem stabilen, mechanischen Gehäuse und ist die ideale und effektive Lösung... -
Seite 29: Reichweite
Öffnen des Funkgerätes erlischt die Garantie. • Kein Reinigungsmittel, Alkohol, Lösungsmittel oder Schleifmittel zur Reini- gung verwenden. Benutzen Sie nur ein weiches sauberes Tuch. Bei starker Verschmutzung des Funkgerätes befeuchten Sie das Tuch mit Wasser und neutraler Seife. Midland G9/G9E Plus Bedienungsanleitung... -
Seite 30: Eigenschaften
• Neue Eigenschaft ‘Rauschunterdrückung für Übertragungsende’ • „Dual PTT“ Sendetaste für Senden mit hoher oder niedriger Leistung. Das Midland G9 Plus hat eine doppelte Sendetaste (PTT) . Mit dieser neuen Funktion ist es möglich, bei jedem Senden die Sendeleistung (hoch oder niedrig) zu wählen, die nötig ist, um die Sprechverbindung herzustellen. -
Seite 31: Die Wichtigsten Eigenschaften
• Stromversorgung: 4 AA aufladbare NiMH Akkus (oder ein optionales 800 mAh NiMH Akkupack) • 2-poliger Anschlussstecker Versionen: • G9 Plus Dual Band (PMR446/LPD) 24 PMR446 Kanäle(8+16 voreingestellt)/69 LPD Kanäle • G9E Plus (nur PMR446) 24 PMR446 Kanäle(8+16 voreingestellt) Midland G9/G9E Plus Bedienungsanleitung... -
Seite 32: Beschreibung Der Bedienungen Und Funktionen
Beschreibung der Bedienungen und Funktionen Anzeige Midland G9/G9E Plus Bedienungsanleitung... - Seite 33 Ihr Midland G9 Plus informiert Sie über das Liquid Crystal Display (LCD) ständig über den aktuellen Betriebsstatus. Im Folgenden werden die Symbo- le mit ihren entsprechenden Parameter für den Betriebsstatus des Gerätes erklärt: KANAL Diese zwei grossen Ziffern zeigen den ausgewähl-...
-
Seite 34: Funkgerät
Funkgerät CALL MENU Midland G9/G9E Plus Bedienungsanleitung... - Seite 35 (unter Schutzabdeckung) Zum Anschluss externer Audiogeräte, z.B. Mikrofon, Ladegerät usw. (2-polig) 22. EMG-Taste Zum aktivieren des Notrufs und der manuellen Reichweitenkontrolle. 23. ▲▼ Tasten Ändern der Einstellungen im MENÜ 24. Eingebautes Hier ist das Mikrofon eingebaut. Mikrofon Midland G9/G9E Plus Bedienungsanleitung...
-
Seite 36: Inbetriebnahme
Drehknopf im Gegenuhrzeigersinn drehen. PMR466 oder LDP Band auswählen (nur in der Dual-Band Ausführung) Midland G9 Plus (Dual-Band) ist werksseitig auf das PMR466 Band voreingestellt Zum Wechsel in das LPD Band drücken Sie die MENÜ Taste bis das LCD den Kanal ‘1’ zeigt. -
Seite 37: Übermittlung Und Empfang
Notruf an andere G9 innerhalb Ihrer Reichweite senden, durch drücken von EMG für 3 Sekunden . Die Funktion Notruffunktion ist standardmäßig aktiviert. Tastatursperre Drücken Sie CALL/ für ca. 5 Sekunden und erscheint als Bestätigung auf Midland G9/G9E Plus Bedienungsanleitung | 11... -
Seite 38: Mon (Monitor) Funktion/ Squelch (Rauschsperre)
Sekunden. Drücken Sie ▲ für 2 Sekunden: der Suchlauf startet. Drücken Sie PTT um den Suchlauf zu stoppen: das Midland G9 Plus geht zu dem Kanal, bei dem der Suchlauf gestartet wurde. Sie können den Suchlauf nur aktivieren, wenn die „Notruffunktion“ deaktiviert ist. -
Seite 39: Auswahl Der Kanäle
CTCSS-Töne aktivieren: Gerät einschalten. Gewünschten Kanal auswählen durch drücken der MENÜ-Taste und der ▲▼ Tasten. Drücken Sie die MENÜ-Taste bis das Display CTC anzeigt und der CTCSS Ton rechts blinkt („of“= kein Code - Standardzustand). Midland G9/G9E Plus Bedienungsanleitung | 13... -
Seite 40: Ctcss-Töne Deaktivieren
Display Pr erscheint. Mit den Tasten ▲▼ wählen Sie L (niedrige Lei- stung) oder H (hohe Leistung). Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden. Bei einer vollständig geladenen Batterie ist die hohe Leistung 500 mW (ERP) und bei niedriger Leistung 10 mW (ERP). 14 | Midland G9/G9E Plus Bedienungsanleitung... -
Seite 41: Vox-Funktion
Leistung wirklich brauchen. Sie sollten diese Einstellung immer dann ändern, wenn Sie energiesparend senden wollen (werksseitig ist „H-high“ eingestellt). VOX-Funktion Midland G9 Plus bietet über die VOX-Funktion eine Freisprechmöglichkeit: Sie müssen nur in Richtung des Mikrofons sprechen und die Kommunikation wird automatisch gestartet. -
Seite 42: Vibrationsalarm
▲▼ -Tasten können Sie diese Funktion aktivieren oder deaktivieren (on: aktiv, oF:inaktiv); Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden. CALL-Funktion Midland G9 Plus kann 5 verschiedene Ruftöne senden. Um dieses Signal an andere Benutzer zu senden drücken Sie die CALL/ -Taste. CALL-Töne auswählen: Drücken Sie die MENÜ-Taste, bis auf dem Display “CA”... -
Seite 43: Notruf
Zum aktivieren der Pieptöne wiederholen diesen Vorgang und wählen „bP on“ Notruf Das Midland G9 Plus bestimmt einen Kanal für Notrufe: alle G9 Plus, die in Reichweite in Betrieb sind, können Notrufe empfangen/senden; selbst wenn sie auf unterschiedliche Kanäle eingestellt sind. -
Seite 44: Den Ursprünglichen Notrufkanal (P8 Dcs 50) Einstellen
Bestätigungston. Diese Funktion kann nur benutzt werden, wenn die „autom. Reichweitenkontrol- le“ nicht aktiv ist. Dual Watch (2-Kanalüberwachung) Mit der Dual Watch Funktion können Sie ständig zwei Kanäle Ihrer Wahl zur selben Zeit überwachen. 18 | Midland G9/G9E Plus Bedienungsanleitung... -
Seite 45: Aktivieren - Deaktivieren
Zum deaktivieren drücken Sie die MENU-Taste, bis auf dem Display “OUT” und “Or on”angezeigt wird; wählen Sie “Or of” (deaktiviert) mit den ▲▼ Ta- sten. Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden. Midland G9/G9E Plus Bedienungsanleitung | 19... -
Seite 46: Displayhelligkeit
Bei der Verwendung von Ladegeräten, die nicht für dieses Funkgerät vorgesehen sind, kann das Gerät beschädigt werden oder Explosionen und Verletzungen ve- rursacht werden. Batterien nicht ins Feuer werfen und nicht neben heiße Gegenstände stellen; dies 20 | Midland G9/G9E Plus Bedienungsanleitung... - Seite 47 Explosionen und Verletzungen führen. Entsorgen Sie Batterien entspre- chend den lokalen Bestimmungen. Mischen Sie alte Batterien nicht mit neuen Batterien oder Batterien unter- schiedlichen Typs oder Batterien, die unterschiedlich benutzt wurden Midland G9/G9E Plus Bedienungsanleitung | 21...
-
Seite 48: Technische Daten
WARNUNG: Um im Bedarfsfall die Funkanlage sicher vom Stromnetz trennen zu können, ziehen Sie bitte - falls notwendig- den Stecker des Ladeadapters hinaus. Das Ladegerät muss sich in der Nähe der Funkanlage befinden und jederzeit leicht zugänglich sein. 22 | Midland G9/G9E Plus Bedienungsanleitung... - Seite 49 The use of this transceiver can be subject to national restrictions. Read the instructions carefully before installation and use. Importado por: MIDLAND IBERIA, SA C/Cobalt, 48 - 08940 Cornellà de Llobregat (Barcelona - España) Tel: +34 902 384878 Fax: +34 933 779155 www.midland.es...
- Seite 50 MIDLAND G9/G9E PLUS RADIO BI BANDE PMR446/LPD RADIO PMR446 › MANUEL UTILISATEUR Coverage* * Depending on terrain PUT YOURSELF IN ACTION...
- Seite 55 MIDLAND G9/G9E PLUS TRANSCEPTOR PMR446-LPD TRANSCEPTOR PMR446 › MANUAL DE USUARIO Coverage* * Depending on terrain PUT YOURSELF IN ACTION...
- Seite 78 The use of this transceiver can be subject to national restrictions. Read the instructions carefully before installation and use. Importado por: MIDLAND IBERIA, SA C/Cobalt, 48 - 08940 Cornellà de Llobregat (Barcelona - España) Tel: +34 902 384878 Fax: +34 933 779155 www.midland.es...
- Seite 97 The use of this transceiver can be subject to national restrictions. Read the instructions carefully before installation and use. Importado por: MIDLAND IBERIA, SA C/Cobalt, 48 - 08940 Cornellà de Llobregat (Barcelona - España) Tel: +34 902 384878 Fax: +34 933 779155 www.midland.es...
- Seite 98 MIDLAND G9/G9E PLUS RICETRASMETTITORE BIBANDA PMR446/LPD RICETRASMETTITORE PMR446 › MANUALE D’USO Coverage* * Depending on terrain PUT YOURSELF IN ACTION...
- Seite 122 The use of this transceiver can be subject to national restrictions. Read the instructions carefully before installation and use. Importado por: MIDLAND IBERIA, SA C/Cobalt, 48 - 08940 Cornellà de Llobregat (Barcelona - España) Tel: +34 902 384878 Fax: +34 933 779155 www.midland.es...
- Seite 123 MIDLAND G9/G9E PLUS DUAL BAND (PMR446-LPD) TRANSCEIVER PMR446 TRANSCEIVER › CHANNELS Coverage* * Depending on terrain PUT YOURSELF IN ACTION...
- Seite 128 The use of this transceiver can be subject to national restrictions. Read the instructions carefully before installation and use. Importado por: MIDLAND IBERIA, SA C/Cobalt, 48 - 08940 Cornellà de Llobregat (Barcelona - España) Tel: +34 902 384878 Fax: +34 933 779155 www.midland.es...
