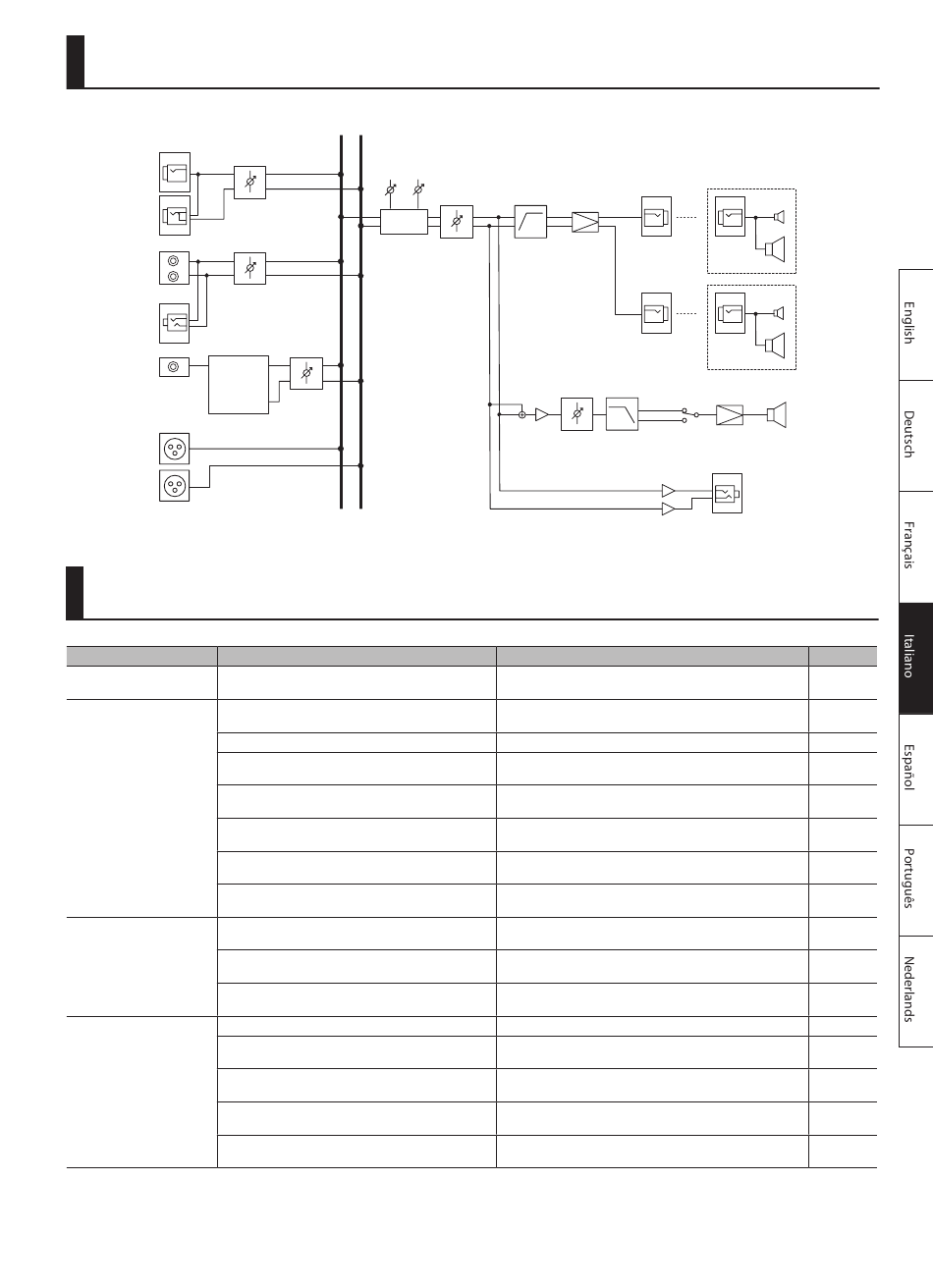

Diagramma a blocchi
CH1
INSTRUMENT
L/MONO
R
CH2
LINE
L
R
STEREO
DIGITAL
RECEIVER
DAC
BALANCED
INPUT
L
R

Risoluzione dei problemi

Problema Causa
Il cavo di alimentazione è collegato correttamente a una
L'unità non si accende
presa elettrica?
I dispositivi esterni sono collegati correttamente?
Tutte le manopole sono regolate correttamente?
La funzione Auto Off è attivata?
Non viene riprodotto alcun Si sta riproducendo un segnale analogico sul jack CH 3?
suono
Si sta riproducendo un segnale digitale, quale un segnale
audio a 5.1 canali, sul jack CH 3?
Sono stati collegati altoparlanti diversi dagli altoparlanti
satellite in dotazione?
Si stanno utilizzando cavi diversi da quelli degli altoparlan-
ti in dotazione?
La manopola corrispondente è stata regolata su valori
troppo elevati?
Il suono è distorto o Il livello di ingresso del dispositivo collegato è appropria-
disturbato to?
Si sta riproducendo un segnale digitale, quale un segnale
audio a 5.1 canali, sul jack CH 3?
Ogni manopola è regolata correttamente?
Il livello di ingresso del dispositivo collegato è appropria-
to?
Sono stati collegati altoparlanti diversi dagli altoparlanti
Il volume è insufficiente satellite in dotazione?
Si stanno utilizzando cavi diversi da quelli degli altoparlan-
ti in dotazione?
Si sta utilizzando un cavo di collegamento che contiene
una resistenza incorporata?
L R
LOW HIGH
MASTER
EQUALIZER
CH3
DIGITAL
SPEAKER
POWER
OUT
HPF AMP
L
WOOFER LPF PHASE
NOR
INV
Azione
Verificare che il cavo di alimentazione sia collegato correttamente
a una presa elettrica.
Verificare il tipo di jack e di connettore ed eseguire i collegamenti
corretti.
Ruotare le manopole a destra per aumentare il volume.
Spegnere e riaccendere l'unità oppure impostare l'interruttore
[AUTO OFF] su OFF.
Collegare un cavo coassiale al jack CH 3, quindi collegare l'altra
estremità al jack di uscita digitale dell'apparecchiatura.
Riprodurre un segnale digitale stereo.
Utilizzare gli altoparlanti satellite in dotazione.
Utilizzare i cavi degli altoparlanti in dotazione.
Ruotare la manopola verso sinistra per regolare il volume in
modo appropriato.
Abbassare il volume del dispositivo collegato.
Riprodurre un segnale digitale stereo.
Ruotare le manopole a destra per aumentare il volume.
Alzare il volume del dispositivo collegato.
Utilizzare gli altoparlanti satellite in dotazione.
Utilizzare i cavi degli altoparlanti in dotazione.
Per eseguire collegamenti ai jack INPUT, utilizzare cavi di
collegamento che non contengono resistenze incorporate.
SATELLITE SPEAKER
INPUT
R
INPUT
POWER
AMP
PHONES
Pagina
p. 5
—
p. 6
p. 6
p. 5
p. 7
p. 4
p. 4
p. 6
—
p. 7
p. 6
—
p. 4
p. 4
—
