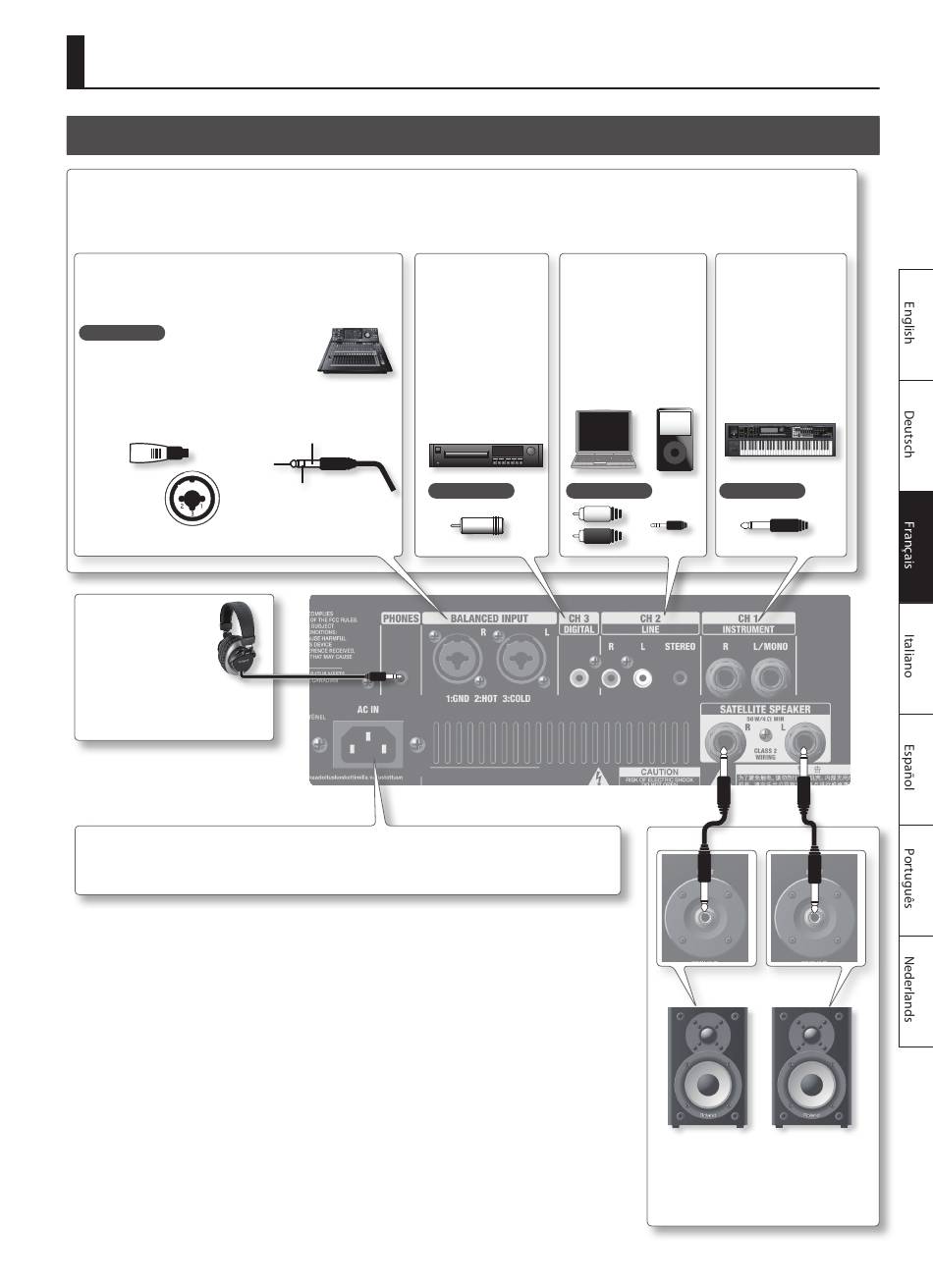

Description des commandes, des réglages et des branchements
Face☐arrière
Prises☐d'entrée☐INPUT
Ces prises permettent de connecter les sources audio que vous voulez écouter. Les signaux de toutes les prises jack peuvent être reproduits simultanément.
* L'utilisation de câbles de connexion compostant des résistances peut diminuer le volume des appareils connectés sur les prises d'entrée (INPUT). Dans ce cas, utilisez
des câbles sans résistances.
Prises☐BALANCED☐INPUT
Vous pouvez connecter sur ces prises une table de mixage ou un
autre appareil similaire.
Type de prise
* Cet instrument est équipé de prises
symétriques (XLR/TRS) de type jack.
Les schémas de câblage de ces prises sont
indiqués ci-dessous. Effectuez les connexions après avoir vérifié
les schémas de câblage des autres appareils que vous avez
l'intention de connecter.
HOT
(POINTE)
1: GND (Terre)
2 : HOT
(Tension)
3 : COLD
(Négatif )
Prise☐PHONES
Vous pouvez connecter un
casque d'écoute sur cette
prise (mini-prise stéréo
vendue séparément).
* Si un casque est branché, le son ne
sera pas reproduit sur le caisson de
graves ou les enceintes.
Prise☐AUX☐IN
Branchez le cordon d'alimentation fourni sur cette prise.
Prise☐CH 3
Vous pouvez connecter
sur cette prise la
sortie numérique (câble
coaxial) d'un appareil.
* N'envoyez pas d'autre
signal qu'un signal
stéréo numérique.
Par exemple, si vous
connectez un canal
5.1 ou un autre signal
numérique, la sortie
sera bruyante.
GND (MANCHON)
COLD (BAGUE)
Type de prise
Prises☐CH 2 Prises☐CH 1
Vous pouvez connecter Vous pouvez connecter
sur ces prises un appareil sur ces prises (prises
tel qu'un téléviseur, un jack 6,35) un instrument
ordinateur ou un lecteur de musique (ex. clavier
audio (avec des prises RCA ou batterie V-Drums).
ou une mini-prise stéréo).
Type de prise Type de prise
Panneau
arrière
Prises☐SATELLITE☐SPEAKER
Branchez les enceintes satellites fournies sur
cette prise.
* Ne connectez pas autre chose que les câbles
d'enceintes fournis.
Panneau
arrière
