Roland CUBE MONITOR CM-110 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für CUBE MONITOR CM-110:
- Bedienungsanleitung (13 Seiten) ,
- Bedienungsanleitung
Verwandte Anleitungen für Roland CUBE MONITOR CM-110
Inhaltszusammenfassung für Roland CUBE MONITOR CM-110
- Seite 1 Owner’s Manual * The illustration shows the CM-220. Owner’s Manual Bedienungsanleitung Mode d’emploi Manuale dell'utente Manual del usuario Manual do proprietário Gebruikershandleiding...
- Seite 15 Copyright © 2012 ROLAND CORPORATION Alle Rechte vorbehalten. Kein Teil dieser Publikation darf in irgendeiner Form ohne schriftliche Genehmigung der ROLAND CORPORATION reproduziert werden. Roland und CUBE MONITOR sind eingetragene Marken oder Marken der Roland Corporation in den USA und/oder anderen Ländern.
-
Seite 16: Sicherer Betrieb Des Geräts
Achten Sie darauf, dass in das Gerät keine bezüglich jeglicher Reparaturen an Ihren längere Zeit außer Betrieb ist. Jegliche Fremdkörper (z.B. brennbare Objekte, Fachhändler, ein Roland Service Center in Staubansammlung zwischen Netzstecker Münzen oder Drähte) oder Flüssigkeiten Ihrer Nähe oder an einen der autorisierten und Steckdose kann die Isolierung (z.B. -
Seite 17: Wichtige Hinweise
Fall unverzüglich aus, und ziehen Sie den lang stehen, bis die Kondensation vollständig Netzstecker aus der Steckdose. Wenden Sie sich an verdampft ist. den Händler, bei dem Sie das Gerät gekauft haben oder an das nächste Roland Service Center. -
Seite 18: Überprüfen Des Packungsinhalts

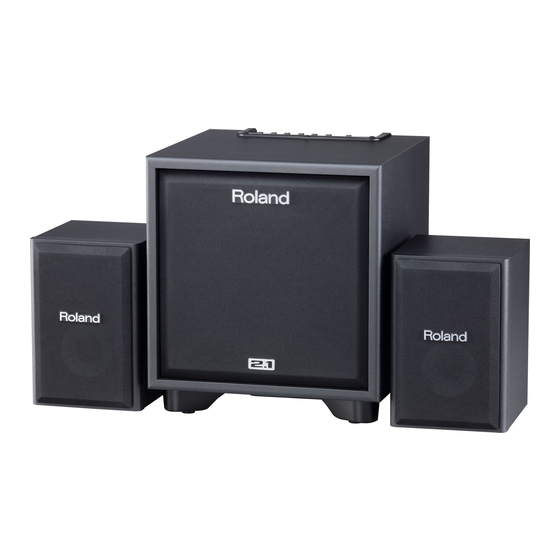

Überprüfen des Packungsinhalts ☐ Hauptgerät (Subwoofer) ☐ Satellitenlautsprecher (zwei) * Sie müssen die mitgelieferten Satellitenlautsprecher verwenden. ☐ Lautsprecherabdeckungen (zwei) Diese können auf Wunsch an den Satellitenlautsprechern befestigt werden. ☐ Lautsprecherkabel (zwei) * Die Abbildung zeigt das Hauptgerät des CM-220. * Sie müssen die mitgelieferten Lautsprecherkabel verwenden. ☐... -
Seite 19: Beschreibungen Zum Bedienfeld
Beschreibungen zum Bedienfeld Rückseite INPUT-Buchsen Hier können Sie die Audioquellen anschließen, deren Klang Sie wiedergeben möchten. Die Signale aller Buchsen können gleichzeitig wiedergegeben werden. * Wenn Verbindungskabel mit Widerständen verwendet werden, kann es sein, dass der Lautstärkepegel der an die INPUT-Buchsen angeschlossenen Geräte niedrig ist. Verwenden Sie in diesem Fall Kabel ohne Widerstände. -
Seite 20: Einschalten Des Systems
Einschalten des Systems Das Bedienfeld Regler [CH 1], [CH 2] und [MASTER]-Regler [AUTO OFF]-Schalter [CH 3] Hiermit wird die Gesamtausgangslautstärke des Hauptgeräts (Subwoofer) und der Das System wird automatisch ausgeschaltet, wenn Hiermit wird die Lautstärke der an den Satellitenlautsprecher geregelt. innerhalb von 4 Stunden kein Eingangssignal Buchsen CH 1, CH 2 und CH 3 eingehenden festgestellt wird. -
Seite 21: Anschlussbeispiele
Anschlussbeispiele Alle angeschlossenen Geräte können gleichzeitig wiedergegeben werden. Wiedergeben von Synthesizer oder V-Drums Sie können einen MP3-Player oder eine andere Quelle anschließen und diese gleichzeitig wiedergeben. * Verwenden Sie ein für das angeschlossene Gerät geeignetes Adapterkabel (z.B. von Klinke auf Cinch). oder Percussion MP3-Player usw. - Seite 22 Anschlussbeispiele Wiedergeben von Musik von einem Computer Wenn Sie einen Computer anschließen, sind die folgenden Verbindungen möglich. Anschließen eines Computers über eine analoge Verbindung Dies ist die einfachste Verbindung. Schließen Sie die Kopfhörerbuchse oder den Line-Ausgang des Computers an den LINE-Eingang an. oder Computer Anschließen eines Computers über die USB-Audioschnittstelle...
-
Seite 23: Fehlerbehebung
Blockschaltbild INSTRUMENT LOW HIGH L/MONO SPEAKER SATELLITE SPEAKER POWER MASTER EQUALIZER INPUT LINE STEREO INPUT DIGITAL DIGITAL RECEIVER WOOFER PHASE POWER BALANCED INPUT PHONES Fehlerbehebung Problem Ursache Maßnahme Seite Das System lässt sich nicht Ist das Netzkabel ordnungsgemäß an einer Netzsteckdose Stellen Sie sicher, dass das Netzkabel ordnungsgemäß... -
Seite 24: Technische Daten
Technische Daten Roland CM-110, CM-220: CUBE MONITOR CM-110 CM-220 100 W 200 W Angegebene Ausgangsleistung (Hauptgerät 50 W + Satellitenlautsprecher 25 W x 2) (Hauptgerät 100 W + Satellitenlautsprecher 50 W x 2) CH 1 (INSTRUMENT): -20 dBu Nomineller Eingangspegel (1 kHz) CH 2 (LINE): -10 dBu BALANCED INPUT: +4 dBu CH 1 (INSTRUMENT): 10 kOhm... -
Seite 25: Verwenden Von Mikrofonständern
Verwenden von Mikrofonständern WARNUNG: Die Sicherheit und Stabilität des Mikrofonständers wurde nur für den Klappständer in Verbindung mit dem Lautsprecher geprüft. Eine abweichende Aufstellung wurde nicht geprüft und kann zu gefährlichen Verletzungen führen. Die Satellitenlautsprecher sind so konstruiert, dass sie auf Mikrofonständern anderer Hersteller montiert werden können. Durch die Befestigung der Satellitenlautsprecher auf Mikrofonständern anderer Hersteller können Sie diese in einer optimalen Höhe zur Verwendung als Monitor oder PA-System positionieren. - Seite 87 MEMO...
