Descrizioni del pannello

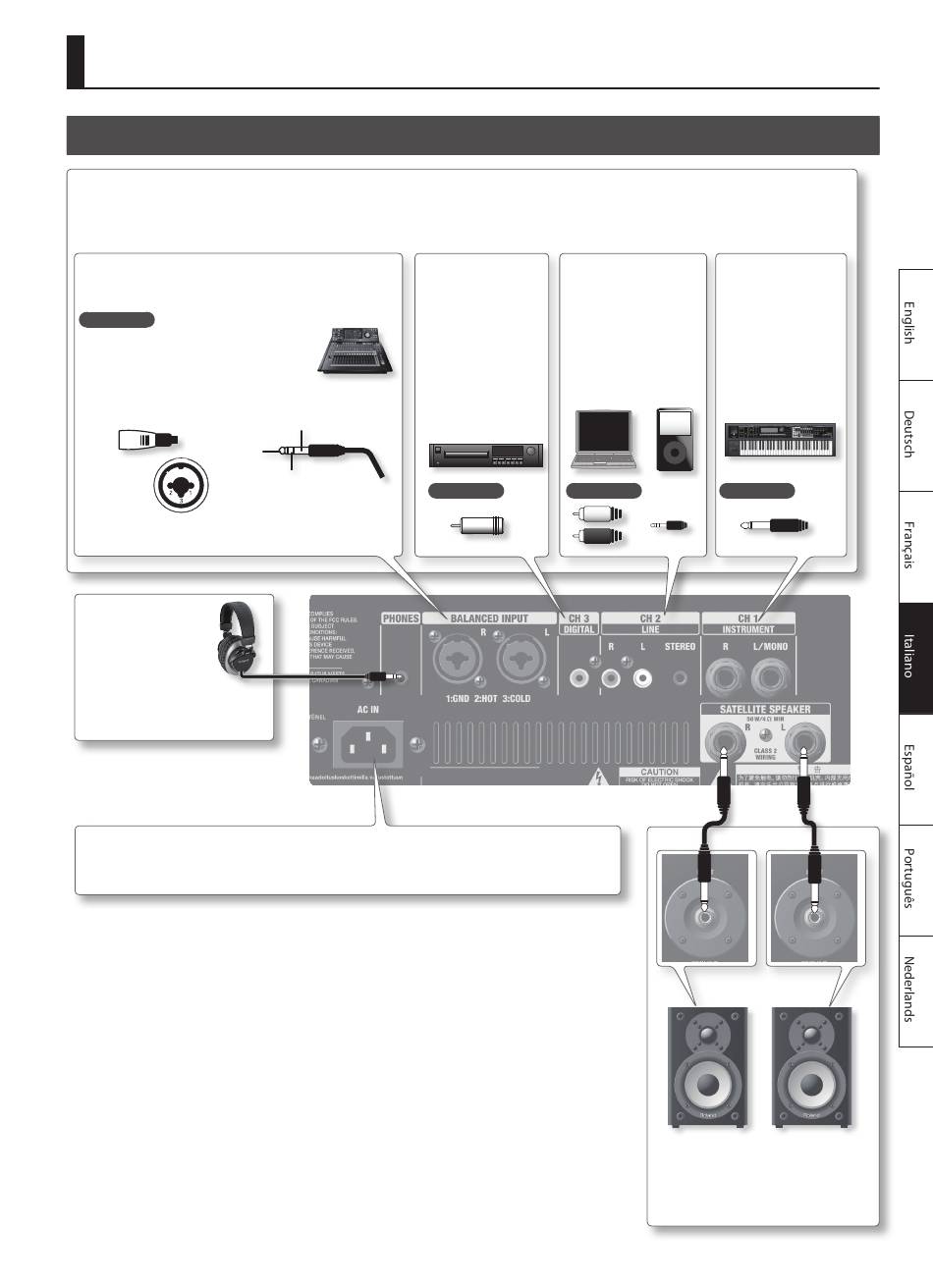

Pannello posteriore
Jack INPUT
Consentono di collegare i dispositivi audio che si desidera utilizzare. I segnali possono essere prodotti simultaneamente da tutti i jack.
* Quando si utilizzano cavi di collegamento con resistenze, il livello del volume dell'apparecchiatura collegata ai jack INPUT potrebbe essere basso. In questo caso,
utilizzare cavi di collegamento che non contengano resistenze.
Jack BALANCED INPUT
Consente di collegare un mixer o un dispositivo analogo.
Tipo di jack
* Questo strumento è dotato di ingressi di tipo
bilanciato (XLR/TRS). Di seguito sono riportati
gli schemi elettrici di questi ingressi. Eseguire
i collegamenti solo dopo aver controllato
gli schemi elettrici delle altre apparecchiature che si intende
collegare.
HOT (TIP)
1: GND
2: HOT
3: COLD
Jack PHONES
Consente di collegare le
cuffie (jack mini stereo,
venduto separatamente).
* Se le cuffie sono collegate,
il suono non viene emesso dall'unità
principale (subwoofer) o dagli
altoparlanti satellite.
Jack AC IN
Consente di collegare il cavo di alimentazione in dotazione.
Jack CH 3
Consente di collegare
l'uscita digitale (cavo
coassiale) di un dispositivo.
* Da questo jack è
GND (SLEEVE)
COLD (RING)
Jack CH 2
Consentono di collegare
dispositivi quali televisori,
computer o lettori audio
(con jack phono RCA o un
jack mini stereo).
possibile riprodurre
esclusivamente un
segnale digitale stereo.
Ad esempio, la riprodu-
zione di un segnale a
5.1 canali o di un altro
tipo di segnale digitale
produrrà rumore.
Tipo di jack Tipo di jack
Jack CH 1
Consentono di collegare
strumenti musicali
quali tastiere o batterie
elettroniche (jack phono
da 1/4").
Tipo di jack
Pannello Pannello
posteriore posteriore
Jack SATELLITE SPEAKER
Consentono di collegare gli altoparlanti
satellite in dotazione.
* Collegare esclusivamente i cavi degli
altoparlanti in dotazione.
5
