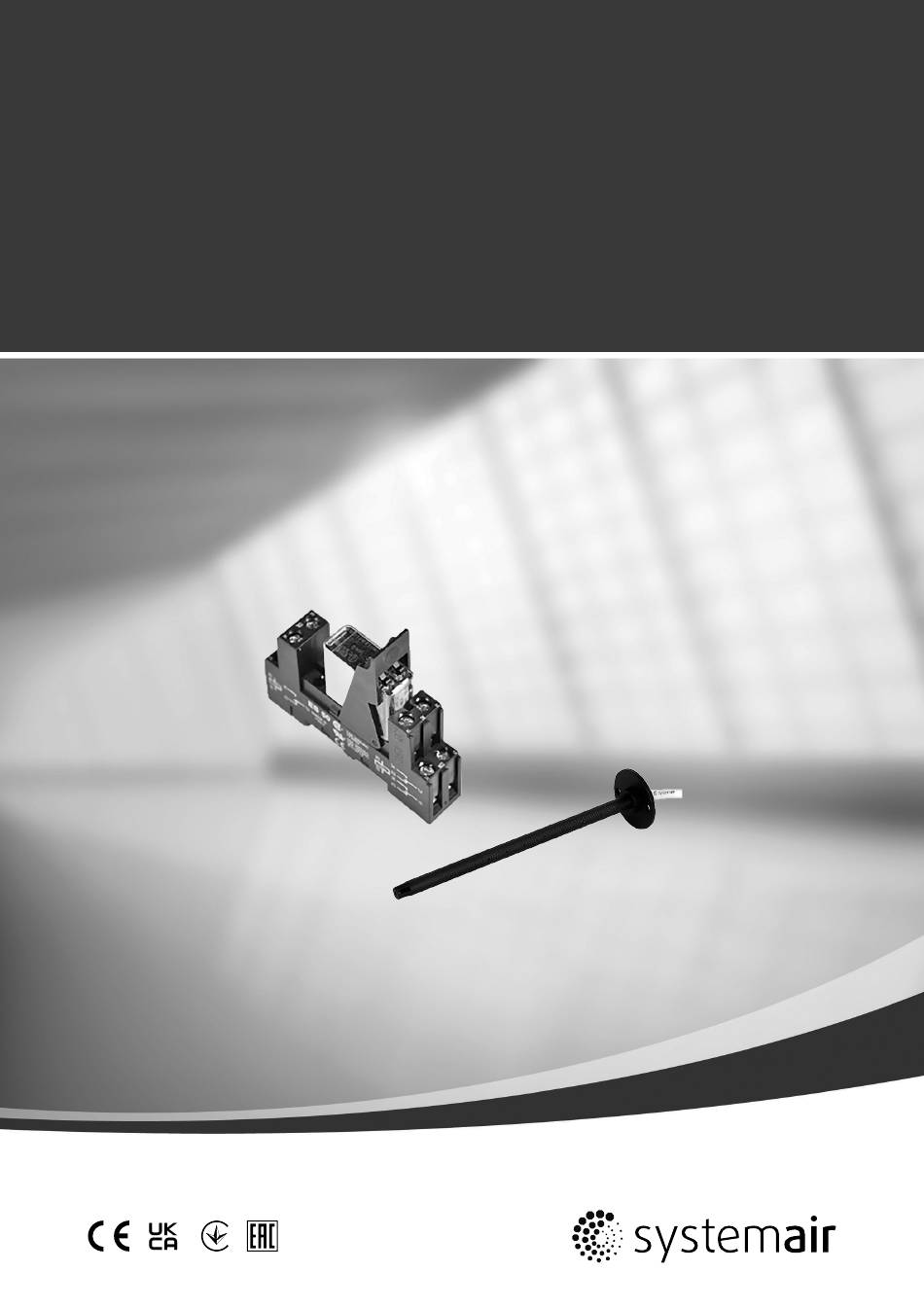

- Seite 1 CB connection kit Installationsanleitung Aus dem Englischen übersetztes Dokument | 2116492 · v005...
- Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 2116492 | v005...
-
Seite 3: Erhitzer Im Außenluftkanal Installiert
Elektroheizregister (Steuerung über Relais) | Elektroheizregister (Steuerung über Relais) Der Elektroerhitzer kann in Außen- oder Zuluftkanälen installiert werden. • ELH — Elektroerhitzer • ECT - zusätzlicher Temperatursensor • OAT - Außenlufttemperatursensor 230 V~ • SAT - Zulufttemperatursensor • RL - Relais 230 V~ •... -
Seite 4: Erhitzer Im Zuluftkanal Installiert
| Elektroheizregister (Steuerung über Relais) Erhitzer im Zuluftkanal installiert Installation und Anschluss 1. Installieren Sie das elektrische Heizregister (ELH) im Zu- luftkanal mit einem Abstand von mindestens 100 mm zum Gerät. Das Relais (RL) steuert das Heizregister. Schließen Sie das Relais an einen freien digitalen Aus- gang in der Anschlussbox (CB) an. - Seite 5 Elektroheizregister (Steuerung über Relais) | der Anschlussplatine angeschlossen ist, dann wählen Sie ANALOG EINGANG 6 > Zusatzreglertemperatur (ECT). 2116492 | v005...
- Seite 6 Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
