Betriebsanleitung

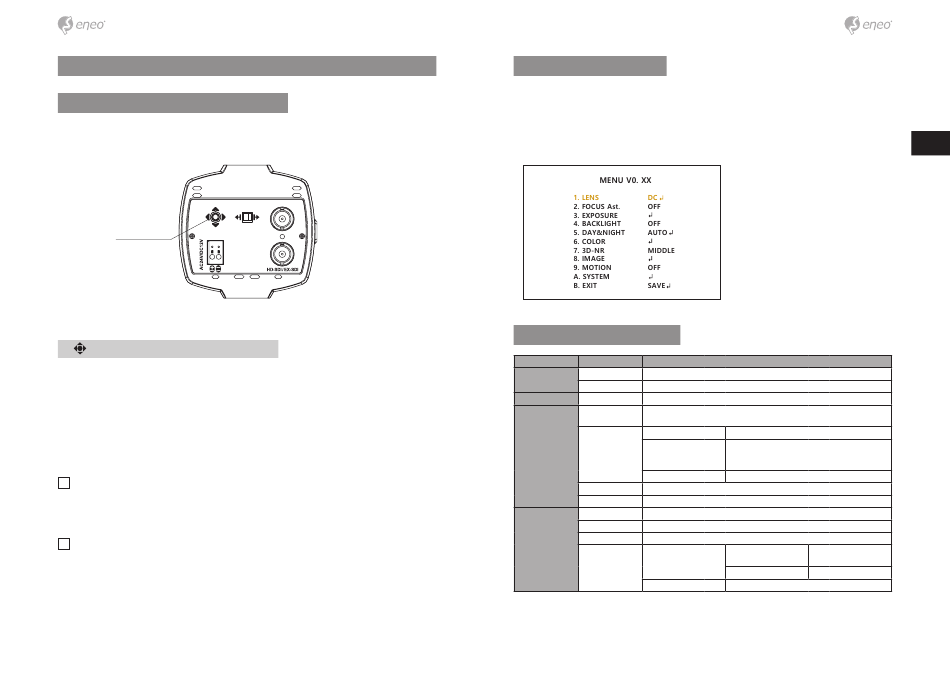

Bildschirmmenü-Steuerung verwenden
Zugriff und Steuerung des Konfigurationsmenüs können über den OSD Joystick am hin-
teren Teil der Kamera erfolgen. Fünf Befehle stehen mit dem Joystick zur Verfügung.
CONTROL
Joystick zur
CVBS
Bildschirmmenü-Steuerung
POWER
Beschreibung der Joystick-Bedienung
1. SET-Taste (●): Zum Zugreifen auf das Menü oder Eingeben der Einstellung. Um in
das Hauptmenü zu gelangen, drücken Sie die Set-Taste.
2. UP/DOWN-Taste (▲/▼): Zum Wählen des gewünschten Untermenüs und zum
Bewegen des Cursors nach oben oder nach unten.
3. LEFT/RIGHT-Taste (◄/►): Zum Anpassen eines Werts im ausgewählten Menü. Dient
zum Auswahl eines gewünschten Menü-Elements und um den Cursor nach links
oder rechts zu bewegen.
4. '☟' bedeutet ca. 2 Sekunden lang gedrückt halten
i
ANALOG OUT0 sollte auf TVI MODE (TVI-MODUS), AHD MODE (AHD-MODUS) oder
CVI MODE (CVI-MODUS) eingestellt sein, um das FBAS-Signal auf Sub-Out zu empfangen.
Wenn hier CVBS (FBAS) eingestellt ist, wird kein FBAS-Signal auf Sub-Out empfangen.
(SYSTEM> OUTPUT (AUSGANG)> ANALOG OUTPUT0)
Sollte für die Ausgänge ANALOG OUT0 oder Sub-Out der Modus CVBS (FBAS) aktivi-
i
ert worden sein, bleiben die Funktionen WDR und 3D-NR für alle Videoausgänge deaktiv-
iert. Dies sollte vom Installateur bei der Video-Einstellung an einem Service-Monitor über
FBAS Signal berücksichtigt werden.
22
CVBS/HD-A
HD-A
Bildschirmmenü starten
Drücken Sie die Taste 'SET-Taste für Bildschirmmenü' , um in das Setup-Menü zu gelangen.
• EXIT: Öffnet das EXIT-Menü mit der Möglichkeit die aktuellen Einstellungen zu
speichern oder zu verwerfen.
• RETURN (ZURÜCK): Kehrt zum vorherigen Menü zurück.
Bildschirmmenü-Übersicht
MENÜ
SUB MENU
CONFIGURATION
DC
MODE (MODUS) (INDOOR, OUTDOOR, DEBLUR)
Objektiv
MANUAL (MANUELL)
FOCUS Ast.
ON, OFF (EIN, AUS)
BRIGHTNESS
0-20
(Helligkeit)
AUTO
MANUAL
SHUTTER (Verschluss)
(SPEED) (MANUELL
EXPOSURE
(GESCHWINDIGKEIT))
FLICKERLESS (FLIMMERFREI)
SENS-UP
AUS, x2, x4, x8, x16, x32
AGC
0-10
AUS
HLC
LEVEL, COLOR
BLC
H/V-POS, H/V-SIZE
BACKLIGHT (HINTER-
GRUNDBELEUCHTUNG)
MODUS
WDR
GEWICHTUNG
MODE (MODUS) (INDOOR, OUTDOOR, DEBLUR)
1/30(1/25), 1/60(1/50), 1/120(100), 1/250(200), 1/500(400),
1/1000(800), 1/2000(1600), 1/4000(3200), 1/8000(6400),
1/15000(12800), 1/30000(25600)
WINDOW ZONE/USE, H/V-POS,
ROI
H/V-SIZE
NORMAL
MIDDLE (Mitte), HIGH (Hoch), LOW (Niedrig)
23
