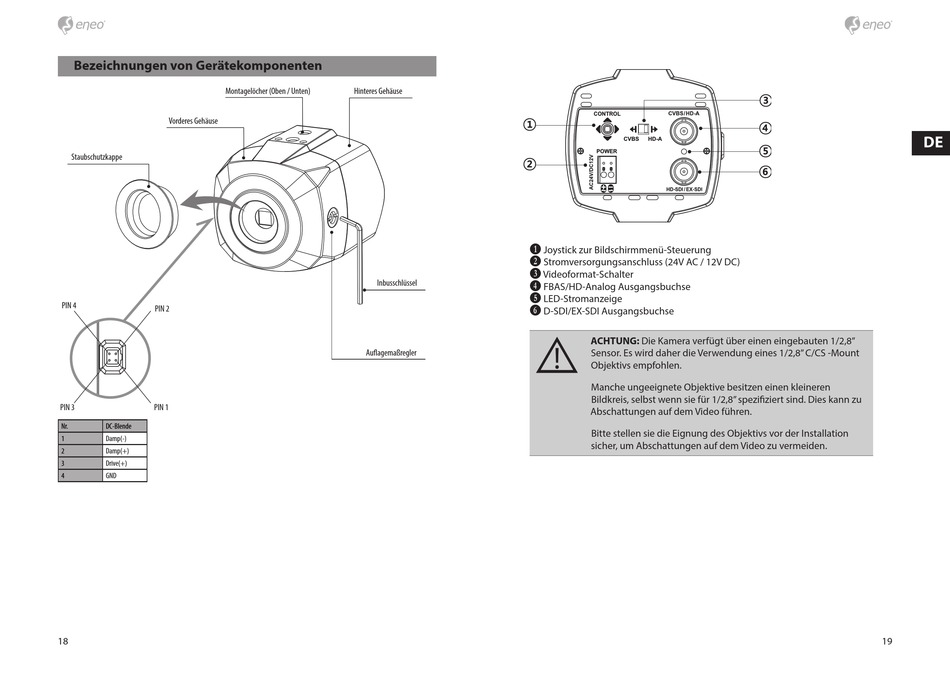

Bezeichnungen von Gerätekomponenten
Montagelöcher (Oben / Unten)
Vorderes Gehäuse
Staubschutzkappe
PIN 4
PIN 2
PIN 3 PIN 1
Nr. DC-Blende
1 Damp(-)
2 Damp(+)
3 Drive(+)
4 GND
18
Hinteres Gehäuse
B Joystick zur Bildschirmmenü-Steuerung
C Stromversorgungsanschluss (24V AC / 12V DC)
D Videoformat-Schalter
Inbusschlüssel
E FBAS/HD-Analog Ausgangsbuchse
F LED-Stromanzeige
G D-SDI/EX-SDI Ausgangsbuchse
Auflagemaßregler
CONTROL
CVBS HD-A
POWER
ACHTUNG: Die Kamera verfügt über einen eingebauten 1/2,8"
Sensor. Es wird daher die Verwendung eines 1/2,8" C/CS -Mount
Objektivs empfohlen.
Manche ungeeignete Objektive besitzen einen kleineren
Bildkreis, selbst wenn sie für 1/2,8" spezifiziert sind. Dies kann zu
Abschattungen auf dem Video führen.
Bitte stellen sie die Eignung des Objektivs vor der Installation
sicher, um Abschattungen auf dem Video zu vermeiden.
