Inhaltszusammenfassung für TechniSat CABLESTAR 400

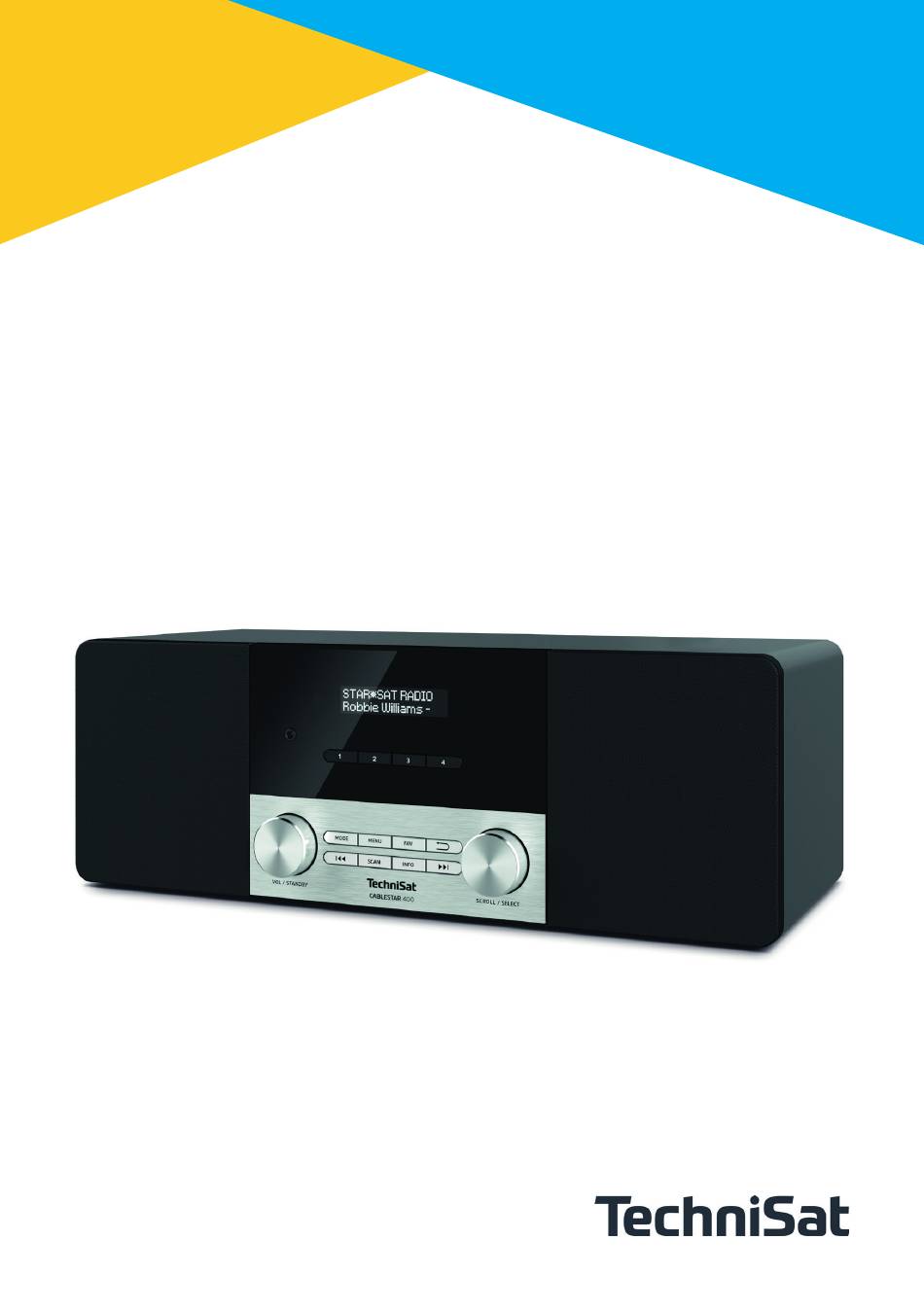

- Seite 1 Bedienungsanleitung CABLESTAR 400...
- Seite 2 Vorwort Sehr geehrte Kunden, vielen Dank, dass Sie sich für den CABLESTAR 400 von TechniSat entschieden haben. Die vorliegende Bedienungsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres neuen Gerätes kennen zu lernen und optimal zu nutzen. Sie hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch des CABLESTAR 400.
-
Seite 3: Abbildungen

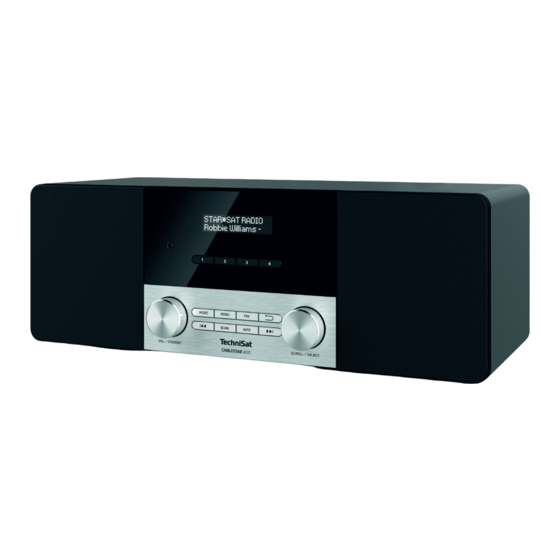

1 Abbildungen 1.1 Ansicht von vorne 1.2 Ansicht von hinten... - Seite 4 Display Lautsprecher Kopfhöreranschluss (3,5mm Klinke) VOL/STANDBY Drehregler Zusatztasten: Vorheriger Sender SCAN Sendersuche auswählen INFO Nächster Sender Funktionstasten: MODE Quellenwahl/Modusumschaltung MENU Aufruf des Hauptmenüs FAV Favoritenspeicherliste/Senderliste Umschaltung Zurück Menü verlassen, Schritt zurück Direktwahltasten 1...4 SCROLL/SELECT Drehregler (die Taste funktioniert auch als Snooze-Taste) Drehen: Auswahl von Menüoptionen, drücken: Bestätigen/Speichern Antennenanschluss (IEC-Buchse) USB-Buchse (Service-Anschluss)
-
Seite 5: Inhaltsverzeichnis
Betriebspausen ..........................9 Entsorgungshinweis ....................10 Rechtliches ........................ 12 Servicehinweise...........................13 Beschreibung des CABLESTAR 400 ..............14 Die besonderen Eigenschaften des CABLESTAR 400 ..........14 CABLESTAR 400 zum Betrieb vorbereiten ..............14 7.2.1 Kabelanschluss anschließen ....................14 7.2.2 Netzteil anschließen ........................ 14 7.2.3... - Seite 6 Systemeinstellungen ....................20 11.1 Displayhelligkeit ........................20 11.2 Autostandby ..........................20 11.3 Schnellstart ..........................21 11.3.1 Sprache ............................21 11.4 Werkseinstellung ........................21 11.5 FW-Version ........................... 21 11.6 FW-Update ..........................22 11.7 Listenaktualisierung .........................22 Reinigen ........................22 Fehler beseitigen ....................22 Technische Daten ....................23...
-
Seite 7: Bitte Zuerst Lesen
3 Bitte zuerst lesen Bevor Sie das Gerät anschließen und in Betrieb nehmen, überprüfen Sie zunächst den Lieferung auf Vollständigkeit und machen Sie sich mit den Sicherheitshinweisen vertraut. Im Lieferumfang sind enthalten: 1 CABLESTAR 400 1 Bedienungsanleitung 1 Netzteil. 4 Sicherheitshinweise Zeichenerklärung Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. -
Seite 8: Bestimmungsgemäßer Gebrauch
Zu Ihrem Schutz müssen Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind. Bei elektrischen Geräten können funktionsbedingt Ableitströme auftreten. Diese sind, auch wenn sie durch ein leichtes „kribbeln“... -
Seite 9: Betriebspausen
Gerät gelangt, sofort den Netzstecker ziehen und den Service verständigen. Keine Heizquellen in der Nähe des Gerätes betreiben, die das Gerät zusätzlich erwärmen. Keine Gegenstände durch die Lüftungsschlitze stecken. Verwenden Sie nur für das Gerät zugelassene Zubehörteile. Überprüfen Sie das Netzteil mit Kabel regelmäßig auf Schäden und nehmen Sie es bei Beschädigung nicht mehr in Betrieb. -
Seite 10: Entsorgungshinweis
5 Entsorgungshinweis Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. - Seite 11 WARNUNG Erstickungsgefahr durch Folien und andere Verpackungsmaterialien. Verpackung und deren Teile nicht Kindern überlassen. Entsorgung des Gerätes: Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes.
-
Seite 12: Rechtliches
TechniPark Julius-Saxler-Str. 3 D-54550 Daun/Eifel www.technisat.de Konformitätserklärung Hiermit erklärt TechniSat, dass der Funkanlagentyp CABLESTAR 400 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter den folgenden Internetadressen verfügbar: http://konf.tsat.de/?ID=22780 Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber. -
Seite 13: Servicehinweise
Problem kommt, ist unsere Technische Hotline Mo. - Fr. 8:00 - 18:00 unter Tel.: 03925/9220 1800 erreichbar. Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden. Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift: TechniSat Teledigital GmbH Service-Center Nordstr. -
Seite 14: Beschreibung Des Cablestar 400
7.2.2 Netzteil anschließen > Verbinden Sie das mitgelieferten Netzteil mit der mit DC-IN (12) beschrifteten Buchse an der Rückseite des CABLESTAR 400. Verbinden Sie danach das Netzteil mit dem Stromnetz. Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose... -
Seite 15: Allgemeine Geräte-Funktionen
Einschalten des Gerätes gespeichert. 7.3 Allgemeine Geräte-Funktionen 7.3.1 Gerät einschalten > Bereiten Sie das CABLESTAR 400 zunächst wie unter Punkt 7.2.1 und 7.2.2 beschrieben, zum Betrieb vor. > Durch Drücken des VOL/STANDBY Drehreglers (4), schalten Sie den CABLESTAR 400 ein. -
Seite 16: Display
7.3.5 Display 7.3.6 Displayanzeigen aufrufen > Drücken Sie die Taste INFO wiederholt, um die Anzeigemodi und Senderinformationen durchzuschalten. Im DVB-C -Betrieb: [Senderinfo] (durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. Bereitstellen), [Signalstärke], [Frequenz], [Signalqualität], [Bitrate und Codec], [Programmplatz]. Die Sendungsinformationen können Sie über RDS oder EPG empfangen. -
Seite 17: Automatischer Suchlauf
8.1.1 Automatischer Suchlauf Der automatische Suchlauf scannt alle DVB-C Digitalradiosender, die im Empfangsgebiet bzw. Kabelnetz ausgestrahlt werden. Nach Beendigung des Suchlaufes wird der erste Sender in alphanumerischer Reihenfolge wiedergegeben. > Um einen vollständigen Suchlauf durchzuführen, drücken Sie die Taste MENU so oft, bis [Kanalsuche] im Display angezeigt wird. -
Seite 18: Sender Von Einem Favoritenspeicherplatz Abrufen
> Um diesen Sender auf einem Favoritenspeicherplatz abzulegen, halten Sie während der Wiedergabe die Taste FAV gedrückt. Das Display zeigt nun den aktuellen Sender und den Favoritenspeicher, z.B.: [001 > F1]. In diesem Beispiel wird also der Sender 001 auf den Favoritenspeicherplatz F1 gelegt. -
Seite 19: Weitere Funktionen
10 Weitere Funktionen 10.1 Wecker Der Wecker schaltet den CABLESTAR 400 zur eingestellten Weckzeit ein und gibt den zuletzt eingestellten Sender wieder. Beachten Sie, dass die Schnellstart-Funktion unter Punkt 11.3 ebenfalls eingeschaltet sein muss, damit der Wecker funktioniert. 10.1.1 Wecker einrichten >... -
Seite 20: Meineq
> Wählen Sie mit dem SCROLL/SELECT Drehregler den Eintrag [Optimal] für eine auf das Gerät optimal abgestimmte Tonwiedergabe, oder [MeinEQ...], um Höhen und Tiefen manuell einzustellen. 10.2.1 MeinEQ > Wählen Sie [Menü > Equalizer > MeinEQ] und drücken Sie den SCROLL/ SELECT Drehregler. -
Seite 21: Schnellstart
11.3 Schnellstart Ist der Schnellstart eingeschaltet, schaltet der CABLESTAR 400 beim Ausschalten nicht mehr in den normalen Standbymodus, sondern in den Schnellstartmodus. Hier wird dann die Uhrzeit angezeigt, die Senderliste kann automatisch aktualisiert werden (siehe Punkt 11.7) und die Weckfunktion ist möglich. Des Weiteren startet das Gerät schneller, wenn es wieder eingeschaltet wird. -
Seite 22: Fw-Update
11.6 FW-Update Die Updatefunktion der Firmware ist nur zu Servicezwecken vorgesehen. 11.7 Listenaktualisierung Bei aktiver Listenaktualisierung führt das Gerät im Schnellstartmodus (sofern die Schnellstartfunktion eingeschaltet ist, siehe Punkt 11.3) eine automatische Sendersuche durch und aktualisiert die vorhandene Liste. > Drücken Sie die Taste MENU so oft, bis [Liste-Updaten] im Display angezeigt wird. -
Seite 23: Technische Daten
Symptom Mögliche Ursache/Abhilfe Empfang über DVB-C ist schlecht. Überprüfen Sie das Antennenkabel auf richtigen Sitz oder Beschädigungen Gerät lässt sich nicht bedienen. Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen. Kein Ton vom externen Eingang Ist das externe Gerät korrekt Verbunden? (AUX). - Seite 24 14112019ORV3...
