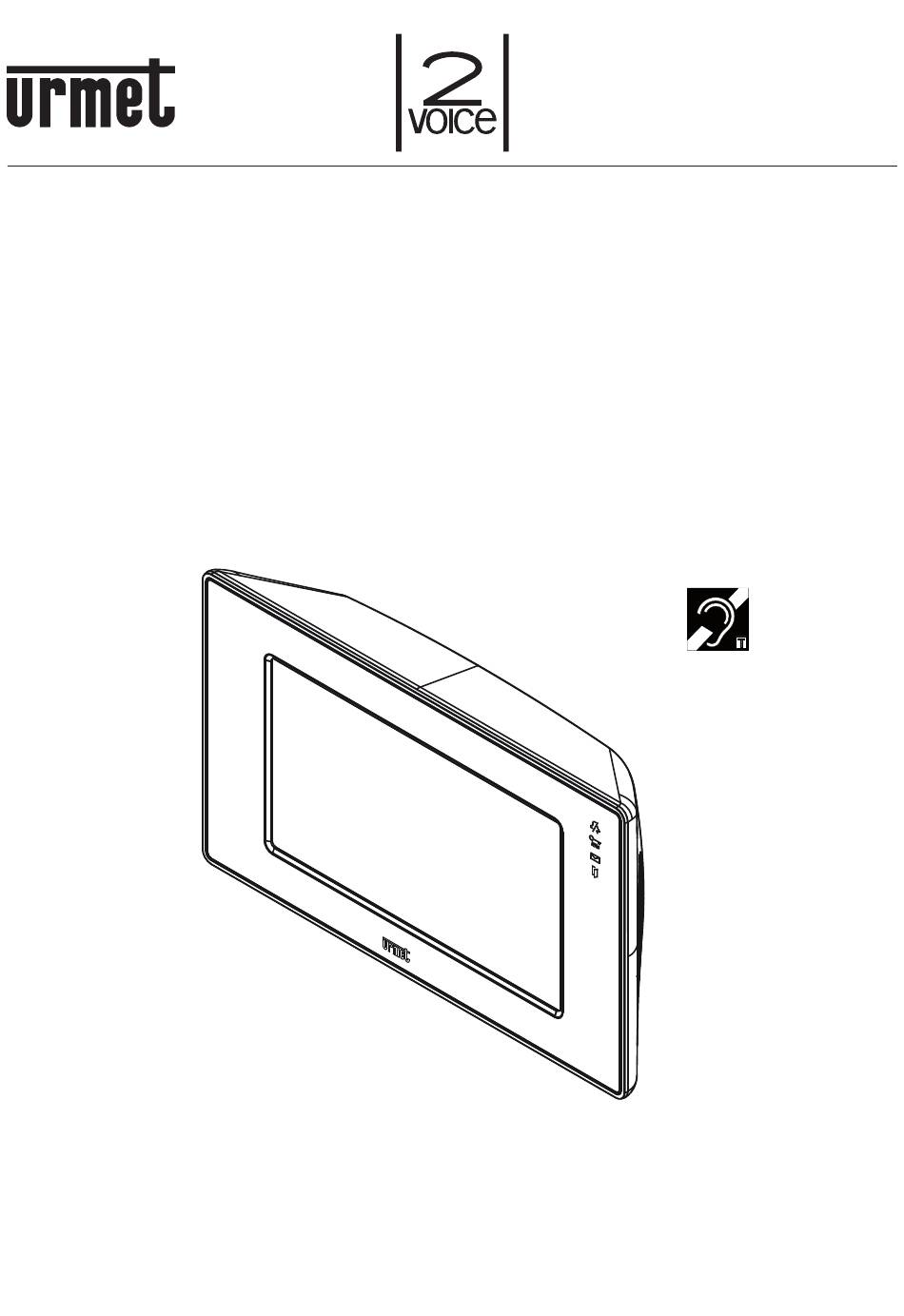

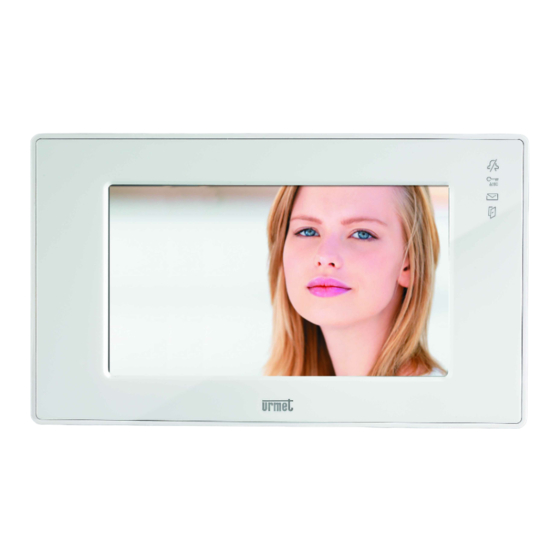

- Seite 1 Mod. 1717 DS 1717-006A LBT 8662 VIDEOCITOFONO 7” TOUCHSCREEN 7” Touch Screen video door phone VIDéOpHONE 7” à éCRAN TACTILE videoinTerfono 7” TouchScreen 7” TOUCHSCREEN VIDEOHAUSTELEFON Sch./ref. 1717/12...
-
Seite 2: Beschreibung Der Bestandteile Und Merkmale
Touchscreen Display Anzeige MUTE-Funktion (Grüne LED) Anzeige aktiver automatischer Türöffner (Grüne LED ) Anzeige vorhandene Nachrichten (Grüne LED) Anzeige offene Tür oder aktiviertes Abwesenheitssignal (Rote LED) Urmet Logo (Grün) ON/OFF Taste Lautsprecher Mikrofon Klemmen zum Anschluss ans System Verbinder zum Anschluss ans System Dip Switch der Konfiguration: –... -
Seite 3: Installation
INSTALLATION Das Modul des zusätzlichen Netzgerät muss in einer Schalttafel auf DIN-Schiene installiert werden. Die max. Länge der Verbindungskabel zwischen dem Netzgerät und dem Videohaustelefon muss unter 20m betragen. • Die Wandhalterung durch Verwendung eines Kastens 503 und der mitgelieferten Schrauben oder eines Ø 60 Kastens mit geeigneten Schrauben befestigen. Kasten Kasten Ø 60 • Die DIP-Schalter der Programmierung einstellen. • Die eventuellen Leiter der Funktionen von Panik, zusätzlichem Läutwerk, Etagenruf und der vom externen Netzgerät kommenden Stromversorgung an das Klemmbrett der Halterung anschließen. -
Seite 4: Einstellung Des Linienabschlusses
CODE: Teilnehmercode. Eine Nummer von 0-127 sollte man nach folgenden Richtlinien einstellen: • In derselben Steigleitung darf es keine unterschiedlichen Wohnungen geben, die den gleichen Teilnehmercode haben. • Im Falle von parallel vorhandenen Innenstellen in derselben Wohnung, müssen diese Innenstellen denselben Teilnehmercode haben. - Seite 5 REINIGUNG Zur Reinigung des Videohaustelefons kann man das Display mit einem feuchten Tuch abreiben. LEISTUNGEN RUFENTGEGENNAHME Bei Erhalt eines Anrufs klingelt die Innenstelle beim Teilnehmer mit der jeweils eingestellten Melodie, je nachdem woher der Anruf kommt: • Von Hauptaußenstelle ausgehend •...
-
Seite 6: Entgegennahme Eines Anrufs
Gesprächs deaktiviert. zUSÄTzLICHER KLINGELTON Die Videosprechanlage ist mit einem Klemmenpaar (S+, S-) ausgestattet, die den Anschluss eines zusätzlichen Klingelton oder eines Relais Urmet ermöglicht. Dieser Klingelton wird bei gleichzeitigem Läuten eines jeden anderen Signaltons abgegeben. AUDIO-/VIDEO EINSTELLUNGEN WÄHREND EINES ANRUFS Infolge eines Anrufs oder während einer Kommunikation können Audio-/Video Einstellungen durchgeführt werden: •... -
Seite 7: Interkommunizierender Anruf Und Aktivierung Von Sonderdiensten
– Lautstärke des Lautsprechers – Helligkeit – Kontrast – Farbe • Zum Bestätigung OK drücken oder X drücken, um die Einstellungen zu löschen. ETAGENRUF Das Videohaustelefon verfügt über ein Klemmenpaar (CP) auf der Wandhalterung zum Anschluss einer Etagenruf-Taste. Bei Erhalt eines Etagenrufs gibt die Videosprechanlage ein Anrufsignal mit der vom Teilnehmer gewählten Melodie von sich;... -
Seite 8: Selbsteinschaltung
