Inhaltszusammenfassung für Palmer STUDIMON 5

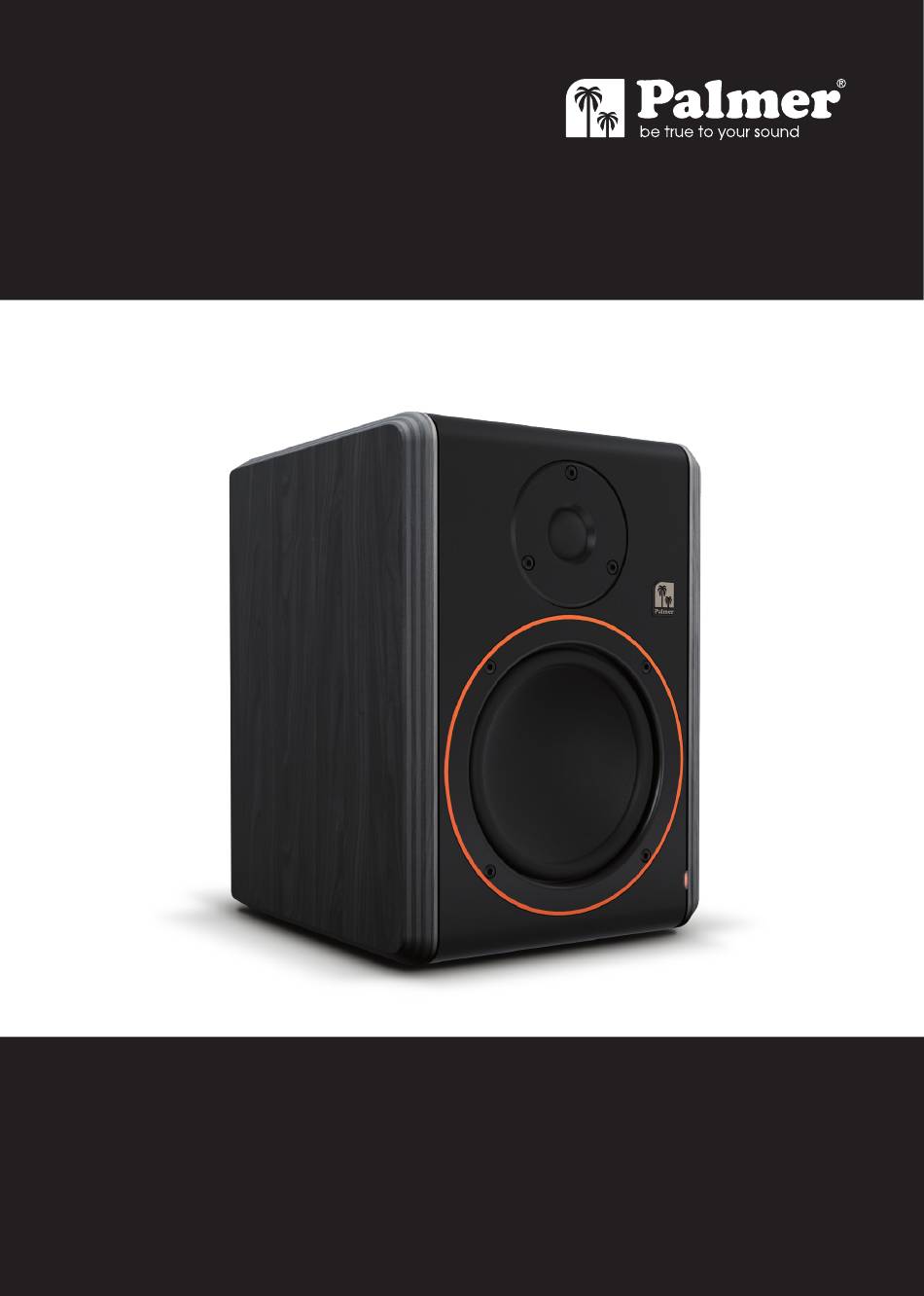

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO STUDIMON 5 POWERED 5" REFERENCE NEARFIELD STUDIO MONITOR PSTUDIMON5...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL SAFETY INFORMATION INSTRUCCIONES DE SEGURIDAD INTRODUCTION INTRODUCCIÓN SETUP AND POSITIONING OF THE STUDIO MONTAJE Y POSICIONAMIENTO DE LOS MONITOR MONITORES DE ESTUDIO CABLING CABLEADO CONNECTIONS, CONTROL AND DISPLAY CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTS ELEMENTOS DE VISUALIZACIÓN... -
Seite 3: English
® and many years of experience as a manufacturer of high-quality audio products. Please read this User‘s Manual carefully, so that you can begin making optimum use of your Palmer product quickly. ® You can find more information about Palmer at our Internet site www.palmer-germany.com. - Seite 4 30. IMPORTANT INFORMATION: Replace fuses only with fuses of the same type and rating. If a fuse blows repeatedly, please contact an authorised service centre. 31. To disconnect the equipment from the power mains completely, unplug the power cord or power adapter from the power outlet.
-
Seite 5: Introduction

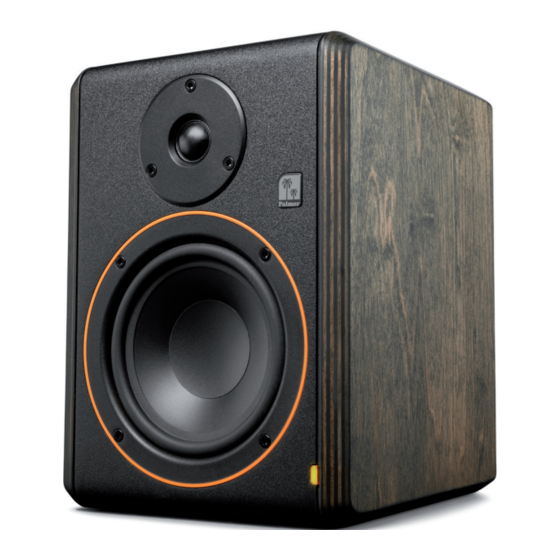

INTRODUCTION The compact and powerful Palmer STUDIOMON 5 is a 2-way nearfield studio monitor with bi-amping tech- nology. It has a magnetically shielded 5-inch woofer with elastic rubber surround, a 0.75-inch tweeter with silk calotte, and a bassreflex port for extended low frequency performance. The speakers are run with 30 watt class AB amplifiers that provide a well-defined sound, and have a high dynamic range and excellent transient response. -
Seite 6: Connections, Control And Display Elements
CONNECTIONS, CONTROL AND DISPLAY ELEMENTS POWER SOCKET AND FUSE HOLDER IEC power socket with integrated fuse holder. A suitable power cable is included in delivery. IMPORTANT NOTE: Only replace the fuse with a fuse of the same type. Please note the inscription on the housing. -
Seite 7: Technical Specifications
POWER LED The power LED on the front of the monitor lights up as soon as the device has been correctly connected to the mains and it has been switched on. TWEETER Tweeter with 19 mm silk calotte and 28 mm neodymium magnet. WOOFER Magnetically shielded 127 mm woofer with polypropylene membrane, rubber surround and ventilated magnet system (80 mm ferrite magnet). -
Seite 8: Manufacturer's Declarations
Weight: 3.84 kg Included accessories: Power cable MANUFACTURER´S DECLARATIONS MANUFACTURER‘S WARRANTY & LIMITATIONS OF LIABILITY You can find our current warranty conditions and limitations of liability at: https://cdn-shop.adamhall.com/ media/pdf/MANUFACTURERS-DECLARATIONS_PALMER5bb2340e52a8c.pdf To request warranty service for a product, please contact Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / Email: Info@adamhall.com / +49 (0)6081 / 9419-0. -
Seite 9: Deutsch
DEUTSCH SIE HABEN DIE RICHTIGE WAHL GETROFFEN! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht Palmer mit seinem Namen und der langjährigen Erfah- ® rung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Palmer schnell optimal einsetzen können. - Seite 10 29. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 30. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 31.
-
Seite 11: Einführung
EINFÜHRUNG Der kompakte und leistungsstarke Palmer STUDIOMON 5 ist ein 2-Wege Nahfeld-Studiomonitor mit Bi-Amping Technologie. Er verfügt über einen magnetisch abgeschirmten 5-Zoll Tieftonlautsprecher mit Gummisicke, einen 0,75-Zoll Hochtöner mit Seidenkalotte und einen Bassreflexport für ein erweitertes Niederfrequenzverhalten. Die Lautsprecher werden mit je 30 Watt Klasse AB-Verstärkern betrieben, sie liefern ein präzises Klangbild, haben einen großen Dynamikumfang und ein hervorragendes Einschwingverhalten. -
Seite 12: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE NETZBUCHSE UND SICHERUNGSHALTER IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel befindet sich im Lieferumfang. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs. Achten Sie auf den Aufdruck auf dem Gehäuse. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. -
Seite 13: Technische Daten
POWER-LED Die Power-LED auf der Vorderseite des Monitors leuchtet, sobald das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist. HOCHTÖNER Hochtöner mit 19mm Seidenkalotte und 28mm Neodym-Magnet. TIEFTÖNER Magnetisch geschirmter 127mm Tieftöner mit Polypropylen-Membran, Gummisicke und ventiliertem Magnetsystem (80mm Ferrit-Magnet). TECHNISCHE DATEN Artikelnummer: PSTUDIMON5... -
Seite 14: Herstellererklärungen
Gewicht: 3,84 kg Zubehör inklusive: Netzkabel HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop. adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_PALMER5bb2340e52a8c.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. KORREKTE ENTSORGUNG DIESES PRODUKTS (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Pro-... -
Seite 15: Francais
VOUS AVEZ FAIT LE BON CHOIX! Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d‘expérience, Palmer ® un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à... - Seite 16 temps, ou si vous désirez nettoyer l‘appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l‘adaptateur secteur avec des mains mouillées. 29.
-
Seite 17: Introduction
INTRODUCTION Le STUDIMON 5 signé Palmer est un moniteur de studio 2 voies de proximité, compact et puissant, doté de la technologie Bi-Amping. Il comporte un boomer de 5 pouces à blindage magnétique avec suspension en caoutchouc, un tweeter de 0,75 pouce avec dôme en soie et un port bass-reflex pour une réponse étendue aux basses fréquences. -
Seite 18: Raccordements, Éléments De Commande Et D'affichage
RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D’AFFICHAGE EMBASE SECTEUR ET PORTE-FUSIBLE Embase secteur CEI avec porte-fusible intégré. Un câble d’alimentation adapté est fourni. REMARQUE IMPORTANTE : Remplacez le fusible exclusivement par un fusible de même type. Respectez les indications figurant sur le boîtier. Si le fusible saute de façon récurrente, veuillez contacter un centre de réparation agréé. -
Seite 19: Caractéristiques Techniques
LED D’ALIMENTATION La LED d’alimentation située sur la face avant du moniteur s’allume dès que l’appareil est correctement raccordé au réseau électrique et mis en marche. TWEETER Tweeter de 19 mm avec dôme en soie et aimant en néodyme de 28 mm. BOOMER Boomer à... -
Seite 20: Déclarations Du Fabricant
Dimensions (L x H x P) : 190 x 268 x 215 mm Poids : 3,84 kg Accessoire inclus : Câble d’alimentation DECLARATIONS GARANTIE FABRICANT & LIMITATION DE RESPONSABILITÉ Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l‘adresse suivante : https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_PALMER5bb2340e52a8c. pdf Pour les réparations, veuillez contacter Adam Hall GmbH, Adam-Hall-Str. -
Seite 21: Español
ESPAÑOL ¡GRACIAS POR ELEGIR PALMER! Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años. Los productos de Palmer se caracterizan por su gran cali- ® dad, avalada por el prestigio de la marca y una dilatada experiencia como fabricante. Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto... - Seite 22 desenchufar el cable de la toma eléctrica. No tocar el cable eléctrico ni el adaptador de corriente con las manos húmedas. 29. No encienda y apague el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del sistema.
-
Seite 23: Introducción
INTRODUCCIÓN El compacto y potente STUDIOMON 5 de Palmer es un monitor de estudio de campo cercano de 2 vías con tecnología Bi-Amping. Dispone de un woofer con blindaje magnético de 5 pulgadas con base de goma, un tweeter de 0,75 pulgadas con tapeta de seda y un puerto bass reflex para una respuesta de baja frecuencia ampliada. -
Seite 24: Conexiones, Elementos De Manejo Yelementos De Visualización
CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN TOMA DE RED Y SOPORTE DE FUSIBLE Toma eléctrica IEC con soporte de fusible integrado. En la entrega se incluye un cable de red adecuado para el producto. NOTA IMPORTANTE: El fusible deberá sustituirse exclusivamente por otro del mismo tipo. Preste atención a las características que aparecen impresas en la carcasa del equipo. -
Seite 25: Datos Técnicos
LED DE ENCENDIDO El LED de encendido situado en la parte delantera del monitor se ilumina al encender el equipo tras haberlo conectado correctamente a la red eléctrica. TWEETER Tweeter con tapeta de seda de 19 mm e imán de neodimio de 28 mm. WOOFER Woofer con blindaje magnético de 127 mm, con membrana de polipropileno, base de goma y sistema magnético ventilado (imán de ferrita de 80 mm). -
Seite 26: Declaraciones Del Fabricante
Acabado de la carcasa: barnizado / revestido Color de la carcasa: negro Diseño de la carcasa: bass reflex Dimensiones (anchura x altura x 190 x 268 x 215 mm profundidad): Peso: 3,84 kg Accesorios incluidos: cable de red DECLARACIÓN DEL FABRICANTE GARANTÍA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD Consulte nuestras condiciones de garantía y limitaciones de responsabilidad en:https://cdn-shop.adamhall. -
Seite 27: Polski
Firma Palmer gwarantuje to swoją marką i wielo- ® letnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki Palmer . Dalsze informacje na ® temat firmy Palmer dostępne są... - Seite 28 przy gnieździe sieciowym, przy adapterze sieciowym ani przy gnieździe urządzenia. 28. Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze łatwo dostępny. Odłączyć urządzenie od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać...
-
Seite 29: Wprowadzenie
WPROWADZENIE Kompaktowe urządzenie STUDIOMON 5 marki Palmer to 2-drożny monitor studyjny bliskiego pola o dużej mocy z technologią bi-ampingu. Jest wyposażony w magnetycznie ekranowany 5-calowy głośnik nisko- tonowy z gumowym zawieszeniem, 0,75-calowy głośnik wysokotonowy z jedwabną kopułką oraz tunel bass reflex, zwiększający sprawność głośnika w zakresie niskich częstotliwości. Głośniki są podłączone do 30-watowych wzmacniaczy klasy AB i zapewniają... -
Seite 30: Gniazda, Elementy Obsługi I Wskaźniki
GNIAZDA, ELEMENTY OBSŁUGI I WSKAŹNIKI GNIAZDO SIECIOWE I PODSTAWA BEZPIECZNIKOWA Gniazdo sieciowe IEC z wbudowaną podstawą bezpiecznikową. Kabel zasilania znajduje się w zestawie. WAŻNE: Bezpiecznik wymieniać wyłącznie na bezpiecznik tego samego typu. Postępuj zgodnie z etykietą na obudowie. W razie wielokrotnego zadziałania bezpiecznika skontaktuj się z autoryzowanym centrum serwisowym. -
Seite 31: Dane Techniczne
POWER-LED Dioda POWER-LED umieszczona na przedzie monitora świeci po prawidłowym podłączeniu urządzenia do zasilania i włączeniu go. GŁOŚNIK WYSOKOTONOWY Głośnik wysokotonowy z 19-milimetrową jedwabną kopułką oraz 28-milimetrowym magnesem neodymowym. GŁOŚNIK NISKOTONOWY Ekranowany magnetycznie 127-milimetrowy głośnik niskotonowy z membraną polipropylenową, gumowym zawieszeniem i wentylowanym magnesem (80-milimetrowy magnes ferrytowy). -
Seite 32: Deklaracje Producenta
Waga: 3,84 kg Akcesoria zawarte w zestawie: kabel zasilania DEKLARACJE PRODUCENTA GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI Nasze aktualne warunki gwarancji i informacje dotyczące ograniczenia odpowiedzialności znajdą Państwo na stronie: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_PALMER5b- b2340e52a8c.pdf. W razie konieczności skorzystania z serwisu proszę skontaktować się z firmą Adam Hall GmbH, Adam-Hall-Str. -
Seite 33: Italiano
, con il suo nome e la pluriennale ® esperienza, rappresenta un‘azienda produttrice di prodotti audio di qualità. Leggete attentamente questo manuale d‘uso per utilizzare al meglio il vostro nuovo prodotto Palmer ® Per maggiori informazioni su Palmer , consultate la nostra pagina web www.palmer-germany.com. - Seite 34 29. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarne la durata. 30. NOTA IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato. 31.
-
Seite 35: Introduzione
INTRODUZIONE Il compatto e potente Palmer STUDIOMON 5 è un monitor da studio nearfield a 2 vie con tecnologia bi-am- ping. Dispone di un woofer da 5 pollici con schermatura magnetica e sospensione in gomma, un tweeter a cupola in seta da 0,75 pollici e una porta bass reflex per una migliore risposta alle basse frequenze. -
Seite 36: Connessioni, Elementi Di Comando Edi Visualizzazione
CONNESSIONI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE PRESA DI RETE E PORTAFUSIBILI Presa di rete IEC con portafusibili integrato. In dotazione viene fornito un cavo di alimentazione idoneo. NOTA IMPORTANTE: sostituire il fusibile solo con un altro dello stesso tipo. Prestare attenzione alla dicitura riportata sulla cassa. -
Seite 37: Dati Tecnici
LED POWER Il LED Power situato nella parte anteriore del monitor si accende non appena il dispositivo viene collegato correttamente alla rete elettrica e acceso. TWEETER Tweeter a cupola in seta da 19 mm e magnete al neodimio da 28 mm. WOOFER Woofer da 127 mm con schermatura magnetica e membrana in polipropilene, sospensione in gomma e sistema magnetico ventilato (magnete in ferrite da 80 mm). -
Seite 38: Dichiarazioni Del Produttore
Peso: 3,84 kg Accessori inclusi: cavo di alimentazione DICHIARAZIONI DEL PRODUTTORE GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: htt- ps://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_PALMER5bb2340e52a8c.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail Info@adamhall.com / +49 (0)6081 / 9419-0. - Seite 40 Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 01...
