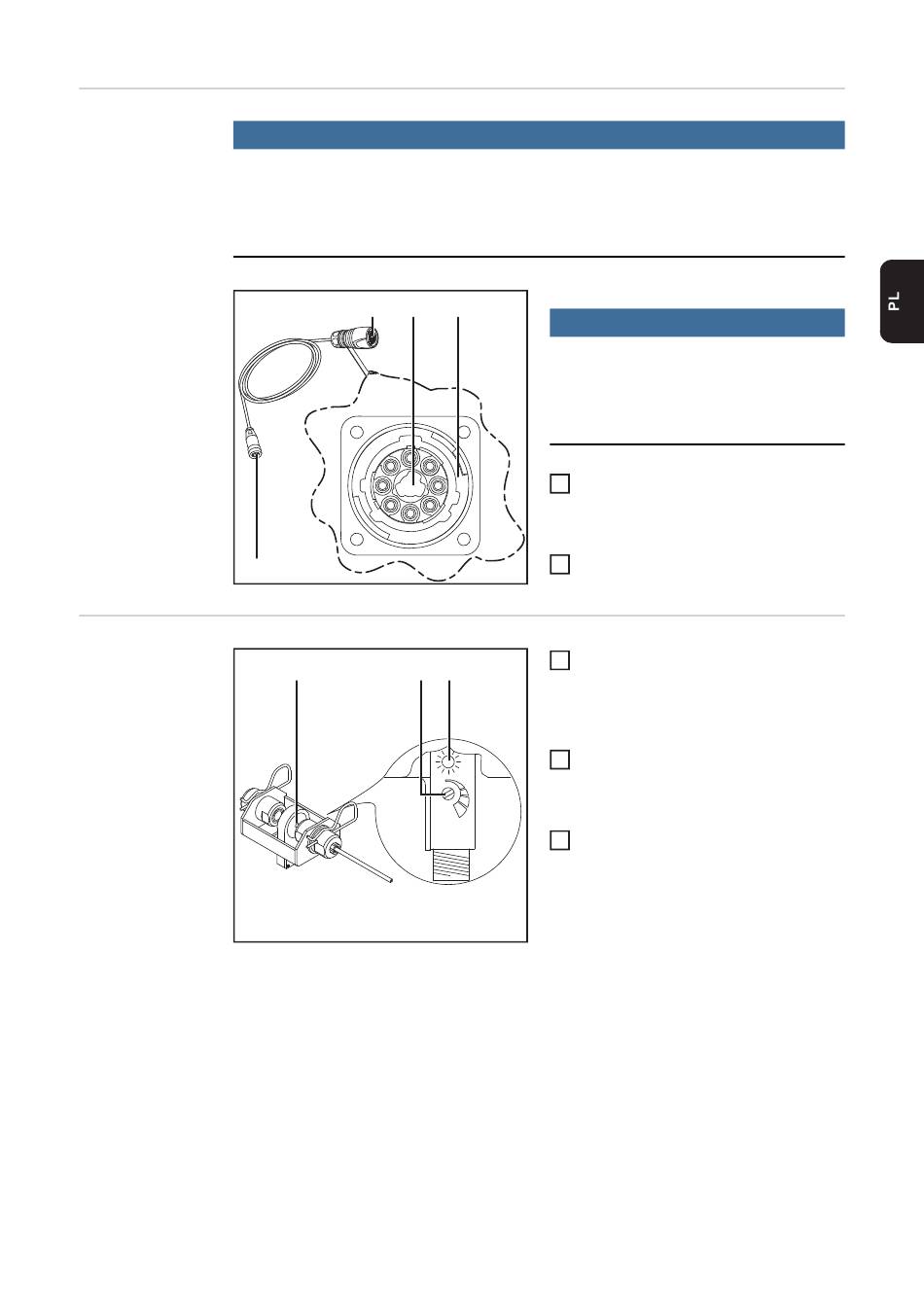

Podłączenie czuj-
WSKAZÓWKA!
nika
Podajnik drutu / SplitBox rozpoznaje czujnik podłączony do przewodu połączenio-
wego! Dlatego z każdym czujnikiem należy używać wyłącznie dołączonego przewo-
du połączeniowego — przewód połączeniowy czujnika jest oznaczony numerem
artykułu i oznaczeniem czujnika.
(4)
Regulacja czujni-
ka pierścieniowe-
go końca drutu
OPT/i WF R
(1) (3) (2)
(1) (2) (3)
WSKAZÓWKA!
Wtyczkę (1) przewodu połączeniowego
podłączać jedynie do przyłączy
czujnika (2) z czerwonym
kodowaniem (3)
Podłączyć wtyczkę (1) przewodu
1
połączeniowego do przyłącza OPT/i
Ext. wtyczki czujnika (2) podajnika dru-
tu / SplitBox.
Podłączyć wtyczkę (4) do czujnika.
2
Stosowany drut elektrodowy obracać
1
w otworze (1) czujnika w trakcie całe-
go procesu regulacji.
- Dioda (3) świeci, gdy czujnik wy-
kryje drut elektrodowy.
Cofnąć śrubę regulacyjną (2), aż
2
dioda (3) przestanie świecić.
- Czujnik drutu jest dezaktywowa-
ny.
Obrócić śrubę regulacyjną (2) tylko na
3
tyle, aby dioda (3) znów zaczęła świe-
cić.
- Ustawiona jest najmniejsza
czułość czujnika.
- Zapobiegnie to niepożądanemu
wyzwalaniu czujnika.
