Sensor anschlie-
HINWEIS!
ßen
Der Drahtvorschub / die SplitBox erkennt den angesteckten Sensor am Verbin-
dungskabel! Daher für jeden Sensor nur das mitgelieferte Verbindungskabel ver-
wenden - das Verbindungskabel des Sensors ist mit der Artikelnummer und
Bezeichnung des Sensors markiert.
(4)
OPT/i WF R Draht-
ende-Ringsensor
einstellen
(1) (3) (2)
(1) (2) (3)
HINWEIS!

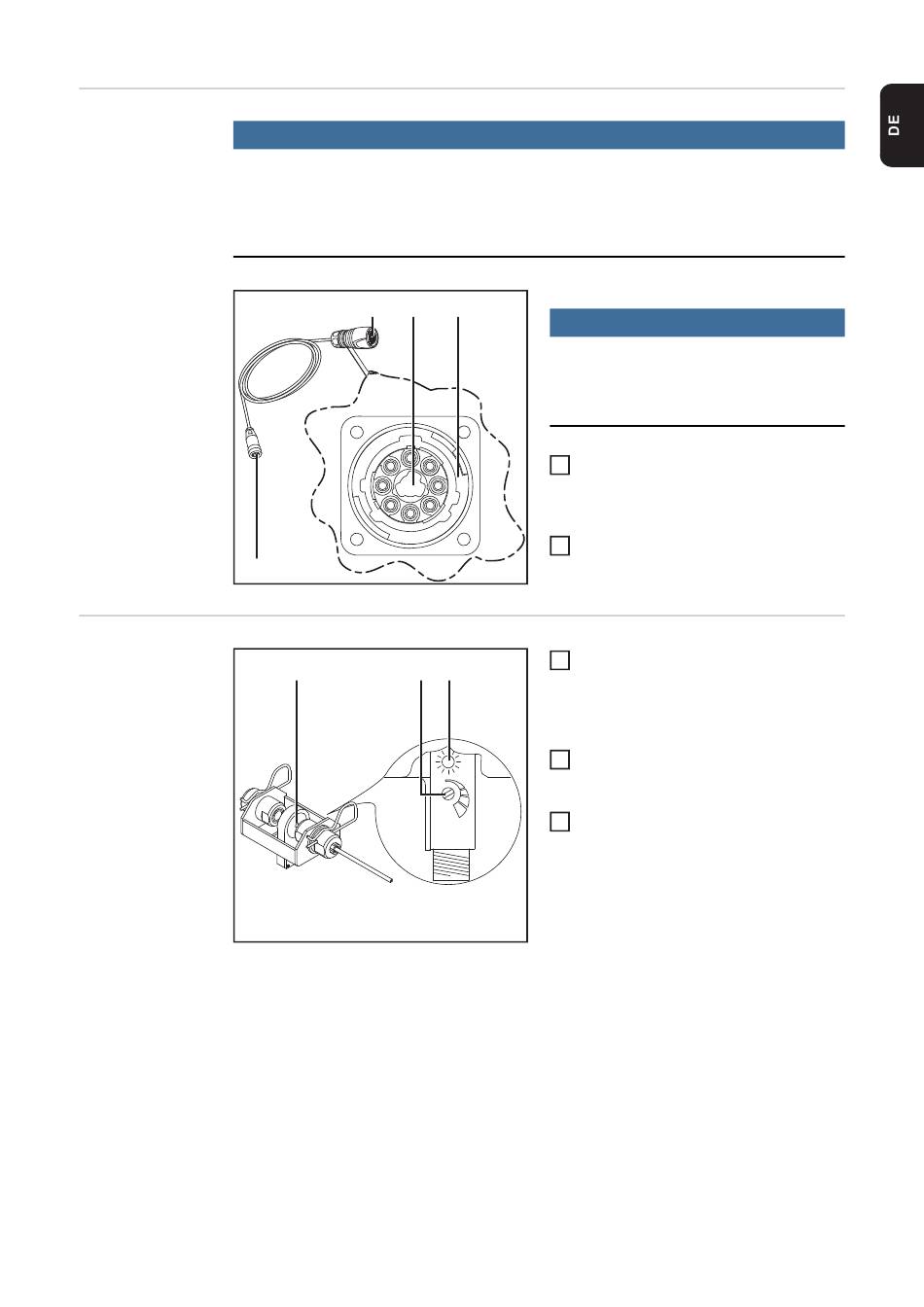

Den Stecker (1) des Verbindungskabels
nur an Sensoranschlüsse (2) mit einer
roten Codierung (3) anschließen.
Stecker (1) vom Verbindungskabel an
1
einen Anschluss OPT/i Ext. Sensorste-
cker (2) des Drahtvorschubes / der
SplitBox anschließen
Stecker (4) an den Sensor anschließen
2
Verwendete Drahtelektrode in der Öff-
1
nung (1) des Sensors während des ge-
samten Einstellvorganges kreisen
- LED (3) leuchtet, wenn der Sensor
die Drahtelektrode erkennt
Einstellschraube (2) zurückdrehen, bis
2
die LED (3) erlischt
- Drahtsensor ist deaktiviert
Einstellschraube (2) nur so weit vor-
3
drehen, bis die LED (3) wieder auf-
leuchtet
- Der Sensor ist nun mit der ge-
ringsten Sensibilität eingestellt
- Ungewolltes Ansprechen des
Sensors wird somit verhindert
