OHAUS Ranger RD Bedienungsanleitung
Kompaktwaagen
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für OHAUS Ranger RD
Inhaltszusammenfassung für OHAUS Ranger RD

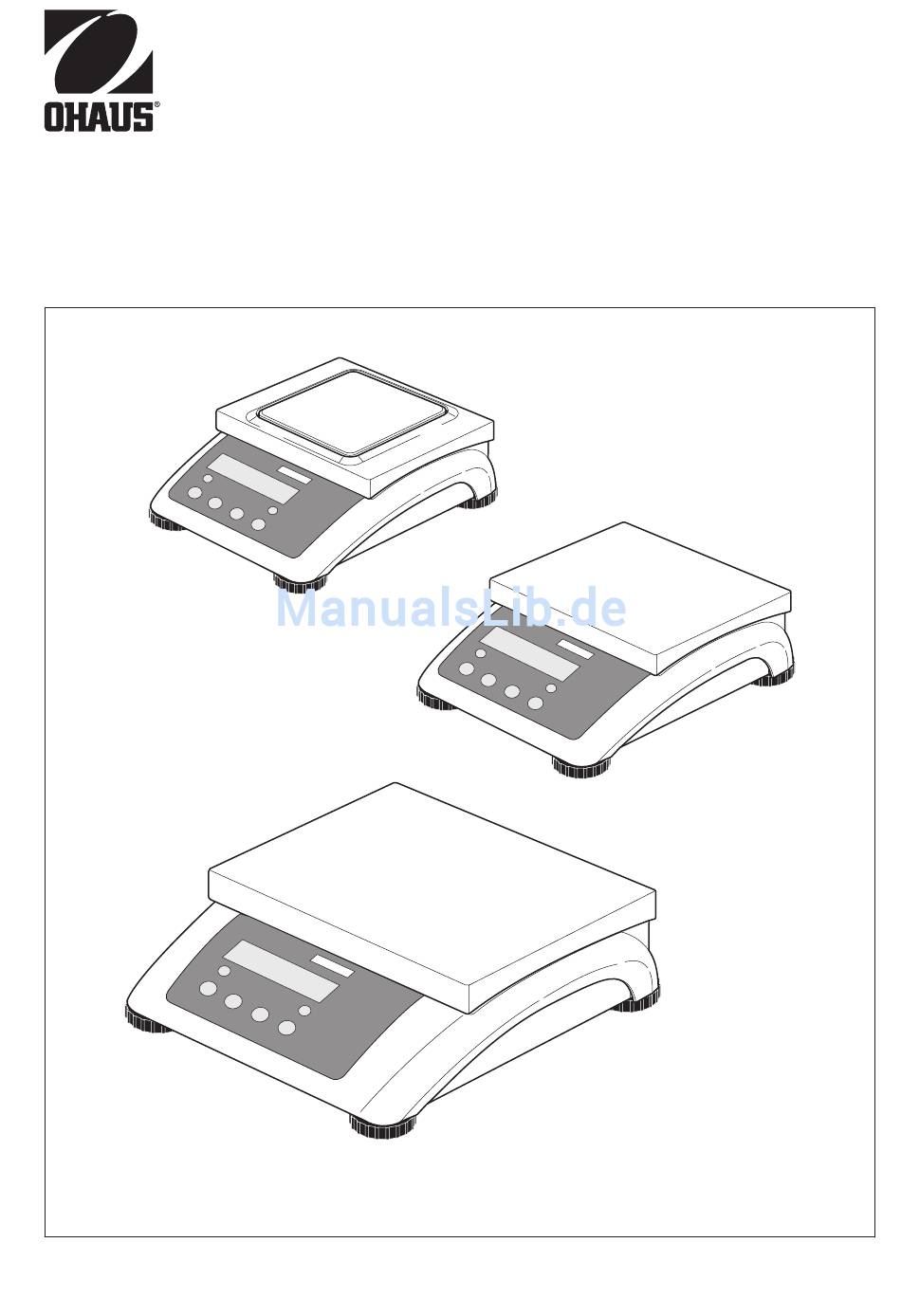

- Seite 1 Kompaktwaagen Ranger RD Bedienungsanleitung...
- Seite 2 @@@@@...
-
Seite 3: Inhaltsverzeichnis
Ranger RD Inhaltsverzeichnis Inhaltsverzeichnis Seite Einführung ..................6 Sicherheitshinweise ................6 Beschreibung ...................7 Inbetriebnahme ................11 Bedienung ..................13 Ein- und Ausschalten ..............13 Nullstellen und Nullnachführung ............13 Einfaches Wägen ................13 Wägen mit Tara ................14 Dynamisches Wägen ..............15 Resultate protokollieren ..............15 Reinigung ..................16 Einstellungen im Menü ..............17 Bedienung des Menüs ..............17... -
Seite 4: Einführung
Einführung Ranger RD 1 Einführung Sicherheitshinweise VORSICHT! Ranger RD nicht in explosionsgefährdeter Umgebung einsetzen! Für explosionsgefährdete Umgebungen gibt es spezielle Geräte in unserem Sortiment. VORSICHT! In folgenden Fällen ausschließlich Waagen mit Schutzgrad IP65 verwenden: Die Waage wird in Nassbereichen eingesetzt. -
Seite 5: Beschreibung
Ranger RD Einführung VORSICHT! Kompaktwaage sorgfältig behandeln. Die Waage ist ein Präzisionsinstrument. Bei demontierter Waagschale den Bereich unter dem Lastplattenträger niemals mit einem festen Gegenstand reinigen! Keine hohen Überlasten auflegen. Schläge auf die Waagschale vermeiden. Entsorgung Bei der Entsorgung die geltenden Umweltvorschriften beachten. -
Seite 6: Übersicht
Einführung Ranger RD 1.2.1 Übersicht Display Waagenspezifikationen Lastplatte Stellfüße Tasten Anschluss Stromversorgung Schnell- und Fein- druckausgleich, nur bei Schutzart IP65 Optionale Schnittstelle RS232-Schnittstelle... - Seite 7 Ranger RD Einführung 1.2.2 Anzeige Aktive Schnittstelle Wägebereichsanzeige Ladezustand des Akkus; nur bei Waagen mit Akku vorhanden Symbol zur Anzeige von Nettowerten Symbol für dynamisches Wägen Gewichtseinheiten 7-Segment-Anzeige, 7 Stellen, mit Dezimalpunkt Stillstandskontrolle (erlischt, wenn ein stabiler Gewichtswert erreicht ist) Vorzeichen 10 Kennzeichnung für veränderte oder berechnete Gewichtswerte, z.
- Seite 8 Einführung Ranger RD 1.2.3 Tastatur Hauptfunktionen Taste Funktion im Bedienmodus Funktion im Menü Gerät ein-/ausschalten; abbrechen Zum letzten Menüpunkt –End– Waage nullstellen Zurück blättern Waage tarieren Vorwärts blättern Transfertaste Menüpunkt aktivieren Langer Tastendruck: Menü aufrufen Gewählte Einstellung übernehmen Zusatzfunktionen Taste...
-
Seite 9: Inbetriebnahme
Ranger RD Einführung Inbetriebnahme 1.3.1 Standortwahl oder Standortänderung Der richtige Standort ist entscheidend für die Genauigkeit der Wägeresultate! Stabile, erschütterungsfreie und möglichst horizontale Lage wählen. Der Untergrund muss das Gewicht der voll belasteten Waage sicher tragen können. Folgende Umweltbedingungen beachten: Keine direkte Sonneneinstrahlung •... - Seite 10 Ranger RD Hinweis Teilgeeichte Waagen (Waagen mit Erststufeneichung) müssen durch eine autorisierte Stelle oder den OHAUS Service geeicht werden. OHAUS Service rufen. Waagen mit eingebautem Akku können bei normalem Gebrauch ca. 30 Stunden netzunabhängig arbeiten. Voraussetzung hierfür ist, dass die Hintergrundbeleuch- tung ausgeschaltet ist und keine Peripheriegeräte angeschlossenen sind.
-
Seite 11: Bedienung
Ranger RD Bedienung 2 Bedienung Ein- und Ausschalten Einschalten ON/OFF drücken. Die Waage führt einen Anzeigetest durch. Wenn die Gewichtsanzeige erscheint, ist die Waage wägebereit. Ausschalten ON/OFF drücken. Bevor die Anzeige erlischt, erscheint kurz -OFF-. Nullstellen und Nullnachführung Nullstellen korrigiert den Einfluss leichter Verschmutzungen auf der Lastplatte. -
Seite 12: Wägen Mit Tara
Bedienung Ranger RD Wägen mit Tara 2.4.1 Tarieren Leeren Behälter auflegen und TARE drücken. Die Nullanzeige und das Symbol NET erscheinen. Das Taragewicht bleibt so lange gespeichert, bis es gelöscht wird. 2.4.2 Tara löschen Waage entlasten und TARE drücken. Das Symbol NET erlischt, die Nullanzeige erscheint. -
Seite 13: Dynamisches Wägen
Ranger RD Bedienung Dynamisches Wägen Mit der Funktion dynamisches Wägen können Sie unruhige Wägegüter wägen, z. B. lebende Tiere. Ist die Funktion aktiviert, erscheint das Symbol in der Anzeige. Beim dynamischen Wägen errechnet die Waage den Mittelwert aus 56 Wägungen innerhalb von 4 Sekunden. -
Seite 14: Reinigung
Bedienung Ranger RD Reinigung VORSICHT! Stromschlag-Gefahr! Vor dem Reinigen mit einem feuchten Lappen den Netzstecker ziehen, um das Gerät vom Stromnetz zu trennen. VORSICHT! Bei demontierter Waagschale den Bereich unter dem Lastplattenträger niemals mit einem festen Gegenstand reinigen! Die Wägezelle kann beschädigt werden. -
Seite 15: Einstellungen Im Menü
Ranger RD Einstellungen im Menü 3 Einstellungen im Menü Im Menü lassen sich Geräteeinstellungen ändern und Funktionen aktivieren. Damit ist eine Anpassung an individuelle Wägebedürfnisse möglich. Das Menü besteht aus 6 Hauptpunkten, die auf mehreren Ebenen weitere Unterpunkte enthalten. Bedienung des Menüs 3.1.1... -
Seite 16: Parameter Wählen Und Einstellen
Einstellungen im Menü Ranger RD 3.1.2 Parameter wählen und einstellen COdE tErMINL COMMUNI APPLIC dIAGNOS SCALE COM 2 COM 1 dISPLAY tArE dEVICE ACCESS rESEt PWr.OFF b.LIGHt SLEEP MOdE PriNtEr PArAMEt rSt. COMX Blättern auf einer Ebene Vorwärts blättern: No drücken. -
Seite 17: Übersicht
Ranger RD Einstellungen im Menü Übersicht Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Ebene 6 Seite SCALE dISPLAY UNIt1 g, kg, oz, lb, t UNIt2 g, kg, oz, lb, t rESOLU UNt.rOLL ON, OFF tArE A-tArE ON, OFF ChAIn.tr... - Seite 18 Einstellungen im Menü Ranger RD Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Ebene 6 Seite dt-G GrOSS ON, OFF tArE ON, OFF ON, OFF COnt-Wt 2nd.dISP PriNtEr tEmPLat StdArd, tEMPLt1, tEMPLt2 ASCi.Fmt LINE.FMt MULtI SINGLE 1 ... 100 LENGtH , ;...
-
Seite 19: Waageneinstellungen (Scale)
Ranger RD Einstellungen im Menü Waageneinstellungen (SCALE) 3.3.1 CAL – Kalibrieren (Justieren) Dieser Menüpunkt ist bei geeichten Waagen ohne internes Justiergewicht nicht verfüg- bar. Intern Für Waagen mit internem Justiergewicht: 1. Waage entlasten. 2. Menüpunkt CAL mit MENU aktivieren. Die Waage kalibriert mit dem internen Justiergewicht, in der Anzeige erscheint -Int CAL-. - Seite 20 Einstellungen im Menü Ranger RD 3.3.3 TARA – Tara-Funktion Automatisches Tarieren ein-/ausschalten A-tArE Folge-Tara ein-/ausschalten CHAIn.tr Automatisches Tarieren mit automatischem Löschen des Taragewichts beim Ent- A.CL-tr lasten der Waage ein-/ausschalten 3.3.4 ZERO – Automatische Nullnachführung Dieser Menüpunkt erscheint nicht bei geeichten Waagen.
-
Seite 21: Fact - Automatische Temperaturabhängige Justierung
Ranger RD Einstellungen im Menü 3.3.7 FACT – Automatische temperaturabhängige Justierung Dieser Menüpunkt erscheint nur bei Waagen mit internem Justiergewicht. Festlegung des Temperaturunterschieds für die automatische Justierung tEMP Automatische Justierung bei Temperaturunterschied ausschalten • Automatische Justierung bei einer Temperaturänderung von 1 K, 2 K, 3 K oder •... -
Seite 22: Terminaleinstellungen (Terminal)
Einstellungen im Menü Ranger RD Terminaleinstellungen (TERMINAL) 3.5.1 DEVICE – Schlafmodus, Energiesparmodus und Anzeigenbeleuchtung Dieser Menüpunkt erscheint nur bei Geräten im Netzbetrieb. SLEEP Wenn SLEEP eingeschaltet ist, schaltet das Gerät bei Nichtgebrauch die Anzeige und Beleuchtung nach der eingestellten Zeitspanne aus. Bei einem Tastendruck oder einer Gewichtsveränderung werden Anzeige und Beleuchtung wieder eingeschaltet. -
Seite 23: Schnittstellen Konfigurieren (Communication)
Automatische Ausgabe stillstehender Resultate an den Drucker (z. B. für Serien- A.Print wägungen) Fortlaufende Ausgabe aller Gewichtswerte über die Schnittstelle CONtINU Bidirektionale Kommunikation über OHAUS oder MT-SICS-Befehle, Steuerung der dIALOG Waage über einen PC Wie CONtINU, siehe oben, aber mit 2 fixen Leerzeichen vor der Einheit (kompatibel CONt.OLd... - Seite 24 Einstellungen im Menü Ranger RD 3.6.3 COM1/COM2 -> PARAMET – Kommunikationsparameter Baudrate wählen: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 baud bAUd Parität wählen: 7 none, 8 none, 7 odd, 8 odd, 7 even, 8 even PAritY Handshake wählen: NO, XONXOFF, nEt 422, nEt 485 (Netzwerkbetrieb nach H.SHAKE...
- Seite 25 Ranger RD Einstellungen im Menü 3.6.5 OPTION – Optionen konfigurieren Wenn keine Option eingebaut oder sie noch nicht konfiguriert ist, erscheint N.A. im Display. Konfiguration der Ethernet-Schnittstelle EtH.NEt IP-Adresse eingeben • IP.AddrS Subnet-Adresse eingeben • SUBNEt Gateway-Adresse eingeben • GAtEWAY Konfiguration der USB-Schnittstelle Test der USB-Schnittstelle.
- Seite 26 Einstellungen im Menü Ranger RD 3.6.6 DEF.PRN – Templates konfigurieren Template1 oder Template 2 wählen tEMPLt1/tEMPLt2 Zeile wählen LINE 1 ... 20 Zeile nicht genutzt • NOt.USEd Zeile als Kopfzeile. Der Inhalt der Kopfzeile muss über einen Schnittstellenbefehl • HEAdEr definiert werden, siehe Abschnitt 4.1.
-
Seite 27: Diagnose Und Ausdrucken Der Menüeinstellungen (Diagnos)
Ranger RD Einstellungen im Menü Diagnose und Ausdrucken der Menüeinstellungen (DIAGNOS) Waage testen tESt SC Intern Waage testen mit dem internen Justiergewicht Während des Tests erscheint -Int CAL- in der Anzeige. • Nach Abschluss des Tests erscheint im Idealfall kurz *d=0.0g in der Anzeige, •... -
Seite 28: Schnittstellenbeschreibung
Schnittstellenbeschreibung Ranger RD 4 Schnittstellenbeschreibung OHAUS-Schnittstellenbefehle Die Kompaktwaagen Ranger RD unterstützen den Befehlssatz OHAUS. Mit OHAUS-Befehlen lässt sich die Waage von einem PC aus konfigurieren, abfragen und bedienen. 4.1.1 Verfügbare OHAUS-Befehle Befehl Bedeutung Druckt das Gewicht (stabil oder instabil) nach dem Befehl "P"... -
Seite 29: Ausgabeformat
Ranger RD Schnittstellenbeschreibung 4.1.4 Ausgabeformat Antwort auf den Befehl P Feld 6 7 8 9 POL SP SP W W W W W W W SP UN UN SP ST SP N N N CR LF Feld 1: POL = Polarität, Leerzeichen, falls positiv, - falls negativ Felder 2, 4, 6, 8: SP = Leerzeichen Feld 3: W = Gewicht bis zu 6 Stellen zuzüglich Dezimalpunkt... -
Seite 30: Sics-Schnittstellenbefehle
TOLEDO Standard Interface Command Set). Mit SICS-Befehlen lässt sich die Waage von einem PC aus konfigurieren, abfragen und bedienen. SICS-Befehle sind in verschiedene Levels unterteilt. Um die MT-SICS-Befehle zu verwenden, senden Sie zuerst den OHAUS-Befehl PSI. Um zum OHAUS-Befehlssatz zurückzukehren, senden Sie den OHAUS-Befehl POH. 4.2.1 Verfügbare SICS-Befehle... - Seite 31 Ranger RD Schnittstellenbeschreibung Befehl Bedeutung LEVEL 2 Justieren mit externem Justiergewicht Justieren mit internem Justiergewicht Waagen-ID Waagen-Typ P100 Ausdruck auf Streifendrucker P101 Stabilen Gewichtswert an den Drucker senden P102 Gewichtswert sofort an den Drucker senden Power On/Off SIRU Gewichtswert in der aktuellen Einheit sofort senden und wiederholen Gewichtswert sofort in der aktuellen Einheit senden Stabilen Gewichtswert senden und nach jeder Gewichtsänderung wiederholen...
- Seite 32 Schnittstellenbeschreibung Ranger RD Befehl Bedeutung Datensatz sofort senden SXIR Datensatz sofort senden und wiederholen Gewichtseinheit umschalten 4.2.2 Voraussetzungen für die Kommunikation zwischen Waage und PC Die Waage muss mit einem geeigneten Kabel mit der RS232-, RS485-, USB- oder • Ethernet-Schnittstelle eines PCs verbunden sein.
-
Seite 33: Toledo Continuous-Mode
Ranger RD Schnittstellenbeschreibung TOLEDO Continuous-Mode 4.3.1 TOLEDO Continuous-Befehle Im TOLEDO Continuous-Mode unterstützt die Waage die folgenden Input-Befehle: Befehl Bedeutung P <CR><LF> Ausdrucken des aktuellen Resultats T <CR><LF> Tarieren der Waage Z <CR><LF> Nullstellen der Anzeige C <CR><LF> Löschen des aktuellen Werts Tx.xxx <CR><LF>... - Seite 34 Schnittstellenbeschreibung Ranger RD Statuswort A Status Bit Funktion Auswahl Dezimal- position 0.0X 0.00X 0.000X 0.0000X Ziffern- schritt Statuswort B Statuswort C Funktion/Wert Funktion/Wert Brutto/Netto: Netto = 1 Vorzeichen: Negativ = 1 Überlast = 1 Bewegung = 1 Druckanfrage = 1...
-
Seite 35: Ereignis- Und Fehlermeldungen
Ranger RD Ereignis- und Fehlermeldungen 5 Ereignis- und Fehlermeldungen Fehler Ursache Behebung Anzeige dunkel Hinterleuchtung zu dunkel einge- Hinterleuchtung (b.LIGHt) • stellt heller einstellen Keine Netzspannung Netz prüfen • Gerät ausgeschaltet Gerät einschalten • Netzkabel nicht eingesteckt Netzstecker einstecken •... - Seite 36 Ereignis- und Fehlermeldungen Ranger RD Fehler Ursache Behebung Gewichtsanzeige unstabil Unruhiger Aufstellplatz Vibrationsadapter anpassen • Zugluft Zugluft vermeiden • Unruhiges Wägegut Dynamisch wägen • Berührung zwischen Lastplatte Berührung beseitigen • und/oder Wägegut und Umgebung Netzstörung Netz prüfen • Falsche Gewichtsanzeige...
-
Seite 37: Technische Daten Und Zubehör
Ranger RD Technische Daten und Zubehör 6 Technische Daten und Zubehör Technische Daten 6.1.1 Typenschlüssel Die Kompaktwaagen RD..S / RD..S IP65 / RD..M gibt es mit verschiedenen Kapazi- täten und Lastplatten, die aus der kompletten Typenbezeichnung ersichtlich sind. Beispiel RD6RS Kompaktwaage mit Kapazität 6 kg und kleiner Lastplatte... - Seite 38 Technische Daten und Zubehör Ranger RD RD..S / RD..S IP65 / RD..M Netzanschluss Direktanschluss ans Netz (Netzspannungsschwankung nicht größer als ±10% der Nennspannung): 230 V, 50 Hz, 70 mA • 240 V, 50 Hz, 70 mA • 120 V, 60 Hz, 90 mA •...
- Seite 39 Ranger RD Technische Daten und Zubehör 6.1.3 Wägebereiche und Ablesbarkeit RD..S Die Kompaktwaagen RD..S mit Dehnungsmessstreifen werden in der Konfiguration 2 x 3000 d ausgeliefert. Mit optionalen "Premium"-Wägezellen sind auch höhere Ablesbarkeiten ab Werk möglich. Kapazität Konfiguration 2 x 3000 d (Standard) 1 x 6000 d (mit optionalen "Premium"-Wägezellen...
-
Seite 40: Abmessungen
Technische Daten und Zubehör Ranger RD 6.1.5 Abmessungen RD..S.. RD..R.. – – RD..L.. – – Maße in mm 6.1.6 Nettogewichte Modell ohne Akku mit Akku mit internem Justiergewicht (ohne Akku) RD..RS 4.6 kg 5.3 kg – RD..RS IP65 4.7 kg 5.4 kg... -
Seite 41: Belegung Der Schnittstellenanschlüsse
Ranger RD Technische Daten und Zubehör 6.1.7 Schnittstellenanschlüsse Die Kompaktwaagen können mit maximal 2 Schnittstellen ausgerüstet sein. Folgende Kombinationen sind möglich: COM1 COM2 Bemerkung RS232 – RS232 RS232 RS485 RS232 COM1 wahlweise als RS422 oder RS485 zu betreiben RS232 Ethernet nicht für RD..S IP65... -
Seite 42: Zubehör
Technische Daten und Zubehör Ranger RD Zubehör Bezeichnung Bestellnummer Schutzhülle für RD..R.. 21203719 Schutzhülle für RD..L.. 21203720 RS232-Kabel für PC 80500525 RS232-Kabel für Zweitwaage 80500526 RS232-Kabel für Drucker SF42 80500571 Diebstahlsicherung 80850000 Shutzhülle für RD..R.. 80850083 Shutzhülle für RD..L.. 80850084... -
Seite 43: Anhang
Eichschild haben, tragen nebenstehendes Kennzeichen auf dem Packetikett. Der zweite Schritt der Eichung ist durch den behördlich anerkannten OHAUS Service Service oder durch den Eichbeamten durchzuführen. Bitte nehmen Sie mit dem OHAUS Kundendienst Kontakt auf. Der erste Schritt der Eichung wurde im Herstellerwerk durchgeführt. Er umfasst alle Prüfungen gemäß... -
Seite 44: Geo-Tabellen
Anhang Ranger RD Geo-Tabellen Der Geo-Wert gibt bei vom Hersteller geeichten Waagen an, für welches Land oder für welche geografische Zone die Waage geeicht ist. Der in der Waage eingestellte Geo- Wert (z. B. "Geo 18") wird kurz nach dem Einschalten angezeigt oder ist auf einem Etikett angegeben. - Seite 45 Ranger RD Anhang Geografische Breite Geo-Wert Land 43°37' – 48°15' Rumänien 55°20' – 62°00' Schweden 62°00' – 69°04' 45°49' – 47°49' Schweiz 47°44' – 49°46' Slowakische Republik 45°26' – 46°35' Slowenien 36°00' – 43°47' Spanien 48°34' – 51°03' Tschechien 35°51' – 42°06' Türkei...
- Seite 46 Anhang Ranger RD GEO-WERTE 6000e/7500e, OIML Klasse III (Höhe ≤1000 m) 7.3.2 Geografische Breite Geo-Wert 00°00' – 12°44' 05°46' – 17°10' 12°44' – 20°45' 17°10' – 23°54' 20°45' – 26°45' 23°54' – 29°25' 26°45' – 31°56' 29°25' – 34°21' 31°56' – 36°41' 34°21' –...
-
Seite 47: Musterprotokolle
Ranger RD Anhang Musterprotokolle Wägung mit Tara Dynamische Wägung Ausdruck mit Header OHAUS CORP. www.ohaus.com G = Bruttogewicht N = Nettogewicht T = Tara Dyn WT = dynamisch ermitteltes Gewicht Protokoll der Waageneinstellungen (Menüpunkt List, siehe Seite 27) SOFTWARE VER 7-0-1.01b... -
Seite 48: Index
Index Ranger RD 8 Index Ablesbarkeit ......41 Netzanschluss ......40 Abmessungen ......42 Nullstellen .......13 Anzeige ........9 Anzeigegenauigkeit....21 Optionen .........27 Applikationen ......39 OHAUS Befehle......30 Ausrichten ......11 Ausschalten ......13 Passwort.........17 Protokoll .........15 Bedienermenü......17 RS422/RS485 ......34 Continuous-Mode .... - Seite 49 Garantie. Die Ohaus Corporation ist nicht für irgendwelche Folgeschäden haftbar. Da die Gesetzgebung in Bezug auf Garantien von Bundesstaat zu Bundesstaat und von Land zu Land unterschiedlich ist, wenden Sie sich bitte an Ohaus oder Ihren örtlichen Ohaus-Händler, wenn Sie weitere Einzelheiten erfahren wollen.
- Seite 50 Ohaus Corporation 19A Chapin Road P.O. Box 2033 Pine Brook, NJ 07058 USA Tel: (973) 377-9000 Fax: (973) 844-7177 www.ohaus.com Weltweite Geschäftsstellen *22017160* P/N 22017160 ©2007 Ohaus Corporation, alle Rechte vorbehalten Gedruckt in Deutschland...
