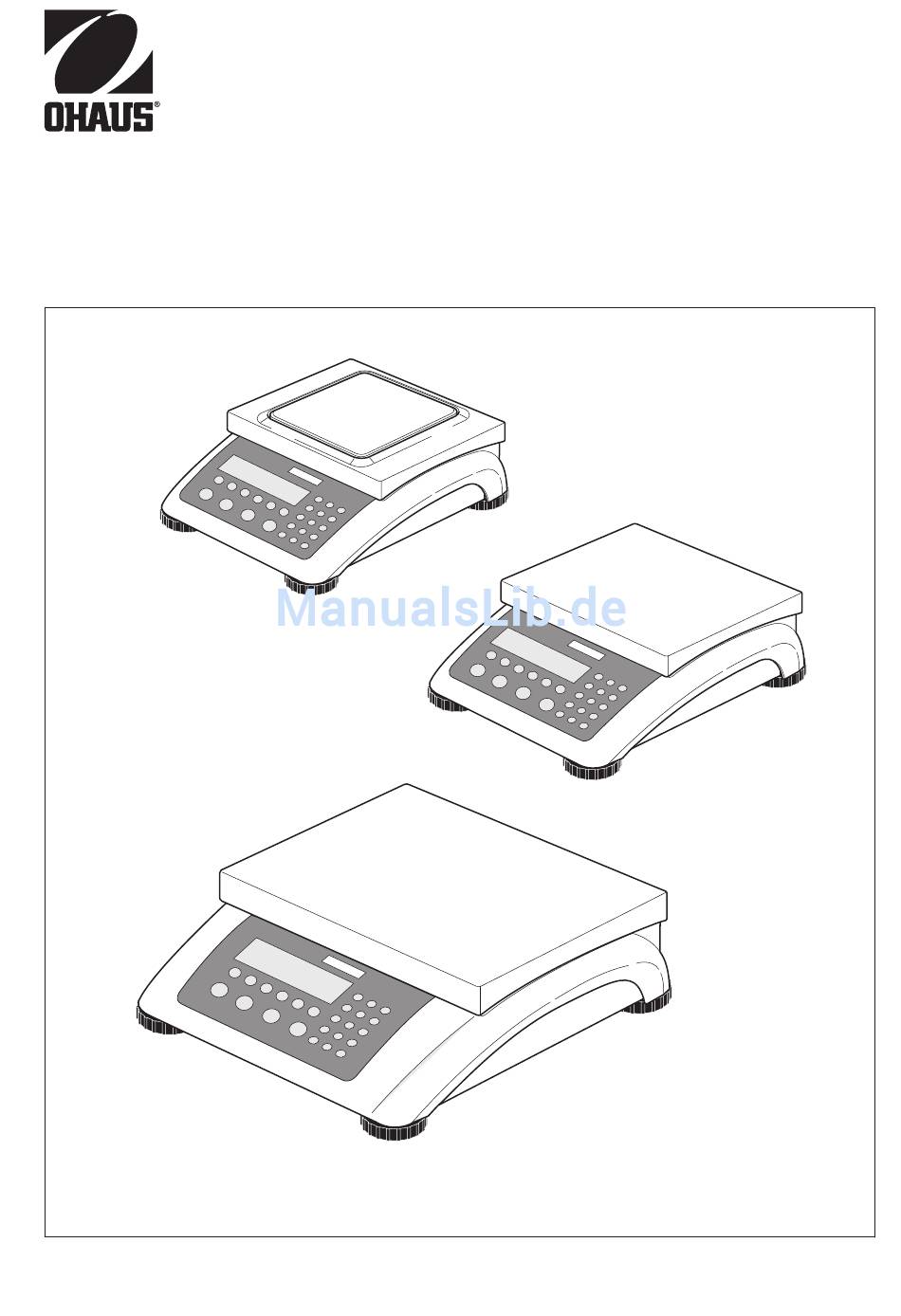

- Seite 1 Kompaktwaagen Ranger RP Bedienungsanleitung...
- Seite 2 @@@@@...
-
Seite 3: Inhaltsverzeichnis
Zählen mit zwei Waagen ..............28 Einstellungen im Menü ..............30 Bedienung des Menüs ..............30 Übersicht ..................32 Waageneinstellungen (SCALE) ............35 Applikationseinstellungen (APPLICATION) ..........38 Terminaleinstellungen (TERMINAL) ...........42 Schnittstellen konfigurieren (COMMUNICATION) ........43 Diagnose und Ausdrucken der Menüeinstellungen (DIAGNOS) .....47 Schnittstellenbeschreibung ............49 OHAUS-Schnittstellenbefehle ............49 SICS-Schnittstellenbefehle ..............51 TOLEDO Continuous-Mode ..............53... - Seite 4 Inhaltsverzeichnis Ranger RP Ereignis- und Fehlermeldungen ............56 Technische Daten und Zubehör ............58 Technische Daten ................58 Zubehör ..................64 Anhang ..................65 Hinweis für geeichte Waagen in EU-Ländern ........65 Sicherheitstechnische Prüfungen ............65 Geo-Tabellen .................66 Musterprotokolle ................69 Index ....................70...
-
Seite 5: Einführung
An der Geräterückseite einen Freiraum von mindestens 3 cm einhalten, um ein starkes Abknicken des Netzkabels zu verhindern. VORSICHT! Gerät keinesfalls öffnen! Bei Zuwiderhandlung erlischt der Garantieanspruch. Das Gerät darf nur von autorisier- tem Personal geöffnet werden. OHAUS Service rufen. -
Seite 6: Beschreibung
Einführung Ranger RP VORSICHT! Kompaktwaage sorgfältig behandeln. Die Waage ist ein Präzisionsinstrument. Bei demontierter Waagschale den Bereich unter dem Lastplattenträger niemals mit einem festen Gegenstand reinigen! Keine hohen Überlasten auflegen. Schläge auf die Waagschale vermeiden. Entsorgung Bei der Entsorgung die geltenden Umweltvorschriften beachten. Falls das Gerät mit einem Akku ausgerüstet ist: Der Akku enthält Schwermetalle und darf deshalb nicht mit dem normalen Müll ent- sorgt werden. -
Seite 7: Übersicht
Ranger RP Einführung 1.2.1 Übersicht Display Waagenspezifikationen Lastplatte Stellfüße Numerische Tasten Funktionstasten Anschluss Stromversorgung Optionale Schnittstelle RS232-Schnittstelle... - Seite 8 Einführung Ranger RP 1.2.2 Anzeige 7-Segment-Anzeige, 7 Stellen, mit Dezimalpunkt Aktive Schnittstelle Symbol zur Anzeige von Brutto- und Nettowerten Aktive Waage Wägebereichsanzeige Ladezustand des Akkus; nur bei Waagen mit Akku vorhanden Gewichtseinheiten Gewählte Referenzstückzahl Symbole für Optimierung des durchschnittlichen Stückgewichts und Summieren 10 Symbol für dynamisches Wägen 11 Grafische Anzeige des Wägebereichs, Anzeige für Kontrollwägen 12 Stillstandskontrolle (erlischt, wenn ein stabiler Gewichtswert erreicht ist)
- Seite 9 Ranger RP Einführung 1.2.3 Tastatur Hauptfunktionen Taste Funktion im Bedienmodus Funktion im Menü Gerät ein-/ausschalten; abbrechen Zum letzten Menüpunkt –End– Waage nullstellen Zurück blättern Waage tarieren Vorwärts blättern Transfertaste Menüpunkt aktivieren Langer Tastendruck: Menü aufrufen Gewählte Einstellung übernehmen Zusatzfunktionen Taste Funktion Infotaste: Zusatzinformationen abfragen, z.
-
Seite 10: Inbetriebnahme
Einführung Ranger RP Inbetriebnahme 1.3.1 Standortwahl oder Standortänderung Der richtige Standort ist entscheidend für die Genauigkeit der Wägeresultate! Stabile, erschütterungsfreie und möglichst horizontale Lage wählen. Der Untergrund muss das Gewicht der voll belasteten Waage sicher tragen können. Folgende Umweltbedingungen beachten: Keine direkte Sonneneinstrahlung •... - Seite 11 Einführung Hinweis Teilgeeichte Waagen (Waagen mit Erststufeneichung) müssen durch eine autorisierte Stelle oder den OHAUS Service geeicht werden. OHAUS Service rufen. Waagen mit eingebautem Akku können bei normalem Gebrauch ca. 30 Stunden netzunabhängig arbeiten. Voraussetzung hierfür ist, dass die Hintergrundbeleuch- tung ausgeschaltet ist und keine Peripheriegeräte angeschlossenen sind.
-
Seite 12: Bedienung
Bedienung Ranger RP 2 Bedienung Ein- und Ausschalten Einschalten ON/OFF drücken. Die Waage führt einen Anzeigetest durch. Wenn die Gewichtsanzeige erscheint, ist die Waage wägebereit. Ausschalten ON/OFF drücken. Bevor die Anzeige erlischt, erscheint kurz -OFF-. Nullstellen und Nullnachführung Nullstellen korrigiert den Einfluss leichter Verschmutzungen auf der Lastplatte. Manuell 1. -
Seite 13: Wägen Mit Tara
Ranger RP Bedienung Wägen mit Tara 2.4.1 Tarieren Leeren Behälter auflegen und TARE drücken. Die Nullanzeige und das Symbol NET erscheinen. Das Taragewicht bleibt so lange gespeichert, bis es gelöscht wird. 2.4.2 Tara löschen Waage entlasten und TARE drücken. Das Symbol NET erlischt, die Nullanzeige erscheint. oder drücken. -
Seite 14: Tarieren Durch Abrufen Eines Gespeicherten Tarawertes
Bedienung Ranger RP 2.4.5 Tarieren durch Abrufen eines gespeicherten Tarawertes Ranger RP verfügen über insgesamt 100 Speicherplätze für oft benutzte Tarawerte, durchschnittliche Stückgewichte, Zielgewichte und Zielstückzahlen. In der Werkseinstellung sind die Speicher 01 bis 40 für Tarawerte vorgesehen. Die gespei- cherten Tarawerte bleiben auch beim Ausschalten der Waage erhalten. -
Seite 15: Anzeige Der Kapazitätsauslastung
Ranger RP Bedienung 2.4.6 Folge-Tara Voraussetzung Die Tarafunktion CHAIn.tr ist im Menü aktiviert. Mit dieser Funktion kann mehrfach tariert werden, wenn z. B. Kartons zwischen ein- zelne Schichten in einem Behälter gelegt werden. TARE 1. Ersten Behälter oder Verpackungsgut auflegen und drücken. -
Seite 16: Einwägen Auf Ein Zielgewicht Und Kontrollwägen
Bedienung Ranger RP Mit automatischem Start Voraussetzung Im Menü ist AVErAGE -> AUtO gewählt. Das Wägegut muss schwerer sein als 5 Anzeigeschritte der Waage. 1. Wägegut auf die Waage aufbringen. Die Waage startet automatisch die dynamische Wägung. Während der dynamischen Wägung erscheinen in der Anzeige horizontale Seg- mente, anschließend wird das dynamische Resultat mit dem Symbol * angezeigt. -
Seite 17: Gespeicherte Zielgewichte Löschen
Ranger RP Bedienung 2.7.2 Zielgewichte abrufen Nummer des Speicherplatzes mit dem gewünschten Zielgewicht (Werkseinstel- lung: 81 ... 90) eingeben und kurz drücken. Das gewählte Zielgewicht und die Toleranzen werden aus dem Speicher geladen und erscheinen kurz in der Anzeige. Die Waage ist jetzt bereit für das Einwägen oder Kontrollwägen. -
Seite 18: Arbeiten Mit Identifikationen
Bedienung Ranger RP Arbeiten mit Identifikationen Wägeserien können mit 2 Identifikationsnummern ID1 und ID2 mit bis zu 40 Zeichen versehen werden, die auf den Protokollen mit ausgedruckt werden. Wenn z. B. eine Kunden- und eine Artikelnummer zugeordnet werden, lässt sich anschließend auf dem Protokoll eindeutig feststellen, welcher Artikel für welchen Kun- den abgewogen wurde. -
Seite 19: Infos Anzeigen
Ranger RP Bedienung 2.10 Infos anzeigen Info Für die Taste können im Menü bis zu 13 verschiedene Werte zur Anzeige konfi- guriert werden. Abhängig von der Konfiguration im Menü, siehe Abschnitt 4.4.5, können unter ande- ren folgende Werte in beliebiger Reihenfolge hinterlegt sein: Nettostückzahl •... -
Seite 20: Summieren
Bedienung Ranger RP 2.12 Summieren Die Kompaktwaagen Ranger RP können Gewichtswerte oder Stückzahlen auf- summieren. Außerdem können einzelne Posten subtrahiert werden. Mit einem angeschlossenen Drucker haben Sie die Möglichkeit, für jeden einzelnen Posten einen Abdruck zu generieren und/oder einen Gesamtabdruck. Einstellungen im Menü... -
Seite 21: Reinigung
Ranger RP Bedienung 2.13 Reinigung VORSICHT! Stromschlag-Gefahr! Vor dem Reinigen mit einem feuchten Lappen den Netzstecker ziehen, um das Gerät vom Stromnetz zu trennen. VORSICHT! Bei demontierter Waagschale den Bereich unter dem Lastplattenträger niemals mit einem festen Gegenstand reinigen! Die Wägezelle kann beschädigt werden. Weitere Hinweise zur Reinigung: Feuchten Lappen verwenden. -
Seite 22: Zählen
Zählen Ranger RP 3 Zählen Die Kompaktwaagen Ranger RP verfügen über Zusatzfunktionen zum Stückzählen. Die betreffenden Einstellungen im Menü sind in Abschnitt 4.4.1 beschrieben. Teile in einen Behälter hineinzählen 1. Leeren Behälter auf die Waage legen und TARE drücken. Der Behälter wird tariert, die Nullanzeige erscheint. 2. -
Seite 23: Teile Aus Einem Behälter Herauszählen
Ranger RP Zählen Teile aus einem Behälter herauszählen 1. Vollen Behälter auf die Waage legen und TARE drücken. Der Behälter wird tariert, die Nullanzeige erscheint. 2. 10 Referenzteile herausnehmen und Sample 10 drücken. -oder- Die über der Taste Sample Size angezeigte Stückzahl herausnehmen und Sample Size... -
Seite 24: Referenzoptimierung
Zählen Ranger RP Referenzoptimierung Je größer die Referenzstückzahl ist, desto genauer bestimmt die Waage daraus die Stückzahl. 3.5.1 Automatische Referenzoptimierung Im Menü muss dazu rEF.OPt -> AUtO eingestellt werden. Das Symbol Auto Opt erscheint in der Anzeige. 1. Referenzteile auf die Waage legen und Sample 10 oder Sample Size drücken. 2. -
Seite 25: Zählen Durch Abrufen Eines Gespeicherten Durchschnittlichen Stückgewichts
Ranger RP Zählen Zählen durch Abrufen eines gespeicherten durchschnittlichen Stückgewichts Die Kompaktwaagen Ranger RP verfügen über insgesamt 100 Speicherplätze für oft benutzte Tarawerte, durchschnittliche Stückgewichte, Zielgewichte und Zielstück- zahlen. In der Werkseinstellung sind die Speicher 41 bis 80 für durchschnittliche Stückgewichte vorgesehen. -
Seite 26: Zielstückzahlen Speichern
Zählen Ranger RP 3.9.1 Zielstückzahlen speichern 1. Nummer des Speicherplatzes (Werkseinstellung: 91 ... 100) eingeben und Mem gedrückt halten, bis in der Anzeige die Bestätigung tARGEt erscheint. 2. Zielstückzahl eingeben und mit bestätigen. Die Anzeige tOLEr erscheint und + blinkt. 3. -
Seite 27: Gespeicherte Zielstückzahlen Löschen
Ranger RP Zählen 3.9.4 Gespeicherte Zielstückzahlen löschen 1. Nummer des Speicherplatzes mit der zu löschenden Zielstückzahl (Werkseinstel- lung: 91 ... 100) eingeben und kurz drücken. Die gespeicherte Zielstückzahl mit Toleranzen wird angezeigt. 2. Innerhalb von 2 Sekunden drücken. In der Anzeige erscheint kurz CLEArED. Die gespeicherte Zielstückzahl ist gelöscht. -
Seite 28: Zählen Mit Zwei Waagen
Zählen Ranger RP 3.10 Zählen mit zwei Waagen Für die Stückzählung kann eine zweite Waage oder Wägebrücke angeschlossen wer- den, z. B. eine Bodenwaage für die Stückzählung großer Mengen über die optionale analoge Zweitwaagenschnittstelle. Die notwendigen Einstellungen der Applikations- und Schnittstellenparameter sind in den Abschnitten 4.4.1, 4.6.1 und 4.6.4 beschrieben. -
Seite 29: Zählen Mit Angeschlossener Hilfswaage
Ranger RP Zählen 3.10.3 Zählen mit angeschlossener Hilfswaage Hinweis Diese Konfiguration eignet sich zum Zählen von unterschiedlichsten Teilen. Dabei können z. B. Kleinstteile auf der einen Waage gezählt werden, große Teile auf der anderen. Voraussetzung Die angeschlossene zweite Waage ist als Hilfswaage (Auxiliary) konfiguriert. Die Waage wechselt nicht automatisch, sondern erst nach Betätigen der Taste Scale Select. -
Seite 30: Einstellungen Im Menü
Einstellungen im Menü Ranger RP 4 Einstellungen im Menü Im Menü lassen sich Geräteeinstellungen ändern und Funktionen aktivieren. Damit ist eine Anpassung an individuelle Wägebedürfnisse möglich. Das Menü besteht aus 6 Hauptpunkten, die auf mehreren Ebenen weitere Unterpunkte enthalten. Bedienung des Menüs 4.1.1 Menü... -
Seite 31: Parameter Wählen Und Einstellen
Ranger RP Einstellungen im Menü 4.1.2 Parameter wählen und einstellen COdE tErMINL COMMUNI APPLIC dIAGNOS SCALE COM 1 COM 2 dISPLAY tArE dEVICE ACCESS rESEt PWr.OFF b.LIGHt SLEEP MOdE PriNtEr PArAMEt rSt. COMX Blättern auf einer Ebene Vorwärts blättern: No drücken. Rückwärts blättern: Back drücken. -
Seite 32: Übersicht
Einstellungen im Menü Ranger RP Übersicht Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Ebene 6 Seite SCALE SCALE1/SCALE2 dISPLAY UNIt1 g, kg, oz, lb, t UNIt2 g, kg, oz, lb, t rESOLU UNt.rOLL ON, OFF tArE A-tArE ON, OFF ChAIn.tr ON, OFF... - Seite 33 Ranger RP Einstellungen im Menü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Ebene 6 Seite MEMOrY CONFIG CLEAr.M SUrE? inFO.KEY INFO 1 ... Not.USEd, PCS NEt, GrOSS, tArE, INFO 13 APW, HIGHrES, ACCurCY, n, G tOtAL, N tOtAL, PCS.tOtL, tArGEt, dAtE, timE AVErAGE OFF, AUtO, MAnuAL rESEt...
- Seite 34 Einstellungen im Menü Ranger RP Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Ebene 6 Seite PriNtEr tEmPLat StdArd, tEMPLt1, tEMPLt2 ASCi.Fmt LINE.FMt MULtI SINGLE 1 ... 100 LENGtH , ;... SEPArAt 0 ... 9 Add LF 300 ... 38400 PArAMEt bAUd PAritY...
-
Seite 35: Waageneinstellungen (Scale)
Ranger RP Einstellungen im Menü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Ebene 6 Seite dIAGNOS tESt SC intErN/ExtErN KboArd dISPLAY SNr2 LiSt LiSt2 LiSt.M WOrK.tim timE SHOW.tIM WEIGH SHOW.WGH rESEt.AL SUrE? Waageneinstellungen (SCALE) 4.3.1 SCALE1/SCALE2 – Waage wählen Dieser Menüpunkt erscheint nur, wenn eine analoge Zweitwaage oder Wägebrücke angeschlossen ist. - Seite 36 Einstellungen im Menü Ranger RP 4.3.3 DISPLAY – Wägeeinheit und Anzeigegenauigkeit Wägeeinheit 1 wählen: g, kg, oz, lb, t UNIt1 Wägeeinheit 2 wählen: g, kg, oz, lb, t UNIt2 Ablesbarkeit (Auflösung) wählen, modellabhängig rESOLU Wenn UNT.rOLL eingeschaltet ist, kann mit Count Weight der Gewichtswert in UNt.rOLL...
-
Seite 37: Fact - Automatische Temperaturabhängige Justierung
Ranger RP Einstellungen im Menü Anpassung an den Wägeprozess PrOCESS Universaleinstellung für alle Wägearten und normale Wägegüter • UNIVEr Dosieren von flüssigen oder pulverförmigen Wägegütern • dOSING Anpassung der Wägegeschwindigkeit StAbILI Die Waage arbeitet sehr schnell. • FASt Die Waage arbeitet mit mittlerer Geschwindigkeit. •... -
Seite 38: Applikationseinstellungen (Application)
Einstellungen im Menü Ranger RP 4.3.10 RESET – Waageneinstellungen auf Werkseinstellungen zurücksetzen Sicherheitsabfrage SUrE? Mit Yes Waageneinstellungen auf Werkseinstellungen zurücksetzen • Mit No Waageneinstellungen nicht zurücksetzen • Applikationseinstellungen (APPLICATION) 4.4.1 COUNT – Einstellungen für die Zählfunktion Anpassung der Referenzstückzahl VAr-SPL Die Referenzstückzahl kann im Bedienmodus verändert werden •... - Seite 39 Ranger RP Einstellungen im Menü 4.4.2 ACCUMULATION – Summieren Ausdruck für die Summierung konfigurieren Print Schnittstelle für den angeschlossenen Drucker / Computer wählen COM 1/COM 2 Ausdruck bei jedem einzelnen Posten • LOt.Print Ausdruck nur am Ende der Summierung • FIN.Print Zusätzlicher Ausdruck der Einzelposten bei Abschluss der Summierung •...
- Seite 40 Einstellungen im Menü Ranger RP 4.4.4 MEMORY – Speicher konfigurieren Aufteilung der Speicher konfigurieren. CONFIG Ranger RP verfügen über insgesamt 100 Speicherplätze, die auf Tarawerte, 40-40-10 durchschnittliche Stückgewichte, Zielgewichte und Zielstückzahlen verteilt werden können. Werkseinstellung: 40 Speicherplätze für Tarawerte (01-40) •...
- Seite 41 Ranger RP Einstellungen im Menü 4.4.5 INFO-KEY – Belegung der Info-Taste Über die Taste Info können bis zu 13 Zusatzwerte abgefragt werden. INFO1 Info-Platz nicht belegt • NOt.USEd Nettogewicht im Stückzahlmodus anzeigen • PCS NEt Bruttogewicht anzeigen • GrOSS Taragewicht anzeigen •...
-
Seite 42: Terminaleinstellungen (Terminal)
Einstellungen im Menü Ranger RP Terminaleinstellungen (TERMINAL) 4.5.1 DEVICE – Schlafmodus, Energiesparmodus und Anzeigenbeleuchtung Dieser Menüpunkt erscheint nur bei Geräten im Netzbetrieb. SLEEP Wenn SLEEP eingeschaltet ist, schaltet das Gerät bei Nichtgebrauch die Anzeige und Beleuchtung nach der eingestellten Zeitspanne aus. Bei einem Tastendruck oder einer Gewichtsveränderung werden Anzeige und Beleuchtung wieder eingeschaltet. -
Seite 43: Schnittstellen Konfigurieren (Communication)
Automatische Ausgabe stillstehender Resultate an den Drucker (z. B. für Serien- A.Print wägungen) Fortlaufende Ausgabe aller Gewichtswerte über die Schnittstelle CONtINU Bidirektionale Kommunikation über OHAUS oder MT-SICS-Befehle, Steuerung der dIALOG Waage über einen PC Wie CONtINU, siehe oben, aber mit 2 fixen Leerzeichen vor der Einheit (kompatibel CONt.OLd... - Seite 44 Einstellungen im Menü Ranger RP 4.6.2 COM1/COM2 -> PRINTER – Einstellungen für Protokollausdruck Dieser Menüpunkt erscheint nur, wenn der Modus "Print" oder "A.Print" gewählt ist. Protokollausdruck wählen tEmPLat Standardausdruck • StdArd Ausdruck entsprechend Template 1 • tEmPLt1 Ausdruck entsprechend Template 2 •...
- Seite 45 Ranger RP Einstellungen im Menü 4.6.5 OPTION – Optionen konfigurieren Wenn keine Option eingebaut oder sie noch nicht konfiguriert ist, erscheint N.A. im Display. Konfiguration der Ethernet-Schnittstelle EtH.NEt IP-Adresse eingeben • IP.AddrS Subnet-Adresse eingeben • SUBNEt Gateway-Adresse eingeben • GAtEWAY Konfiguration der USB-Schnittstelle Test der USB-Schnittstelle.
- Seite 46 Einstellungen im Menü Ranger RP Konfiguration der analogen Zweitwaagenschnittstelle ANALOG Betriebsart der zweiten Waage Mode Zweite Waage nur zur Bestimmung des durchschnittlichen Stückgewichts ein- • setzbar Zweite Waage nur als Mengenwaage einsetzbar • bULK Keine Unterscheidung zwischen Referenz- und Mengenwaage, auf der jeweils •...
-
Seite 47: Diagnose Und Ausdrucken Der Menüeinstellungen (Diagnos)
Ranger RP Einstellungen im Menü Diagnose und Ausdrucken der Menüeinstellungen (DIAGNOS) Waage testen tESt SC Intern Waage testen mit dem internen Justiergewicht Während des Tests erscheint -Int CAL- in der Anzeige. • Nach Abschluss des Tests erscheint im Idealfall kurz *d=0.0g in der Anzeige, •... - Seite 48 Einstellungen im Menü Ranger RP Anzeigen der Betriebszeit der Waage und der Anzahl der durchgeführten Wägungen WOrK.tim timE Betriebszeit in Stunden, z. B. 56 h • SHOW.tim WEIGH Anzahl der Wägungen, z. B. 135 • SHOW.WGH Rücksetzen aller Menüeinstellungen auf Werkseinstellung rESEt.AL Sicherheitsabfrage SUrE?
-
Seite 49: Schnittstellenbeschreibung
Ranger RP Schnittstellenbeschreibung 5 Schnittstellenbeschreibung OHAUS-Schnittstellenbefehle Die Kompaktwaagen Ranger RP unterstützen den Befehlssatz OHAUS. Mit OHAUS-Befehlen lässt sich die Waage von einem PC aus konfigurieren, abfragen und bedienen. 5.1.1 Verfügbare OHAUS-Befehle Befehl Bedeutung Druckt das Gewicht (stabil oder instabil) nach dem Befehl "P"... -
Seite 50: Ausgabeformat
Schnittstellenbeschreibung Ranger RP 5.1.4 Ausgabeformat Antwort auf den Befehl P Feld 6 7 8 9 POL SP SP W W W W W W W SP UN UN SP ST SP N N N CR LF Feld 1: POL = Polarität, Leerzeichen, falls positiv, - falls negativ Felder 2, 4, 6, 8: SP = Leerzeichen Feld 3: W = Gewicht bis zu 6 Stellen zuzüglich Dezimalpunkt Feld 5: UN = Maßeinheit, 1 oder 2 Zeichen... -
Seite 51: Sics-Schnittstellenbefehle
(METTLER TOLEDO Standard Interface Command Set). Mit SICS-Befehlen lässt sich die Waage von einem PC aus konfigurieren, abfragen und bedienen. SICS-Befehle sind in verschiedene Levels unterteilt. Um die MT-SICS-Befehle zu verwenden, senden Sie zuerst den OHAUS-Befehl PSI. Um zum OHAUS-Befehlssatz zurückzukehren, senden Sie den OHAUS-Befehl POH. 5.2.1 Verfügbare SICS-Befehle... - Seite 52 Schnittstellenbeschreibung Ranger RP Befehl Bedeutung LEVEL 2 Justieren mit externem Justiergewicht Justieren mit internem Justiergewicht Waagen-ID Aktuelles Datum senden/abfragen Waagen-Typ P100 Ausdruck auf Streifendrucker P101 Stabilen Gewichtswert an den Drucker senden P102 Gewichtswert sofort an den Drucker senden Power On/Off SIRU Gewichtswert in der aktuellen Einheit sofort senden und wiederholen Gewichtswert sofort in der aktuellen Einheit senden...
- Seite 53 Ranger RP Schnittstellenbeschreibung Befehl Bedeutung Stückzahl Werte für Kontrollwägen eingeben Ausdruck auf jeder Druckerschnittstelle Durchschnittliches Stückgewicht Restart SFIR Gewichtswert sofort senden und schnell wiederholen Gewichtswert sofort in hoher Auflösung senden Gewichtseinheit umschalten Stabilen Datensatz senden Datensatz sofort senden SXIR Datensatz sofort senden und wiederholen Gewichtseinheit umschalten 5.2.2 Voraussetzungen für die Kommunikation zwischen Waage und PC...
-
Seite 54: Toledo Continuous-Mode
Schnittstellenbeschreibung Ranger RP TOLEDO Continuous-Mode 5.3.1 TOLEDO Continuous-Befehle Im TOLEDO Continuous-Mode unterstützt die Waage die folgenden Input-Befehle: Befehl Bedeutung P <CR><LF> Ausdrucken des aktuellen Resultats T <CR><LF> Tarieren der Waage Z <CR><LF> Nullstellen der Anzeige C <CR><LF> Löschen des aktuellen Werts Tx.xxx <CR><LF>... - Seite 55 Ranger RP Schnittstellenbeschreibung Statuswort A Status Bit Funktion Auswahl Dezimal- position 0.0X 0.00X 0.000X 0.0000X Ziffern- schritt Statuswort B Statuswort C Funktion/Wert Funktion/Wert Brutto/Netto: Netto = 1 Vorzeichen: Negativ = 1 Überlast = 1 Bewegung = 1 Druckanfrage = 1 lb/kg: kg = 1 Erweitert = 1 Powerup = 1...
-
Seite 56: Ereignis- Und Fehlermeldungen
Geräten prüfen Schnittstelleneinstellungen prüfen Keine Kalibrierung Netzstecker aus- und wieder ein- • stecken; bei Batteriebetrieb Gerät aus- und einschalten Waage kalibrieren OHAUS Service rufen Durchschnittliches Stückgewicht Mit diesem durchschnittlichen • zu klein Stückgewicht ist auf dieser Waage kein Zählen möglich... - Seite 57 • unzulässig beim dynamischen Wägeeinheit umschalten Wägen EAROM Prüfsummenfehler Netzstecker aus- und wieder ein- • stecken; bei Batteriebetrieb Gerät aus- und einschalten OHAUS Service rufen Gewichtsanzeige unstabil Unruhiger Aufstellplatz Vibrationsadapter anpassen • Zugluft Zugluft vermeiden • Unruhiges Wägegut Dynamisch wägen •...
-
Seite 58: Technische Daten Und Zubehör
Technische Daten und Zubehör Ranger RP 7 Technische Daten und Zubehör Technische Daten 7.1.1 Typenschlüssel Die Kompaktwaagen Ranger RP gibt es mit verschiedenen Kapazitäten und Lastplatten, die aus der kompletten Typenbezeichnung ersichtlich sind. Beispiel RP6RS Kompaktwaage mit Kapazität 6 kg und kleiner Lastplatte Kompaktwaage mit Kapazität 35 kg und großer Lastplatte RP35LM RP3SM... - Seite 59 Ranger RP Technische Daten und Zubehör RP..S, RP..M Einstellungen Auflösung wählbar • Wägeeinheit wählbar: g, kg, oz, lb, t • Tarierfunktion: manuell, automatisch, Folge-Tara • Automatische Nullnachführung beim Einschalten und im Betrieb • Filter zur Anpassung an die Umgebungsbedingungen (Vibrationsadapter) •...
- Seite 60 Technische Daten und Zubehör Ranger RP RP..S, RP..M Umgebungsbedingungen Verwendung in Innenräumen • Höhe bis 2000 m • Temperaturbereich RP..S –10 ... +40 °C / 14 ... 104 °F • Temperaturbereich RP..M +10 ... +30 °C / 50 ... 86 °F •...
- Seite 61 Bei Kompaktwaagen RP..M mit MonoBloc-Technologie sind Konfigurationen bis 1 x 60.000 e möglich. Geeichte Kompaktwaagen RP..M werden standardmäßig mit internem Justiergewicht ausgeliefert. Modell Wägeintervall(e) Ablesbarkeit d Eichwert e RP3DSM 600 g / 3100 g 0.01 g / 0.1 g 0.1 g RP3SM 3100 g 0.01 0.1 g...
-
Seite 62: Abmessungen
Technische Daten und Zubehör Ranger RP 7.1.5 Abmessungen RP..S.. RP..R.. – – RP..L.. – – Maße in mm 7.1.6 Nettogewichte Modell ohne Akku mit Akku mit internem Justiergewicht (ohne Akku) RP..RS 4.6 kg 5.3 kg – RP..LS 8.2 kg 8.9 kg –... -
Seite 63: Belegung Der Schnittstellenanschlüsse
Ranger RP Technische Daten und Zubehör 7.1.7 Schnittstellenanschlüsse Die Kompaktwaagen können mit maximal 2 Schnittstellen ausgerüstet sein. Folgende Kombinationen sind möglich: COM1 COM2 Bemerkung RS232 – RS232 RS232 RS485 RS232 COM1 wahlweise als RS422 oder RS485 zu betreiben RS232 Ethernet RS232 RS232 Digital I/O... -
Seite 64: Zubehör
Technische Daten und Zubehör Ranger RP Zubehör Bezeichnung Bestellnummer Schutzhülle für RP..R.. 21203719 Schutzhülle für RP..L.. 21203720 RS232-Kabel für PC 80500525 RS232-Kabel für Zweitwaage 80500526 RS232-Kabel für Drucker SF42 80500571 Diebstahlsicherung 80850000 Shutzhülle für RP..R.. 80850083 80850084 Shutzhülle für RP..L.. Drucker SF42... -
Seite 65: Anhang
Waagen, die in zwei Schritten geeicht werden und keinen grünen M-Kleber auf dem Eichschild haben, tragen nebenstehendes Kennzeichen auf dem Packetikett. Der zweite Schritt der Eichung ist durch den behördlich anerkannten OHAUS Service oder durch den Eichbeamten durchzuführen. Bitte nehmen Sie mit dem OHAUS Kundendienst Kontakt auf. -
Seite 66: Geo-Tabellen
Anhang Ranger RP Geo-Tabellen Der Geo-Wert gibt bei vom Hersteller geeichten Waagen an, für welches Land oder für welche geografische Zone die Waage geeicht ist. Der in der Waage eingestellte Geo- Wert (z. B. "Geo 18") wird kurz nach dem Einschalten angezeigt oder ist auf einem Etikett angegeben. - Seite 67 Ranger RP Anhang Geografische Breite Geo-Wert Land 43°37' – 48°15' Rumänien 55°20' – 62°00' Schweden 62°00' – 69°04' 45°49' – 47°49' Schweiz 47°44' – 49°46' Slowakische Republik 45°26' – 46°35' Slowenien 36°00' – 43°47' Spanien 48°34' – 51°03' Tschechien 35°51' – 42°06' Türkei 45°45' –...
- Seite 68 Anhang Ranger RP GEO-WERTE 6000e/7500e, OIML Klasse III (Höhe ≤ 1000 m) 8.3.2 Geografische Breite Geo-Wert 00°00' – 12°44' 05°46' – 17°10' 12°44' – 20°45' 17°10' – 23°54' 20°45' – 26°45' 23°54' – 29°25' 26°45' – 31°56' 29°25' – 34°21' 31°56' –...
-
Seite 69: Musterprotokolle
Ranger RP Anhang Musterprotokolle Wägung mit Tara Dynamische Wägung Ausdruck mit Header OHAUS CORP. www.ohaus.com G = Bruttogewicht N = Nettogewicht T = Tara Dyn WT = dynamisch ermitteltes Gewicht Protokoll der Waageneinstellungen (Menüpunkt List, siehe Seite 47) SOFTWARE VER 5-2-1.04... -
Seite 70: Index
Continuous-Mode....54 Typenschlüssel ....... 58 Netzanschluss......59 Display ........8 Nullstellen.......12 Umgebungsbedingungen..60 Durchschnittliches Stückgewicht ......24 Dynamisches Wägen ....15 OHAUS-Befehle ......49 Waagentypen......6 Wägebereiche ......61 Optionen.........45 Wägeeinheit......36 Einschalten ......12 Einstellungen ......59 Passwort ........30 Einwägen ....... 17 Zielgewicht ...... - Seite 71 Garantie. Die Ohaus Corporation ist nicht für irgendwelche Folgeschäden haftbar. Da die Gesetzgebung in Bezug auf Garantien von Bundesstaat zu Bundesstaat und von Land zu Land unterschiedlich ist, wenden Sie sich bitte an Ohaus oder Ihren örtlichen Ohaus-Händler, wenn Sie weitere Einzelheiten erfahren wollen.
- Seite 72 Ohaus Corporation 19A Chapin Road P.O. Box 2033 Pine Brook, NJ 07058 USA Tel: (973) 377-9000 Fax: (973) 844-7177 www.ohaus.com Weltweite Geschäftsstellen *22017172* P/N 22017172 ©2007 Ohaus Corporation, alle Rechte vorbehalten Gedruckt in Deutschland...
