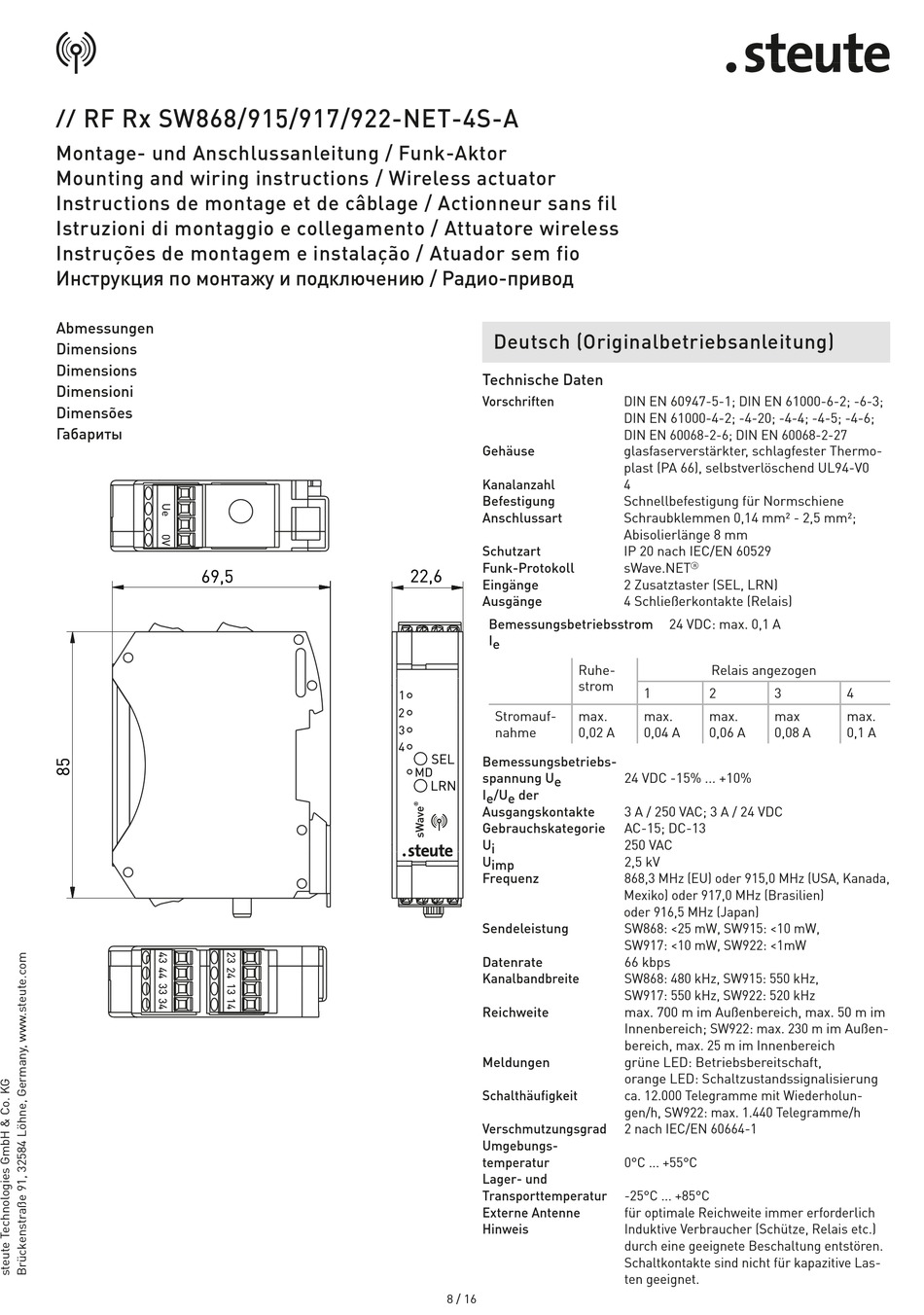

RF Rx SW868/915/917/922-NET-4S-A
//
Montage- und Anschlussanleitung / Funk-Aktor
Mounting and wiring instructions / Wireless actuator
Instructions de montage et de câblage / Actionneur sans fil
Istruzioni di montaggio e collegamento / Attuatore wireless
Instruções de montagem e instalação / Atuador sem fio
Инструкция по монтажу и подключению / Радио-привод
Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Габариты
Deutsch (Originalbetriebsanleitung)
Technische Daten
Vorschriften
Gehäuse
Kanalanzahl
Befestigung
Anschlussart
Schutzart
Funk-Protokoll
Eingänge
Ausgänge
Bemessungsbetriebsstrom
I e
Ruhe-
strom
Stromauf-
max.
nahme
0,02 A
Bemessungsbetriebs-
spannung U e
I e /U e der
Ausgangskontakte
Gebrauchskategorie
U i
U imp
Frequenz
Sendeleistung
Datenrate
Kanalbandbreite
Reichweite
Meldungen
Schalthäufigkeit
Verschmutzungsgrad
Umgebungs-
temperatur
Lager- und
Transporttemperatur
Externe Antenne
Hinweis
8 / 16
DIN EN 60947-5-1; DIN EN 61000-6-2; -6-3;
DIN EN 61000-4-2; -4-20; -4-4; -4-5; -4-6;
DIN EN 60068-2-6; DIN EN 60068-2-27
glasfaserverstärkter, schlagfester Thermo-
plast (PA 66), selbstverlöschend UL94-V0
4
Schnellbefestigung für Normschiene
Schraubklemmen 0,14 mm² - 2,5 mm²;
Abisolierlänge 8 mm
IP 20 nach IEC/EN 60529
sWave.NET
r
2 Zusatztaster (SEL, LRN)
4 Schließerkontakte (Relais)
24 VDC: max. 0,1 A
Relais angezogen
1
2
3
max.
max.
max
0,04 A
0,06 A
0,08 A
24 VDC -15% ... +10%
3 A / 250 VAC; 3 A / 24 VDC
AC-15; DC-13
250 VAC
2,5 kV
868,3 MHz (EU) oder 915,0 MHz (USA, Kanada,
Mexiko) oder 917,0 MHz (Brasilien)
oder 916,5 MHz (Japan)
SW868: <25 mW, SW915: <10 mW,
SW917: <10 mW, SW922: <1mW
66 kbps
SW868: 480 kHz, SW915: 550 kHz,
SW917: 550 kHz, SW922: 520 kHz
max. 700 m im Außenbereich, max. 50 m im
Innenbereich; SW922: max. 230 m im Außen-
bereich, max. 25 m im Innenbereich
grüne LED: Betriebsbereitschaft,
orange LED: Schaltzustandssignalisierung
ca. 12.000 Telegramme mit Wiederholun-
gen/h, SW922: max. 1.440 Telegramme/h
2 nach IEC/EN 60664-1
0°C ... +55°C
-25°C ... +85°C
für optimale Reichweite immer erforderlich
Induktive Verbraucher (Schütze, Relais etc.)
durch eine geeignete Beschaltung entstören.
Schaltkontakte sind nicht für kapazitive Las-
ten geeignet.
4
max.
0,1 A
