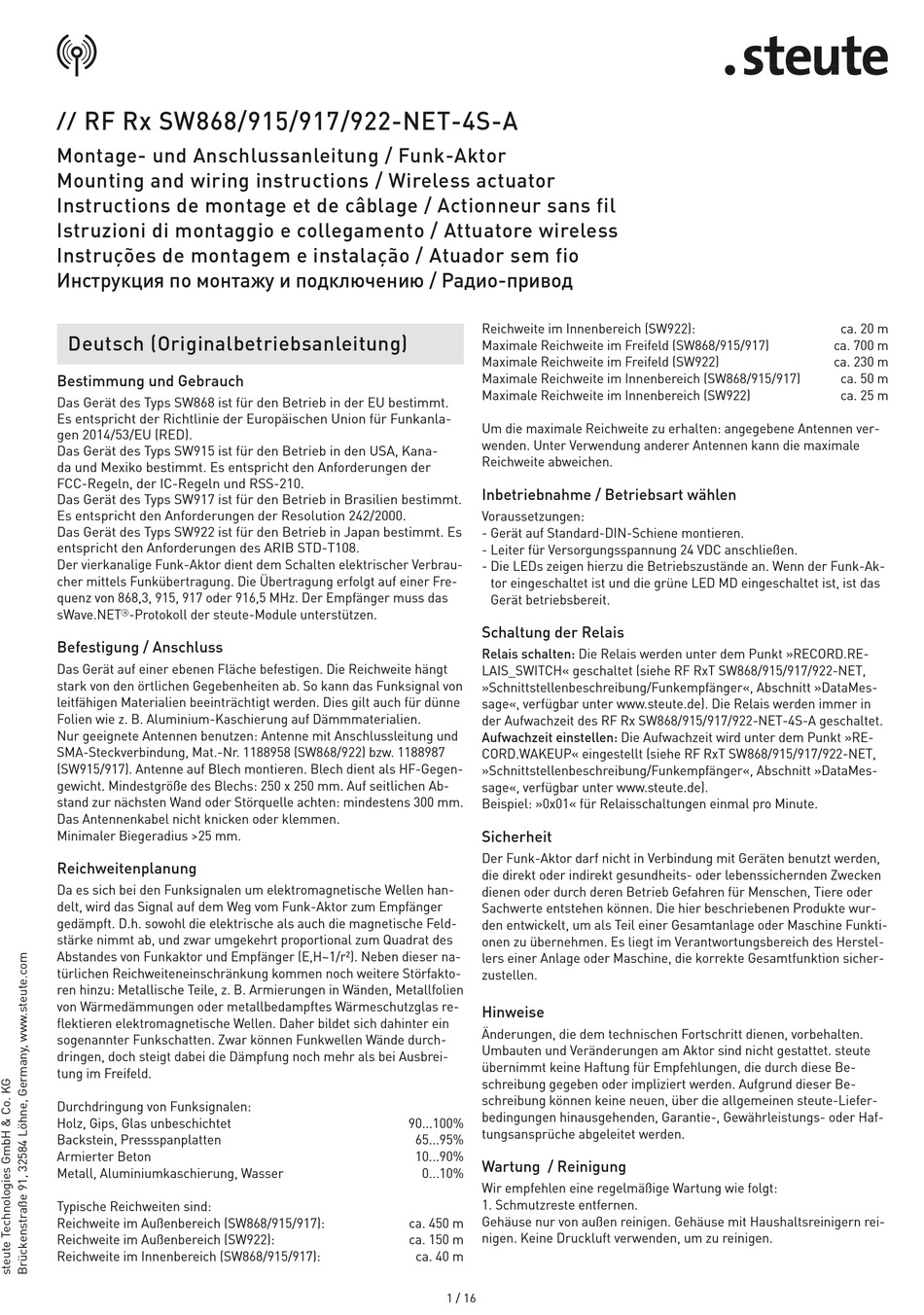

steute RF Rx SW868-NET-4S-A Montage- Und Anschlussanleitung

RF Rx SW868/915/917/922-NET-4S-A
//
Montage- und Anschlussanleitung / Funk-Aktor
Mounting and wiring instructions / Wireless actuator
Instructions de montage et de câblage / Actionneur sans fil
Istruzioni di montaggio e collegamento / Attuatore wireless
Instruções de montagem e instalação / Atuador sem fio
Инструкция по монтажу и подключению / Радио-привод
Deutsch (Originalbetriebsanleitung)
Bestimmung und Gebrauch
Das Gerät des Typs SW868 ist für den Betrieb in der EU bestimmt.
Es entspricht der Richtlinie der Europäischen Union für Funkanla-
gen 2014/53/EU (RED).
Das Gerät des Typs SW915 ist für den Betrieb in den USA, Kana-
da und Mexiko bestimmt. Es entspricht den Anforderungen der
FCC-Regeln, der IC-Regeln und RSS-210.
Das Gerät des Typs SW917 ist für den Betrieb in Brasilien bestimmt.
Es entspricht den Anforderungen der Resolution 242/2000.
Das Gerät des Typs SW922 ist für den Betrieb in Japan bestimmt. Es
entspricht den Anforderungen des ARIB STD-T108.
Der vierkanalige Funk-Aktor dient dem Schalten elektrischer Verbrau-
cher mittels Funkübertragung. Die Übertragung erfolgt auf einer Fre-
quenz von 868,3, 915, 917 oder 916,5 MHz. Der Empfänger muss das
sWave.NET -Protokoll der steute-Module unterstützen.
r
Befestigung / Anschluss
Das Gerät auf einer ebenen Fläche befestigen. Die Reichweite hängt
stark von den örtlichen Gegebenheiten ab. So kann das Funksignal von
leitfähigen Materialien beeinträchtigt werden. Dies gilt auch für dünne
Folien wie z. B. Aluminium-Kaschierung auf Dämmmaterialien.
Nur geeignete Antennen benutzen: Antenne mit Anschlussleitung und
SMA-Steckverbindung, Mat.-Nr. 1188958 (SW868/922) bzw. 1188987
(SW915/917). Antenne auf Blech montieren. Blech dient als HF-Gegen-
gewicht. Mindestgröße des Blechs: 250 x 250 mm. Auf seitlichen Ab-
stand zur nächsten Wand oder Störquelle achten: mindestens 300 mm.
Das Antennenkabel nicht knicken oder klemmen.
Minimaler Biegeradius >25 mm.
Reichweitenplanung
Da es sich bei den Funksignalen um elektromagnetische Wellen han-
delt, wird das Signal auf dem Weg vom Funk-Aktor zum Empfänger
gedämpft. D.h. sowohl die elektrische als auch die magnetische Feld-
stärke nimmt ab, und zwar umgekehrt proportional zum Quadrat des
Abstandes von Funkaktor und Empfänger (E,H~1/r²). Neben dieser na-
türlichen Reichweiteneinschränkung kommen noch weitere Störfakto-
ren hinzu: Metallische Teile, z. B. Armierungen in Wänden, Metallfolien
von Wärmedämmungen oder metallbedampftes Wärmeschutzglas re-
flektieren elektromagnetische Wellen. Daher bildet sich dahinter ein
sogenannter Funkschatten. Zwar können Funkwellen Wände durch-
dringen, doch steigt dabei die Dämpfung noch mehr als bei Ausbrei-
tung im Freifeld.
Durchdringung von Funksignalen:
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten sind:
Reichweite im Außenbereich (SW868/915/917):
Reichweite im Außenbereich (SW922):
Reichweite im Innenbereich (SW868/915/917):
Reichweite im Innenbereich (SW922):
Maximale Reichweite im Freifeld (SW868/915/917)
Maximale Reichweite im Freifeld (SW922)
Maximale Reichweite im Innenbereich (SW868/915/917)
Maximale Reichweite im Innenbereich (SW922)
Um die maximale Reichweite zu erhalten: angegebene Antennen ver-
wenden. Unter Verwendung anderer Antennen kann die maximale
Reichweite abweichen.
Inbetriebnahme / Betriebsart wählen
Voraussetzungen:
- Gerät auf Standard-DIN-Schiene montieren.
- Leiter für Versorgungsspannung 24 VDC anschließen.
- Die LEDs zeigen hierzu die Betriebszustände an. Wenn der Funk-Ak-
tor eingeschaltet ist und die grüne LED MD eingeschaltet ist, ist das
Gerät betriebsbereit.
Schaltung der Relais
Relais schalten: Die Relais werden unter dem Punkt »RECORD.RE-
LAIS_SWITCH« geschaltet (siehe RF RxT SW868/915/917/922-NET,
»Schnittstellenbeschreibung/Funkempfänger«, Abschnitt »DataMes-
sage«, verfügbar unter www.steute.de). Die Relais werden immer in
der Aufwachzeit des RF Rx SW868/915/917/922-NET-4S-A geschaltet.
Aufwachzeit einstellen: Die Aufwachzeit wird unter dem Punkt »RE-
CORD.WAKEUP« eingestellt (siehe RF RxT SW868/915/917/922-NET,
»Schnittstellenbeschreibung/Funkempfänger«, Abschnitt »DataMes-
sage«, verfügbar unter www.steute.de).
Beispiel: »0x01« für Relaisschaltungen einmal pro Minute.
Sicherheit
Der Funk-Aktor darf nicht in Verbindung mit Geräten benutzt werden,
die direkt oder indirekt gesundheits- oder lebenssichernden Zwecken
dienen oder durch deren Betrieb Gefahren für Menschen, Tiere oder
Sachwerte entstehen können. Die hier beschriebenen Produkte wur-
den entwickelt, um als Teil einer Gesamtanlage oder Maschine Funkti-
onen zu übernehmen. Es liegt im Verantwortungsbereich des Herstel-
lers einer Anlage oder Maschine, die korrekte Gesamtfunktion sicher-
zustellen.
Hinweise
Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
Umbauten und Veränderungen am Aktor sind nicht gestattet. steute
übernimmt keine Haftung für Empfehlungen, die durch diese Be-
schreibung gegeben oder impliziert werden. Aufgrund dieser Be-
schreibung können keine neuen, über die allgemeinen steute-Liefer-
bedingungen hinausgehenden, Garantie-, Gewährleistungs- oder Haf-
90...100%
tungsansprüche abgeleitet werden.
65...95%
10...90%
Wartung / Reinigung
0...10%
Wir empfehlen eine regelmäßige Wartung wie folgt:
1. Schmutzreste entfernen.
Gehäuse nur von außen reinigen. Gehäuse mit Haushaltsreinigern rei-
ca. 450 m
nigen. Keine Druckluft verwenden, um zu reinigen.
ca. 150 m
ca. 40 m
1 / 16
ca. 20 m
ca. 700 m
ca. 230 m
ca. 50 m
ca. 25 m
