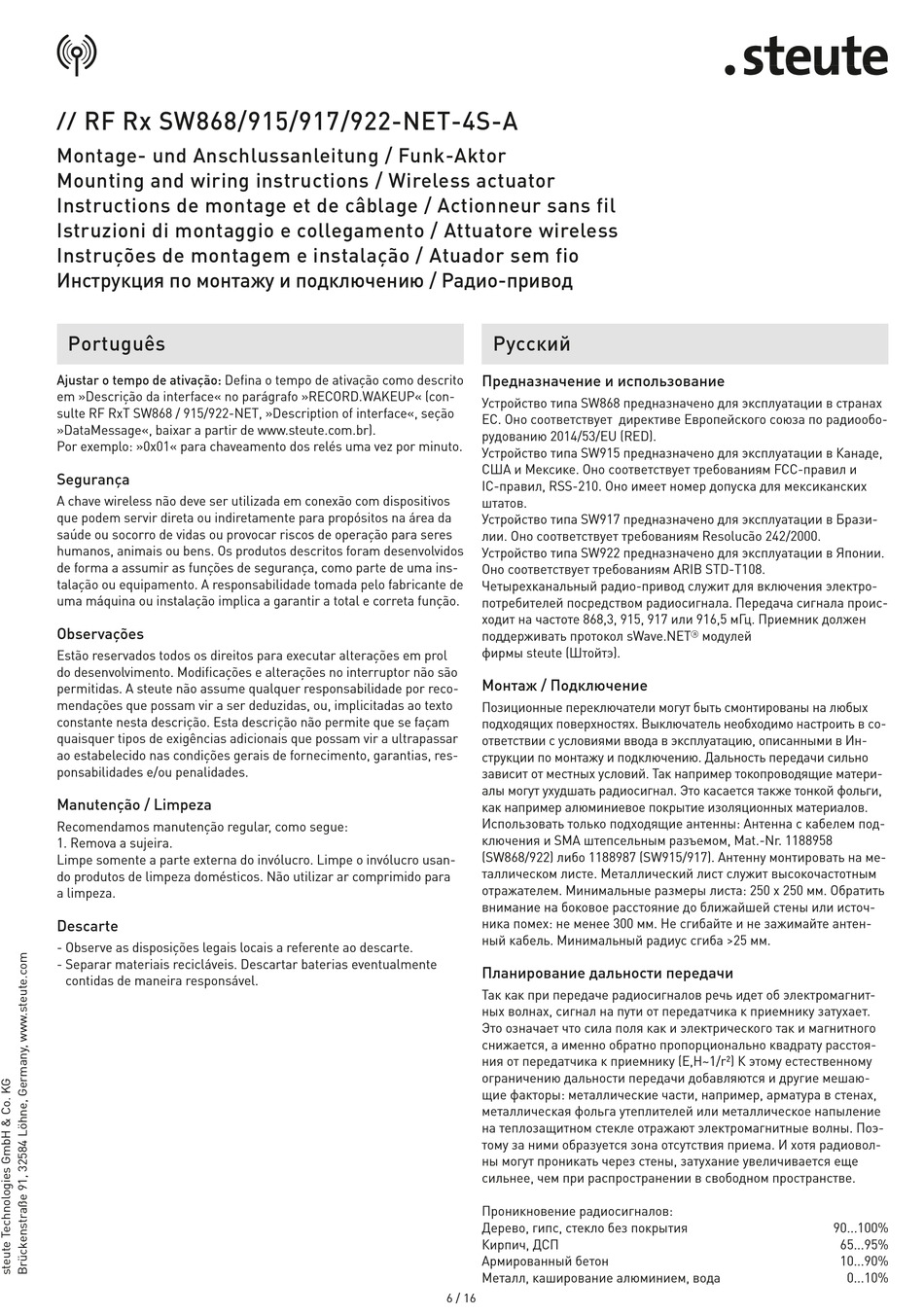

steute RF Rx SW868-NET-4S-A Montage- Und Anschlussanleitung Seite 6

RF Rx SW868/915/917/922-NET-4S-A
//
Montage- und Anschlussanleitung / Funk-Aktor
Mounting and wiring instructions / Wireless actuator
Instructions de montage et de câblage / Actionneur sans fil
Istruzioni di montaggio e collegamento / Attuatore wireless
Instruções de montagem e instalação / Atuador sem fio
Инструкция по монтажу и подключению / Радио-привод
Português
Ajustar o tempo de ativação: Defina o tempo de ativação como descrito
em »Descrição da interface« no parágrafo »RECORD.WAKEUP« (con-
sulte RF RxT SW868 / 915/922-NET, »Description of interface«, seção
»DataMessage«, baixar a partir de www.steute.com.br).
Por exemplo: »0x01« para chaveamento dos relés uma vez por minuto.
Segurança
A chave wireless não deve ser utilizada em conexão com dispositivos
que podem servir direta ou indiretamente para propósitos na área da
saúde ou socorro de vidas ou provocar riscos de operação para seres
humanos, animais ou bens. Os produtos descritos foram desenvolvidos
de forma a assumir as funções de segurança, como parte de uma ins-
talação ou equipamento. A responsabilidade tomada pelo fabricante de
uma máquina ou instalação implica a garantir a total e correta função.
Observações
Estão reservados todos os direitos para executar alterações em prol
do desenvolvimento. Modificações e alterações no interruptor não são
permitidas. A steute não assume qualquer responsabilidade por reco-
mendações que possam vir a ser deduzidas, ou, implicitadas ao texto
constante nesta descrição. Esta descrição não permite que se façam
quaisquer tipos de exigências adicionais que possam vir a ultrapassar
ao estabelecido nas condições gerais de fornecimento, garantias, res-
ponsabilidades e/ou penalidades.
Manutenção / Limpeza
Recomendamos manutenção regular, como segue:
1. Remova a sujeira.
Limpe somente a parte externa do invólucro. Limpe o invólucro usan-
do produtos de limpeza domésticos. Não utilizar ar comprimido para
a limpeza.
Descarte
- Observe as disposições legais locais a referente ao descarte.
- Separar materiais recicláveis. Descartar baterias eventualmente
contidas de maneira responsável.
Русский
Предназначение и использование
Устройство типа SW868 предназначено для эксплуатации в странах
ЕС. Оно соответствует директиве Европейского союза по радиообо-
рудованию 2014/53/EU (RED).
Устройство типа SW915 предназначено для эксплуатации в Канаде,
США и Мексике. Оно соответствует требованиям FCC-правил и
IC-правил, RSS-210. Оно имеет номер допуска для мексиканских
штатов.
Устройство типа SW917 предназначено для эксплуатации в Брази-
лии. Оно соответствует требованиям Resolucão 242/2000.
Устройство типа SW922 предназначено для эксплуатации в Японии.
Оно соответствует требованиям ARIB STD-T108.
Четырехканальный радио-привод служит для включения электро-
потребителей посредством радиосигнала. Передача сигнала проис-
ходит на частоте 868,3, 915, 917 или 916,5 мГц. Приемник должен
поддерживать протокол sWave.NET
фирмы steute (Штoйтэ).
Монтаж / Подключение
Позиционные переключатели могут быть смонтированы на любых
подходящих поверхностях. Выключатель необходимо настроить в со-
ответствии с условиями ввода в эксплуатацию, описанными в Ин-
струкции по монтажу и подключению. Дальность передачи сильно
зависит от местных условий. Так например токопроводящие матери-
алы могут ухудшать радиосигнал. Это касается также тонкой фольги,
как например алюминиевое покрытие изоляционных материалов.
Использовать только подходящие антенны: Антенна с кабелем под-
ключения и SMA штепсельным разъемом, Mat.-Nr. 1188958
(SW868/922) либо 1188987 (SW915/917). Антенну монтировать на ме-
таллическом листе. Металлический лист служит высокочастотным
отражателем. Минимальные размеры листа: 250 х 250 мм. Обратить
внимание на боковое расстояние до ближайшей стены или источ-
ника помех: не менее 300 мм. Не сгибайте и не зажимайте антен-
ный кабель. Минимальный радиус сгиба >25 мм.
Планирование дальности передачи
Так как при передаче радиосигналов речь идет об электромаг нит-
ных волнах, сигнал на пути от передатчика к приемнику затухает.
Это означает что сила поля как и электрического так и магнитного
сни жается, а именно обратно пропорционально квадрату рассто я-
ния от передатчика к приемнику (E,H~1/r²) К этому естественному
огра ничению дальности передачи добавляются и другие мешаю-
щие факторы: металлические части, например, арматура в стенах,
металлическая фольга утеплителей или металлическое напыление
на теплозащитном стекле отражают электромагнитные волны. По э-
тому за ними образуется зона отсутствия приема. И хотя радио вол-
ны могут проникать через стены, затухание увеличивается еще
силь нее, чем при распространении в свободном пространстве.
Про никновение радиосигналов:
Дерево, гипс, стекло без покрытия
Кирпич, ДСП
Армированный бетон
Металл, каширование алюминием, вода
6 / 16
модулей
r
90...100%
65...95%
10...90%
0...10%
