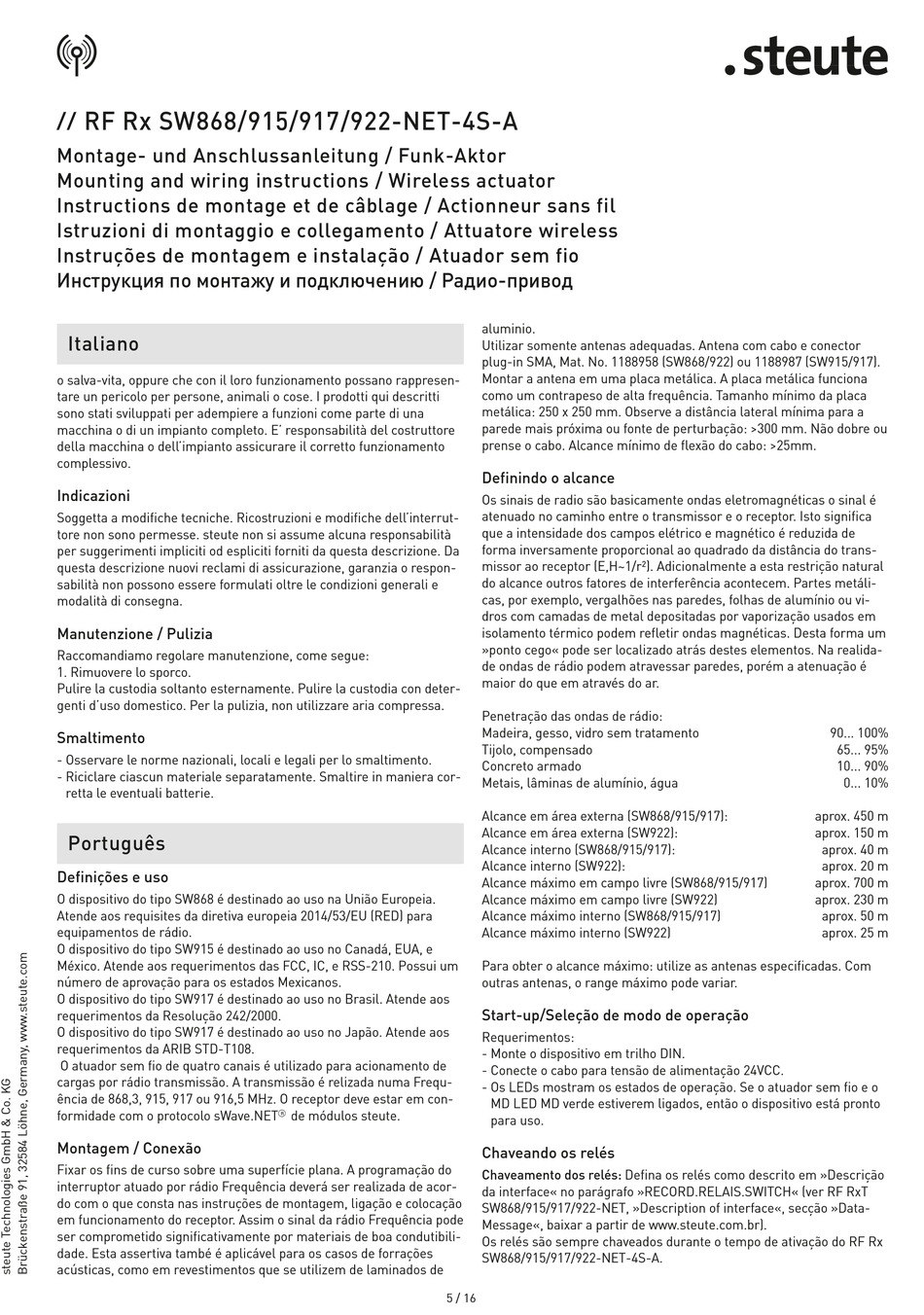

RF Rx SW868/915/917/922-NET-4S-A
//
Montage- und Anschlussanleitung / Funk-Aktor
Mounting and wiring instructions / Wireless actuator
Instructions de montage et de câblage / Actionneur sans fil
Istruzioni di montaggio e collegamento / Attuatore wireless
Instruções de montagem e instalação / Atuador sem fio
Инструкция по монтажу и подключению / Радио-привод
Italiano
o salva-vita, oppure che con il loro funzionamento possano rappresen-
tare un pericolo per persone, animali o cose. I prodotti qui descritti
sono stati sviluppati per adempiere a funzioni come parte di una
macchina o di un impianto completo. E' responsabilità del costruttore
della macchina o dell'impianto assicurare il corretto funzionamento
complessivo.
Indicazioni
Soggetta a modifiche tecniche. Ricostruzioni e modifiche dell'interrut-
tore non sono permesse. steute non si assume alcuna responsabilità
per suggerimenti impliciti od espliciti forniti da questa descrizione. Da
questa descrizione nuovi reclami di assicurazione, garanzia o respon-
sabilità non possono essere formulati oltre le condizioni generali e
modalità di consegna.

Manutenzione / Pulizia

Raccomandiamo regolare manutenzione, come segue:
1. Rimuovere lo sporco.
Pulire la custodia soltanto esternamente. Pulire la custodia con deter-
genti d'uso domestico. Per la pulizia, non utilizzare aria compressa.
Smaltimento
- Osservare le norme nazionali, locali e legali per lo smaltimento.
- Riciclare ciascun materiale separatamente. Smaltire in maniera cor-
retta le eventuali batterie.
Português
Definições e uso
O dispositivo do tipo SW868 é destinado ao uso na União Europeia.
Atende aos requisites da diretiva europeia 2014/53/EU (RED) para
equipamentos de rádio.
O dispositivo do tipo SW915 é destinado ao uso no Canadá, EUA, e
México. Atende aos requerimentos das FCC, IC, e RSS-210. Possui um
número de aprovação para os estados Mexicanos.
O dispositivo do tipo SW917 é destinado ao uso no Brasil. Atende aos
requerimentos da Resolução 242/2000.
O dispositivo do tipo SW917 é destinado ao uso no Japão. Atende aos
requerimentos da ARIB STD-T108.
O atuador sem fio de quatro canais é utilizado para acionamento de
cargas por rádio transmissão. A transmissão é relizada numa Frequ-
ência de 868,3, 915, 917 ou 916,5 MHz. O receptor deve estar em con-
formidade com o protocolo sWave.NET
Montagem / Conexão
Fixar os fins de curso sobre uma superfície plana. A programação do
interruptor atuado por rádio Frequência deverá ser realizada de acor-
do com o que consta nas instruções de montagem, ligação e colocação
em funcionamento do receptor. Assim o sinal da rádio Frequência pode
ser comprometido significativamente por materiais de boa condutibili-
dade. Esta assertiva també é aplicável para os casos de forrações
acústicas, como em revestimentos que se utilizem de laminados de
de módulos steute.
r
5 / 16
aluminio.
Utilizar somente antenas adequadas. Antena com cabo e conector
plug-in SMA, Mat. No. 1188958 (SW868/922) ou 1188987 (SW915/917).
Montar a antena em uma placa metálica. A placa metálica funciona
como um contrapeso de alta frequência. Tamanho mínimo da placa
metálica: 250 x 250 mm. Observe a distância lateral mínima para a
parede mais próxima ou fonte de perturbação: >300 mm. Não dobre ou
prense o cabo. Alcance mínimo de flexão do cabo: >25mm.
Definindo o alcance
Os sinais de radio são basicamente ondas eletromagnéticas o sinal é
atenuado no caminho entre o transmissor e o receptor. Isto significa
que a intensidade dos campos elétrico e magnético é reduzida de
forma inversamente proporcional ao quadrado da distância do trans-
missor ao receptor (E,H~1/r²). Adicionalmente a esta restrição natural
do alcance outros fatores de interferência acontecem. Partes metáli-
cas, por exemplo, vergalhões nas paredes, folhas de alumínio ou vi-
dros com camadas de metal depositadas por vaporização usados em
isolamento térmico podem refletir ondas magnéticas. Desta forma um
»ponto cego« pode ser localizado atrás destes elementos. Na realida-
de ondas de rádio podem atravessar paredes, porém a atenuação é
maior do que em através do ar.
Penetração das ondas de rádio:
Madeira, gesso, vidro sem tratamento
Tijolo, compensado
Concreto armado
Metais, lâminas de alumínio, água
Alcance em área externa (SW868/915/917):
Alcance em área externa (SW922):
Alcance interno (SW868/915/917):
Alcance interno (SW922):
Alcance máximo em campo livre (SW868/915/917)
Alcance máximo em campo livre (SW922)
Alcance máximo interno (SW868/915/917)
Alcance máximo interno (SW922)
Para obter o alcance máximo: utilize as antenas especificadas. Com
outras antenas, o range máximo pode variar.
Start-up/Seleção de modo de operação
Requerimentos:
- Monte o dispositivo em trilho DIN.
- Conecte o cabo para tensão de alimentação 24VCC.
- Os LEDs mostram os estados de operação. Se o atuador sem fio e o
MD LED MD verde estiverem ligados, então o dispositivo está pronto
para uso.
Chaveando os relés
Chaveamento dos relés: Defina os relés como descrito em »Descrição
da interface« no parágrafo »RECORD.RELAIS.SWITCH« (ver RF RxT
SW868/915/917/922-NET, »Description of interface«, secção »Data-
Message«, baixar a partir de www.steute.com.br).
Os relés são sempre chaveados durante o tempo de ativação do RF Rx
SW868/915/917/922-NET-4S-A.
90... 100%
65... 95%
10... 90%
0... 10%
aprox. 450 m
aprox. 150 m
aprox. 40 m
aprox. 20 m
aprox. 700 m
aprox. 230 m
aprox. 50 m
aprox. 25 m
