KOMFORT EC DE
MONTAGE UND ANSCHLUSS DES EXTERNEN TEMPERATURSENSORS
Die Lüftungsanlage ist mit einem externen Temperatursensor ausgestattet.

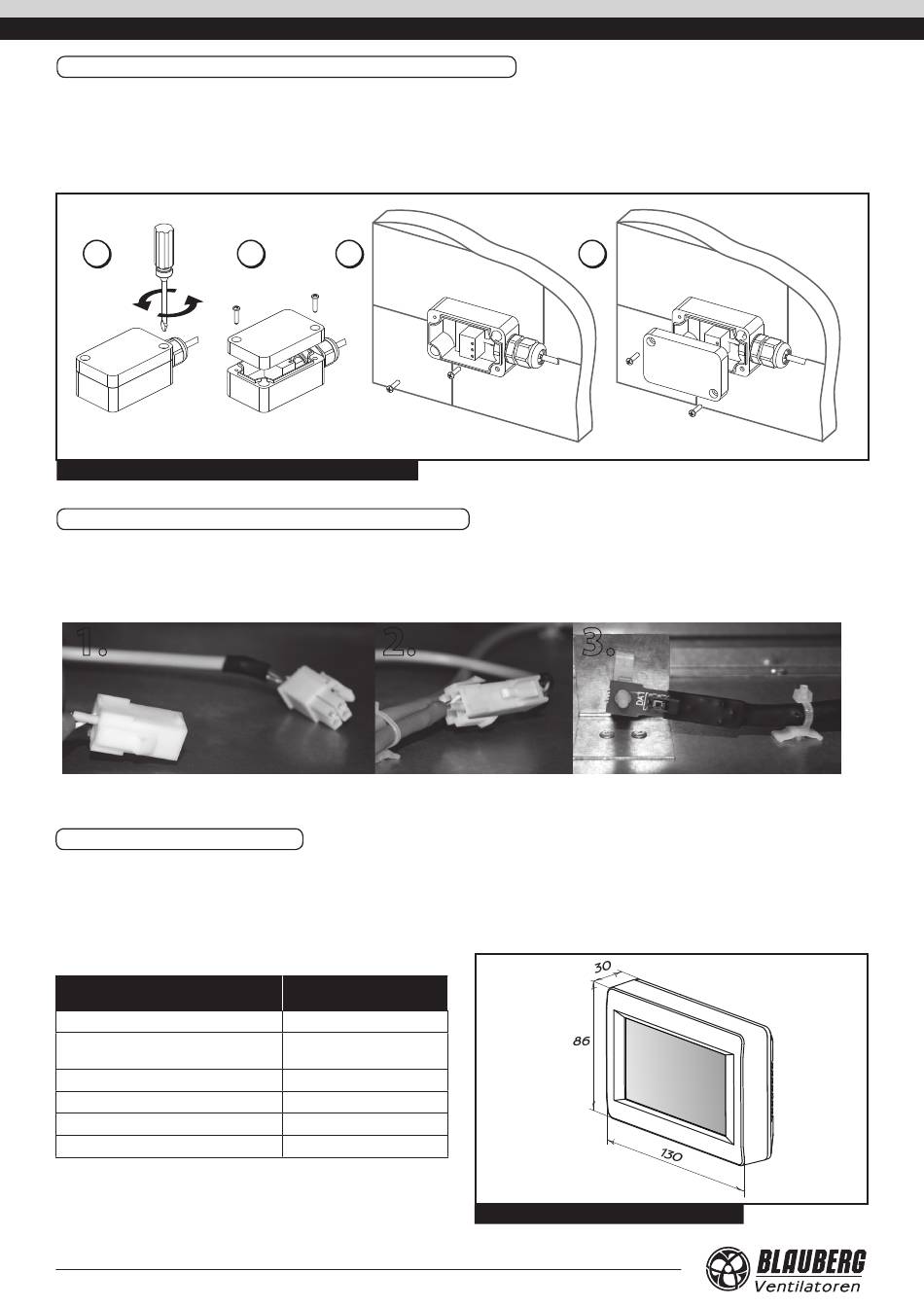

Montieren Sie den externen Temperatursensor wie folgt, Abb. 13:
1. Lösen Sie die zwei Schrauben aus dem Sensordeckel.
2. Entfernen Sie den Sensordeckel.
3. Montieren Sie den Temperatursensor an der Außenwand des Gebäudes.
1
Abb. 13. Funktionsschema für KOMFORT EC DE2000-12 ... EC DE4000-21
MONTAGE UND ANSCHLUSS DES FEUCHTIGKEITSSENSORS
Der Feuchtesensor FS1 ist im Lieferumfang nicht enthalten und ist als ein
Sonderzubehörteil verfügbar. Zum Anschluss des Feuchtesensors schließen
Sie den Anschlussstecker des Feuchtigkeitssensors an die entsprechende
1.
MONTAGE DES BEDIENFELDES
Die Lüftungsanlage verfügt über ein Wand-Bedienfeld mit einem
Touchscreen. Im Lieferumfang ist ein 10 m langes Kabel für den Anschluss
Tabelle 4. Technische Parameter des Bedienfeldes
Kenndaten
Umgebungstemperatur, °C
Relativen Luftfeuchtigkeit, %
Kabelquerschnitt, mm
2
Material
Kabellänge, m
Schutzart
12
2
3
2.
Wert
+5 bis zu +40
5 bis zu 80
(keine Kondensation)
0.25 bis zu 0.35
Kunststoff
bis 15
IP20
Die Wand darf keiner direkten Sonneneinstrahlung ausgesetzt sein.
4. Setzen Sie den Sensordeckel ein.
5. Schließen Sie den Temperatursensor an die Klemmleiste X1 in
Übereinstimmung mit dem Anschlussschema, Abb. 9 und Abb. 11.
4
Buchse im Anlagengehäuse.
Befestigen Sie anschließend den Sensor mit Hilfe der Halterung und des
Bügels im Abluftbereich des Gehäuses.
3.
des Bedienfelds an die Lüftungsanlage enthalten. Die Kenndaten sind in
Tabelle 4 angegeben.
Abb. 14. Außenabmessungen des Bedienfeldes
www.blaubergventilatoren.de
