Synchronisationseingang:
Entrée de synchronisation:
Synchronization input:
31
(+)
(–)
32

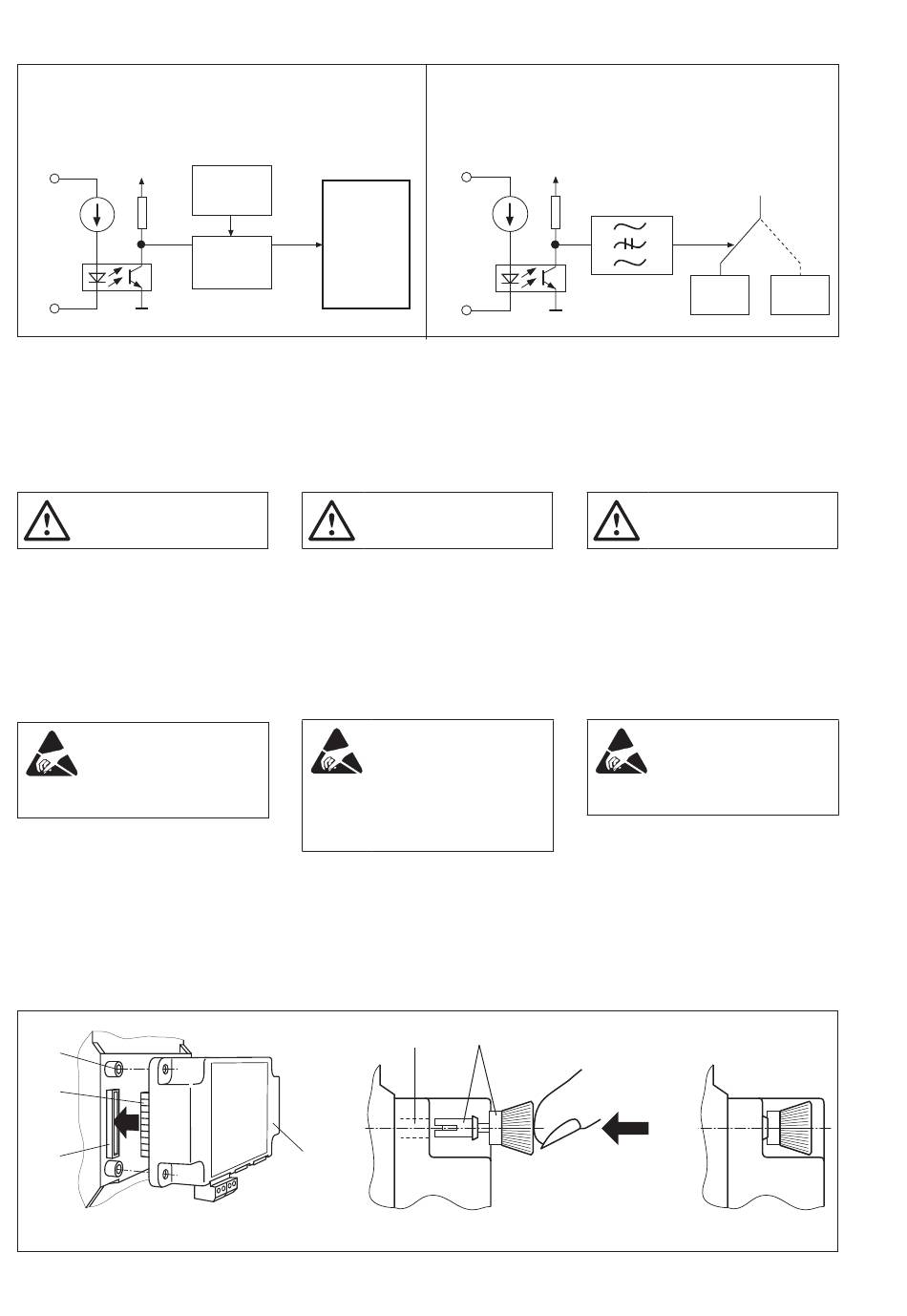

4. Montage / Demontage
Grundgerät A2xx
abschalten.
ErweiterungsModul (1) einfach auf
der Rückseite des Grundgeräts auf
stecken (Bild 1). Dabei beachten, dass
Steckerleiste (3) und Steckbuchse (2),
aufeinander passen.
Achtung! Leiterplatte und
Kontakte nicht berühren.
Elektrostatische Aufla
dung kann elektronische
Bauteile beschädigen.
Zur mechanischen Sicherung die vier
mitgelieferten KunststoffSpreiznieten
(5) in die dafür vorgesehenen Löcher
(4) eindrücken (Bild 2).
(4)
(2)
(3)
Bild 1 / Fig. 1
7004-00073-A Rev --.indd
Frequenz
Fréquence
Frequency
Echtzeit-
uhr
Horloge en
Teiler
temps réel
Diviseur
Real time
Splitter
clock
4. Montage / démontage
Mettre l'appareil de base
A2xx hors tension.
Enficher simplement le module d'exten
sion (1) sur la face arrière de l'appareil
de base (Figure 1). Veiller à ce que la
réglette à broches (3) et la fiche femelle
(2) soient adaptées l'une à l'autre.
Pour le verrouillage mécanique des
quatre rivets expansibles en matière
plastique inclus dans la fourniture (5),
il faut les pousser dans les trous (4)
prévus à cet effet (Figure 2).
(1)
Bild 2 / Fig. 2
Nieder/HochtarifEingang:
Entrées à tarif haut/tarif bas:
Low/high tariff input:
33
(+)
(–)
34
Attention: Eviter de tou
cher la carte à circuits
imprimés et les contacts.
Une chaque électrosta
tique peut endommager
les composants électro
niques.
(4)
(5)
Page 4 of 16
Energiezähler
Compteur d'énergie
Energy counter
Low
Basse
4. Assembly / disassembly
Switch off basic unit A2xx.
Simply attach the expansion mod
ule (1) to the back of the basic unit
(Fig. 1). Make sure the connector (3)
and the socket (2) fit together.
Caution! Do not touch
the PCB or the contacts!
Electrostatic discharge
can damage electronic
components.
For mechanical safety press the
4 supplied plastic rivets (5) into the
holes provided for them (4) (Fig. 2).
High
Elevée
4/21/10
