Conexionado/Ejemplos

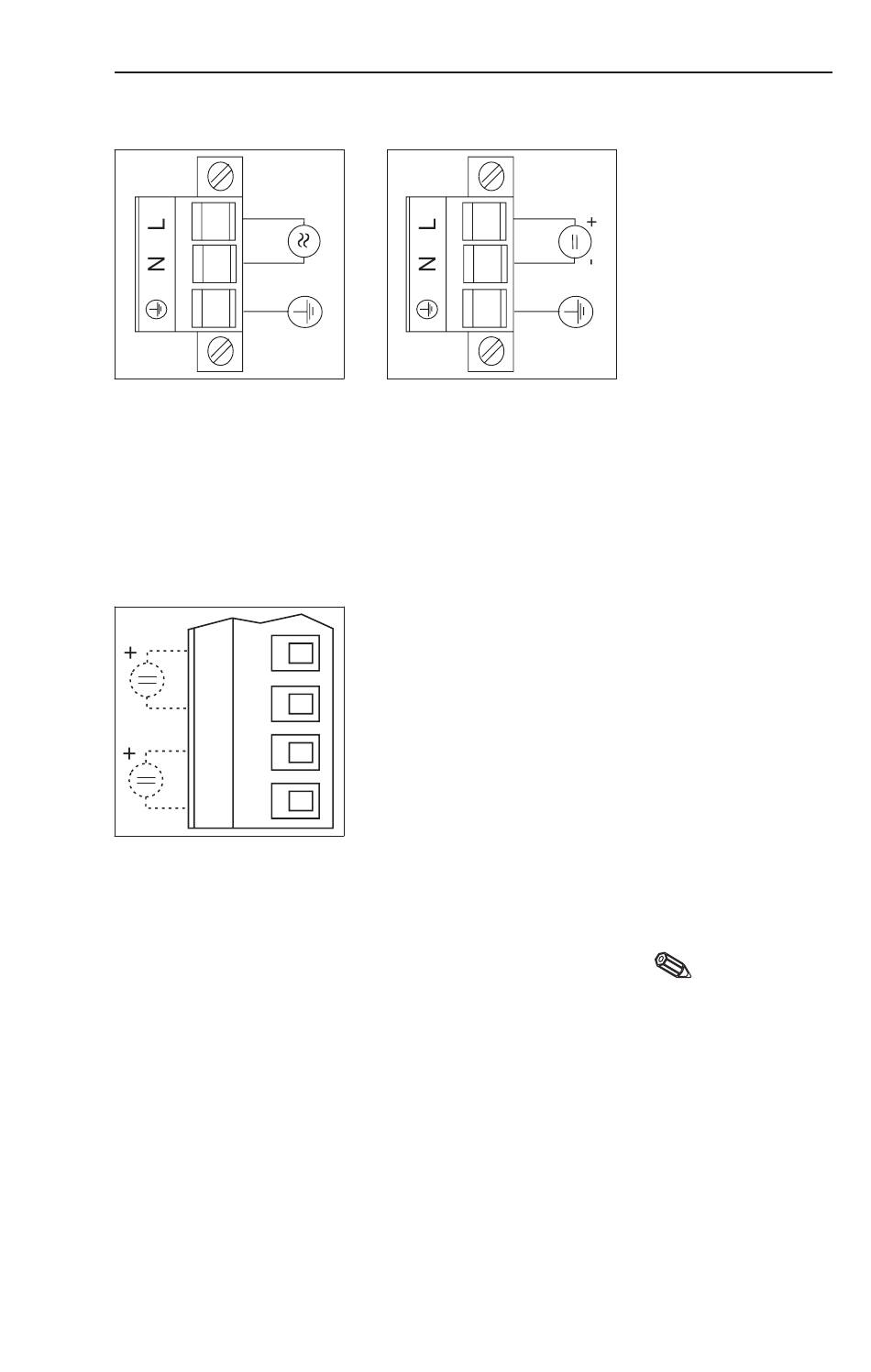

AC-versión
4.3 Conexión para alimentación por lazo
La unidad dispone de dos lazos alimentados, ambos
aislados galvánicamente de las entradas de señal.
Esto significa que los transmisores pueden alimentar-
se directamente desde la unidad con la ayuda de
otros componentes.
81
-
82
83
-
84
alimentación por lazo
4.4 Conexión del sensor externo
Si existe la posibilidad de transitorios en los cables de
señal, se recomienda utilizar una unidad de protec-
ción contra sobretensiones.
Los terminales no utilizados no aparecen en los es-
quemas de conexiones.
Para hacer más fácil su comprensión, los esquemas
de conexión siguientes sólo muestran la señal de en-
trada 1 conectada. La entrada 2 se conecta de modo
idéntico.
DC-versión
Indicador de proceso
