Raccordement/Exemples
AC-version

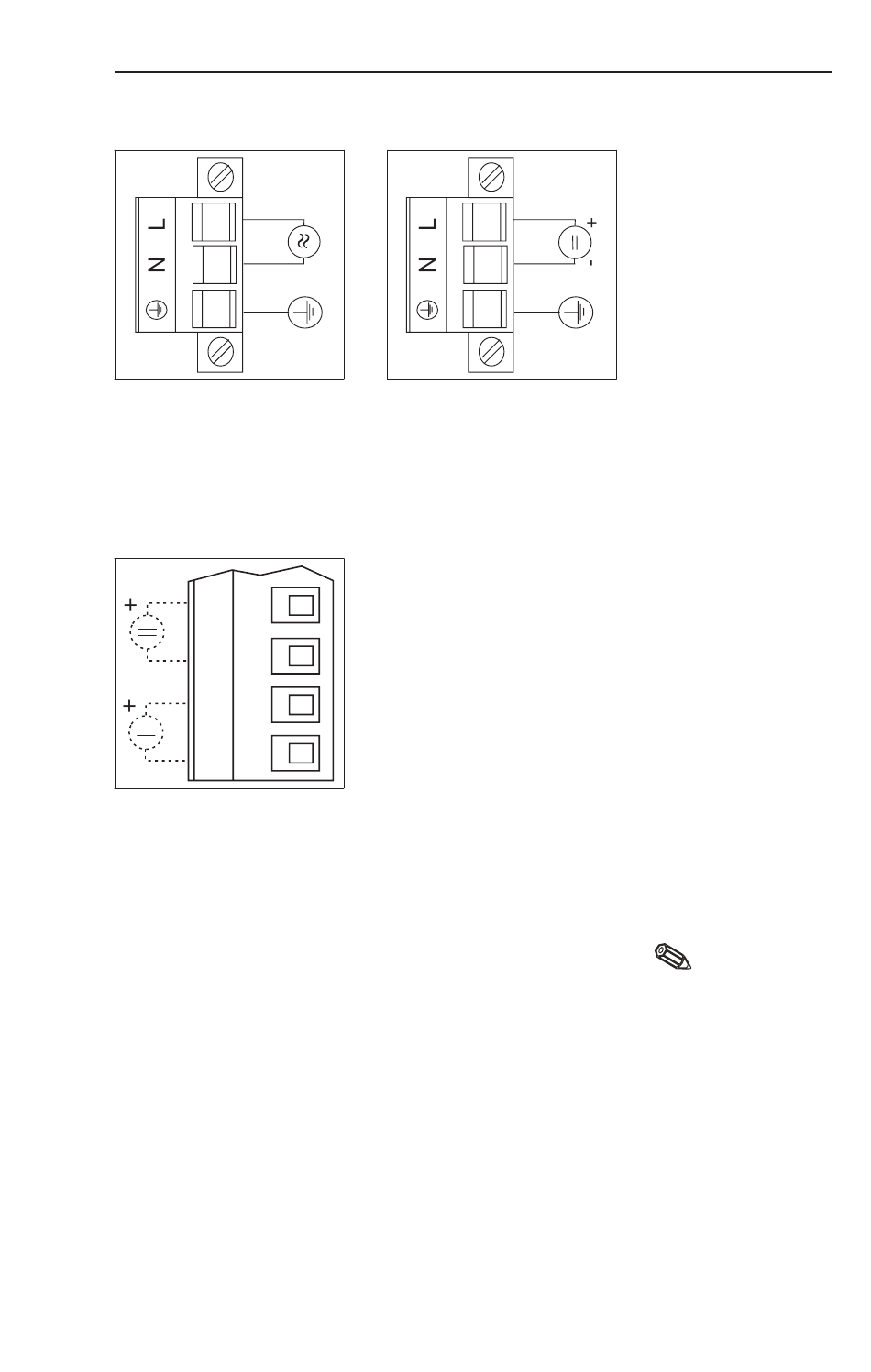

4.3 Raccordement alimentation de transmetteur
L'appareil dispose de deux alimentations de transmet-
teur galvaniquement séparées des entrées signal.
D'autres ne sont de ce fait pas nécessaires.
81
-
82
83
-
84
alimentation de trans-
metteur
4.4 Raccordement de capteurs externes
S'il faut s'attendre à des transitoires puissants sur les
câbles de signal, nous recommandons la mise en
place d'une barrière Zener.
Les bornes non utilisées ne sont pas représentées
dans les schémas de raccordement.
Pour plus de clarté, l'entrée signal 1 est représentée
dans les schémas de raccordement suivants. Les
mêmes schémas de raccordement sont valables pour
l'entrée signal 2.
DC-version
