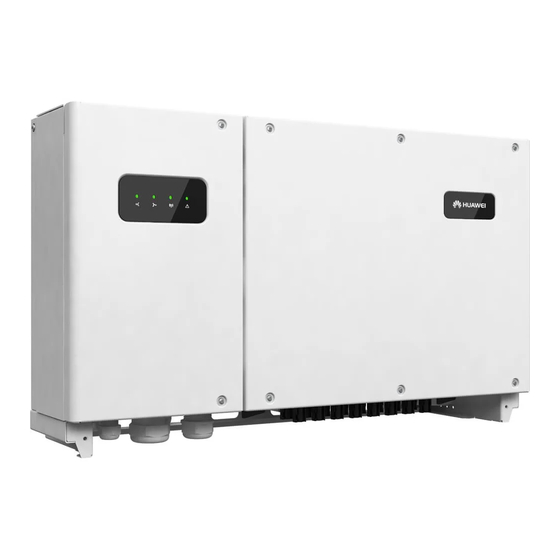

Huawei SUN2000-33KTL Kurzanleitung
Vorschau ausblenden
Andere Handbücher für SUN2000-33KTL:
- Benutzerhandbuch (111 Seiten) ,
- Kurzanleitung (17 Seiten)
Verwandte Anleitungen für Huawei SUN2000-33KTL
Inhaltszusammenfassung für Huawei SUN2000-33KTL
- Seite 1 SUN2000-(33KTL, 40KTL) Kurzanleitung zur Installation Ausgabe: 03 Artikelnummer: 31507079 Datum: 2015-07-05 HUAWEI TECHNOLOGIES CO., LTD.
-
Seite 2: Systeminstallation
1. Lesen Sie vor der Montage des Geräts das SUN2000-(33KTL, 40KTL) Benutzerhandbuch, um sich mit den Produktinformationen und Sicherheitshinweisen vertraut zu machen. Um das Handbuch zu erhalten, melden Sie sich unter http://support.huawei.com/carrier/ an und navigieren Sie auf der Seite Product Support (Produktsupport) zu SUN2000 oder suchen Sie danach. - Seite 3 Montieren des Wechselrichters (am Beispiel einer Gestellmontage) 1. Legen Sie anhand der Rückwandabmessungen die 2. Bohren Sie die Löcher. Positionen für die Bohrungen im Gestell fest. Einheit: mm 4. Montieren Sie den Wechselrichter an der Rückwand 3. Befestigen Sie die Rückwand. M12 (3 Stück) 45 Nm 5.
-
Seite 4: Elektrische Anschlüsse
Anschließen der Wechselstrom-Ausgangskabel OT-M6 Wechselrichter- Adernquerschnitt der Kabeltyp Modell Kabel (empfohlen) SUN2000-33KTL 4-adriges Kabel für die Außenverlegung (L1, L2, L3 und N) 16 mm (6 AWG) SUN2000-40KTL 3-adriges Kabel für die Außenverlegung (L1, L2 und L3) NOTE In der Tabelle sind lediglich die empfohlenen Kabelspezifikationen aufgeführt. Weitere Details zu den Kabelspezifikationen finden Sie imSUN2000-(33KTL, 40KTL) Benutzerhandbuch. - Seite 5 5. Führen Sie das Wechselstrom-Ausgangskabel durch die wasserdichte Verschraubung „AC OUTPUT“ an der Unterseite des SUN2000 in das Gehäuse ein. 6. Führen Sie die Adern des Wechselstrom-Ausgangskabels für den SUN2000-33KTL in L1, L2, L3 und N in den Wechselstrom-Klemmenblock ein. Führen Sie die Adern des Wechselstrom-Ausgangskabels fü r den SUN2000-40KTL in L1, L2 und L3 in den Wechselstrom-Klemmenblock ein.
- Seite 6 Anschließen der Gleichstrom-Eingangsstromkabel Optionale Gleichstrom-Eingangsklemmen Anzahl der SUN2000-33KTL/40KTL Eingänge Anschluss an beliebiges Kontaktpaar Anschluss an Kontaktpaare 1 und 3 Anschluss an Kontaktpaare 1, 3 und 5 Anschluss an Kontaktpaare 1, 2, 3 und 5 Anschluss an Kontaktpaare 1, 2, 3, 4 und 5...
- Seite 7 Anschließen der RS485-Kommunikationskabel NOTICE • Stellen Sie beim Verlegen von Kommunikationskabeln sicher, dass diese von Stromkabeln getrennt sind und von Störquellen ferngehalten werden, um Kommunikationsstörungen zu vermeiden. • RS485-Kommunikationskabel können an den Klemmenblock oder die RJ45-Anschlüsse angeschlossen werden. Die empfohlene Methode ist das Anschließen an den Klemmenblock. Methode 1: Anschließen an den Klemmenblock (empfohlen) Empfohlenes Computerkabel (DJYP2VP2-22 2*2*1) 2.
-
Seite 8: Überprüfung Der Installation
Überprüfung der Installation Ja □ Nein □ 1. Alle Schrauben sind fest angeschlossen, insbesondere die für elektrische Anschlüsse. Ja □ Nein □ 2. Alle Leistungsschalter stehen auf OFF (AUS). Ja □ Nein □ 3. Das Erdungskabel ist fest angeschlossen und es sind keine Kurzschlüsse vorhanden. Ja □... -
Seite 9: Mobile App
Mobile App NOTE 1. Die Kommunikation zwischen dem SUN2000-33KTL/40KTL und der mobilen App erfolgt über ein Bluetooth-Modul, das am USB-Anschluss angeschlossen ist. 2. Rufen Sie den Huawei App Store (http://appstore.huawei.com) oder Google Play (https://play.google.com) auf, suchen Sie nach SUN2000 und laden Sie die SUN2000-App herunter. - Seite 10 Anhang: Zuordnungstabelle für Stromnetz-Standardcodes Stromnetz- Stromnetz- Land und Netzart Land und Netzart Standardcode Standardcode NRS-097-2-1- China-MV480 China Mittelspannungsnetz Südafrika Mittelspannungsnetz MV480 NB/T 32004 China Niederspannungsnetz IEC61727-MV480 IEC Mittelspannungsnetz UTE C 15- Frankreich Bulgarien VDE 0126-1-1-BU 712-1(A) Niederspannungsnetz Niederspannungsnetz UTE C 15- Deutschland Frankreich (Inseln) 230 V 50 Hz VDE-AR-N-4105...
- Seite 11 Stromnetz- Stromnetz- Land und Netzart Land und Netzart Standardcode Standardcode Benutzerdefiniert Benutzerdefiniert Reserviert Reserviert (50Hz) (60Hz) Benutzerdefiniert- Benutzerdefiniert- Reserviert Reserviert MV480 (50Hz) MV480 (60Hz) NOTE Änderungen der Netzcodes vorbehalten. Die aufgeführten Netzcodes dienen nur zu Referenzzwecken. Weitere Informationen erhalten Sie über die auf der folgenden Seite genannten Kanäle.
- Seite 12 Huawei App Store Google Play Scannen Sie diesen Code für weitere Dokumente: Support WeChat Sie können sich auch an der technischen Support-Website von Huawei anmelden: http://support.huawei.com Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang Shenzhen 518129 Volksrepublik China www.huawei.com...
