Dell PowerConnect J-Series J-SRX240 服務閘道快速入門
使用此快速入門中的說明，協助您將 Dell PowerConnect J-Series J-SRX240 服務閘道連
線至網路。如需詳細資訊，請參閱 J-SRX240 Services Gateway Hardware Guide，網址
為 http://support.dell.com/manuals。(

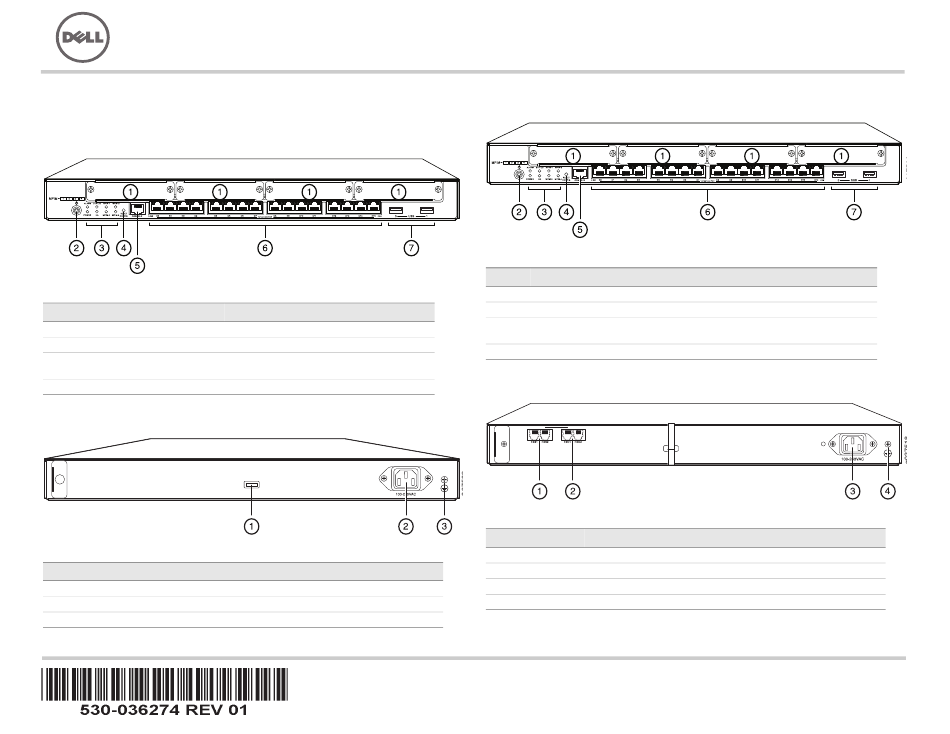

J-SRX240 Services Gateway (J-SRX240B
編號 說明
1
Mini-PIM 插槽
2
Power 按鈕
3
LED (ALARM、POWER、
STATUS、HA、mPIM)
4
Reset Config 按鈕
J-SRX240 (J-SRX240B
服務閘道 、
編號 說明
1
纜線束固定器
2
電源供應輸入
3
接地點
SRX240)
管理型號為
J-SRX240H)
、 前面板
編號 說明
5
主控台連接埠
6
十億位元乙太網路 (0/0 到 0/15)
7
USB 連接埠
J-SRX240H J-SRX240H-POE)
、
J-SRX240
含整合收斂服務之
J-SRX240H-P-MGW)
編號 說明
1
Mini-PIM 插槽
2
Power 按鈕
3
LED (ALARM、POWER、
STATUS、HA、mPIM)
4
Reset Config 按鈕
J-SRX240
含整合收斂服務之
後面板
編號 說明
1
FXS 語音連接埠
2
FXO 語音連接埠
3
電源供應輸入
4
接地點
(J-SRX240H-POE
服務閘道
前面板
編號 說明
5
主控台連接埠
6
十億位元乙太網路 (0/0 到 0/15)
7
USB 連接埠
(J-SRX240H-P-MGW)
服務閘道
、
後面板
