Guia de Início Rápido do Gateway de Serviços Dell
PowerConnect J-Series J-SRX240
Siga as instruções deste guia de início rápido para conectar o Gateway de Serviços Dell
PowerConnect J-Series J-SRX240 à sua rede. Para mais detalhes, consulte o
J-SRX240 Services Gateway Hardware Guide no http://www.support.dell.com/manuals.
(Modelo regulamentar número SRX240)

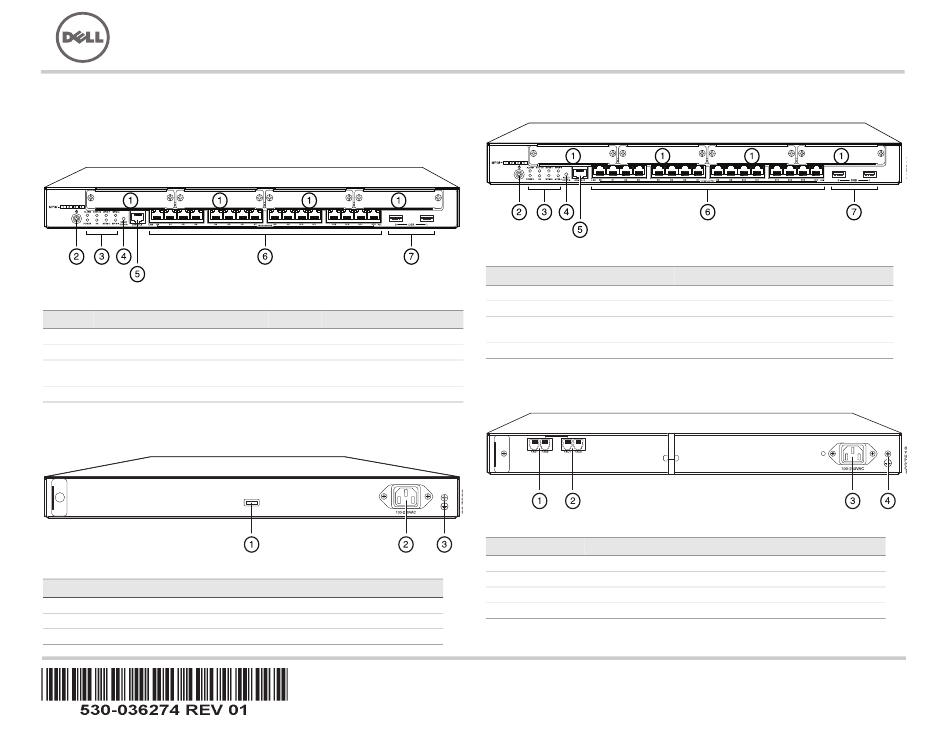

Gateway de Serviços J-SRX240 (J-SRX240B, J-SRX240H) - Painel frontal
Legenda Descrição
1 Slots mini-PIM
2 Botão Power
3 LEDs (ALARM, POWER, STATUS, HA,
mPIM)
4 Botão Reset Config
Gateway de Serviços J-SRX240 (J-SRX240B, J-SRX240H,
J-SRX240H-POE) - Painel traseiro
Legenda Descrição
1 Prendedor do cabo
2 Entrada da fonte de energia
3 Ponto de aterramento
Legenda Descrição
5 Porta do console
6 Gigabit Ethernet (0/0 a 0/15)
7 Portas USB
Gateway de Serviços J-SRX240 com Serviços Integrados de
Convergência (J-SRX240H-POE, J-SRX240H-P-MGW) - Painel frontal
Legenda Descrição
1 Slots mini-PIM
2 Botão Power
3 LEDs (ALARM, POWER,
STATUS, HA, mPIM)
4 Botão Reset Config
Gateway de Serviços J-SRX240 com Serviços Integrados de
Convergência (J-SRX240H-P-MGW) - Painel traseiro
Legenda Descrição
1 Porta de voz FXS
2 Porta de voz FXO
3 Entrada da fonte de energia
4 Ponto de aterramento
Legenda Descrição
5 Porta do console
6 Gigabit Ethernet (0/0 a 0/15)
7 Portas USB
