P è é é
ARAM TRES PAR D FAUT D FINIS EN USINE DES INTERFACES
Port Label Interface
0/0 ge-0/0/0
de 0/1 à 0/15 de ge-0/0/1
à ge-0/0/15
P è é é
ARAM TRES PAR D FAUT D FINIS EN USINE DES R
Source Zone Destination Zone
trust untrust
trust trust
untrust trust
P è é é
ARAM TRES PAR D FAUT D FINIS EN USINE DE LA R
Source Zone Destination Zone
trust untrust
Partie 5 : Vérification de l'attribution d'une adresse IP au dispositif de
gestion
Une fois le dispositif de gestion connecté à la passerelle de services, le processus du
serveur DHCP sur cette passerelle attribue automatiquement une adresse IP à ce
dispositif. Assurez-vous que le dispositif de gestion reçoit bien de l'unité une adresse IP
sur le sous-réseau 192.168.1/24 (autre que 192.168.1.1).
REMARQUE :
La passerelle de services se comporte comme un serveur DHCP et attribue une
adresse IP au dispositif de gestion.
Si aucune adresse IP n'est attribuée au dispositif de gestion, configurez-en une
manuellement sur le sous-réseau 192.168.1.0/24. N'attribuez pas l'adresse IP
192.168.1.1 au dispositif de gestion ; elle est déjà attribuée à l'unité. Par défaut, le
serveur DHCP est activé sur l'interface de VLAN de couche 3, à savoir (IRB) vlan.0
(de ge-0/0/1 à ge-0/0/15), dotée de l'adresse IP 192.168.1.1/24.
Lorsque vous mettez la passerelle de services J-SRX240 sous tension pour la
première fois, elle démarre en utilisant sa configuration par défaut définie en usine.
Partie 6 : Vérification de l'attribution d'une adresse IP à la passerelle de
services
Pour obtenir une adresse IP sur la passerelle de services, procédez de l'une des
manières suivantes :
Mé 1 : O '
THODE BTENTION D UNE ADRESSE
SERVICES
Connectez-vous à votre fournisseur d'accès Internet (FAI) via le port ge-0/0/0.
Votre FAI va utiliser le processus DHCP pour attribuer une adresse IP à l'unité.
Si vous optez pour cette méthode d'obtention de l'adresse IP sur la passerelle,
passez aux instructions des Parties 7 à 10 du présent document pour configurer
l'unité et la transmission de données.
Mé 2 : O '
THODE BTENTION D UNE ADRESSE
SERVICES
Connectez-vous à votre FAI via le port ge-0/0/0. Votre FAI vous communique une
adresse IP statique. Il n'utilisera pas le processus DHCP pour vous attribuer une
adresse IP.
Security Zone DHCP State IP Address
untrust client non attribuée
trust server 192.168.1.1/24
è é é
GLES DE S CURIT
Policy Action
autoriser
autoriser
interdire
è NAT
GLE
Policy Action
définir l'adresse NAT source sur
l'interface de la zone Untrust
IP
DYNAMIQUE SUR LA PASSERELLE DE
IP
STATIQUE SUR LA PASSERELLE DE
Si vous optez pour cette méthode d'obtention de l'adresse IP sur la passerelle,
passez aux instructions des Parties 7 à 10 du présent document.
Partie 7 : Accès à l'interface J-Web
1. Lancez un navigateur Web sur le dispositif de gestion.
2. Saisissez http://192.168.1.1 dans le champ d'adresse URL. La page de connexion
à l'interface J-Web s'affiche.
3. Indiquez le nom d'utilisateur par défaut root. N'entrez aucun mot de passe dans le
champ Password.

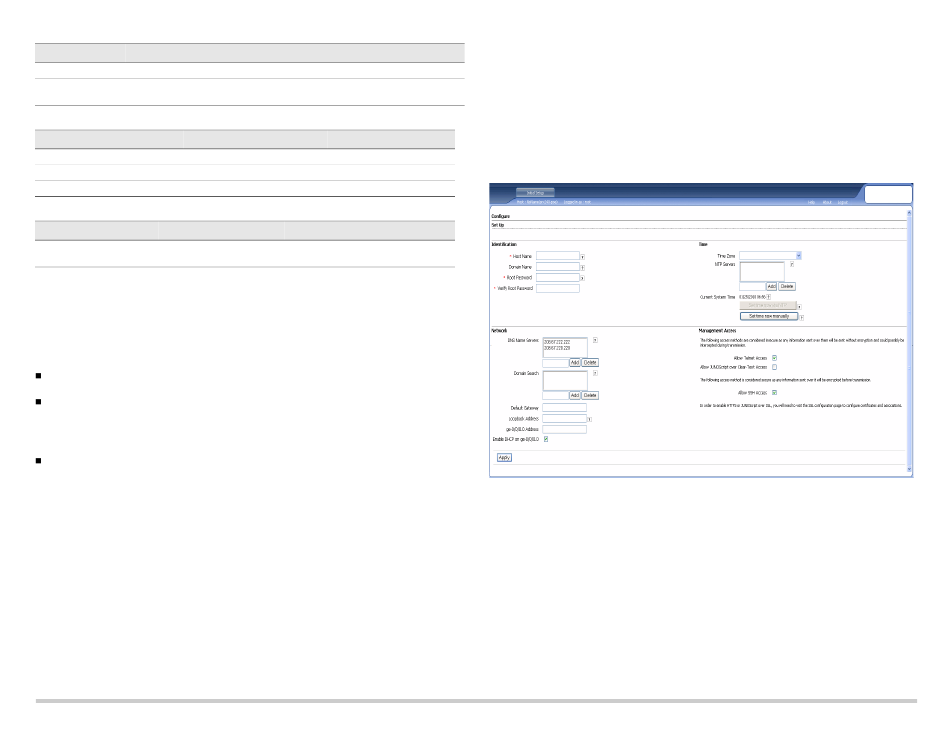

4. Cliquez sur Log In. La page Initial Setup de l'interface J-Web apparaît.
Partie 8 : Configuration des paramètres de base
Configurez les paramètres de base, tels que Host Name, Domain Name et Root
Password, de la passerelle de services.
avant d'appliquer votre configuration, vérifiez que vous avez configuré
IMPORTANT :
l'adresse IP et le mot de passe de l'utilisateur root.
chaque champ signalé par un astérisque (*) est obligatoire.
REMARQUE :
Si, à la Partie 6, vous avez opté pour la Méthode 2 pour obtenir une adresse IP sur la
passerelle de services, n'oubliez pas de modifier les paramètres J-Web comme suit :
1. Décochez la case Enable DHCP on ge-0/0/0.0.
2. Saisissez l'adresse IP manuelle fournie par votre FAI dans le champ
d'adresse ge-0/0/0.0. Cette adresse IP doit respecter le format
masque de sous-réseau.
3. Saisissez l'adresse IP de la passerelle dans le champ Default Gateway. Vous
obtiendrez également cette adresse IP auprès de votre FAI.
, étant le
a.b.c.d/xx xx
