J-SRX240 服务网关型号
提供以下四种型号的 J-SRX240 服务网关：
DDR 内存
设备
J-SRX240B
512 MB
J-SRX240H
1 GB
J-SRX240H-POE
1 GB
J-SRX240H-P-MGW
1 GB
注意： 对于 J-SRX240H-PoE 和 J-SRX240H-P-MGW 型号，所有 16 个端口 （ge-0/0/0
至 ge-0/0/15）均支持 150W 以太网供电 (PoE)。
连接和配置 J-SRX240 服务网关
按照下面的说明连接和设置任何型号的 J-SRX240 服务网关以保护网络。参照设备前面
板上的 LED 来帮助您确定设备的状态。
第
1
部分：将服务网关接地
1.
获取接地电缆—14 AWG 单线， 4 A—带环状、乙烯绝缘 TV14-6R 接线片或同等电
缆，由授权电工接线。
2.
将接地电缆适当接地。
3.
将接地电缆接线片置于机箱背面上方的接地点，然后使用一个 6-32 UNC 螺钉来固定
接线片。
第
2
部分：将电源线连接到设备
将电源线连接到设备和电源。我们建议使用电涌保护器。请注意以下指示 :
POWER LED ( 绿色 )：设备通电。
STATUS LED ( 绿色 )：设备正常工作。
ALARM LED ( 琥珀黄色 )：设备正常工作，但可能由于未设置救援配置而发出琥珀色
黄光。这并不是紧急情况。
mPIM LED （关闭） ：小型物理接口模块 (Mini-PIM) 不存在或没有被设备检测到。如
果该 LED 为绿色常亮，则表示 Mini-PIM 工作正常。
注意： 设置完救援配置后，琥珀黄色的 ALARM LED 表示不严重的警告，而红色常亮的
ALARM LED 表示服务网关存在严重问题。
注意： 接通电源后，必须等待 5 至 7 分钟的设备启动时间。请等待至 STATUS LED 变为
绿色常亮，再执行下一部分。
第
3
部分：连接管理设备
使用以下任一方法将管理设备连接到服务网关：
以太网供电
语音支持
否
否
否
否
是
否
是
是

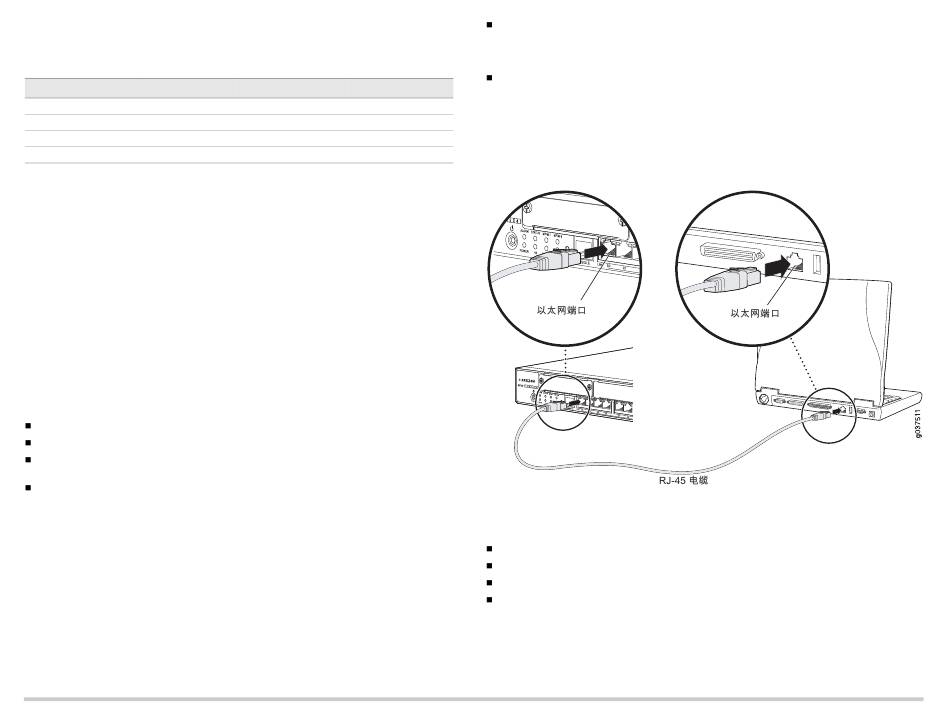

将 RJ-45 电缆(以太网电缆)从前面板上 ge-0/0/1 至 ge-0/0/15 中的任一端口连接到管
理设备 ( 工作站或便携式计算机 ) 上的以太网端口。
我们建议采用这种连接方法。如果您使用此方法进行连接，请继续第 4 部分。
将 RJ-45 电缆(以太网电缆)从标有 CONSOLE 的端口连接到提供的 DB-9 适配器， 然
后将其连接到管理设备上的串行端口。 （串行端口设置：9600 8-N-1。 ）
如果使用此方法进行连接，请继续执行 Branch SRX Series Services Gateways
Golden Configurations 中提供的 CLI 配置说明，该文档的网址为
http://www.juniper.net/us/en/local/pdf/app-notes/3500153-en.pdf。
有关连接管理接口的详细信息，请参阅下图：
第
4
部分：了解缺省配置设置
J-SRX240 服务网关是需要进行以下基本配置设置才能正常运行的安全路由设备：
必须为接口分配 IP 地址。
必须将接口绑定到区段。
必须配置区段间的策略以允许 / 拒绝信息流。
必须设置源 NAT 规则。
首次接通电源时，设备已设置以下缺省配置。无需进行任何初始配置即可使用设备。
2 页
