Inicio rápido de la puerta de enlace de servicios
J-SRX240 de la serie J PowerConnect de Dell
Use las instrucciones de este inicio rápido para conectar a su red la puerta de enlace de
servicios J-SRX240 de la serie J PowerConnect de Dell. Para obtener detalles, consulte
la J-SRX240 Services Gateway Hardware Guide en http://support.dell.com/manuals.
(Número de modelo normativo SRX240)

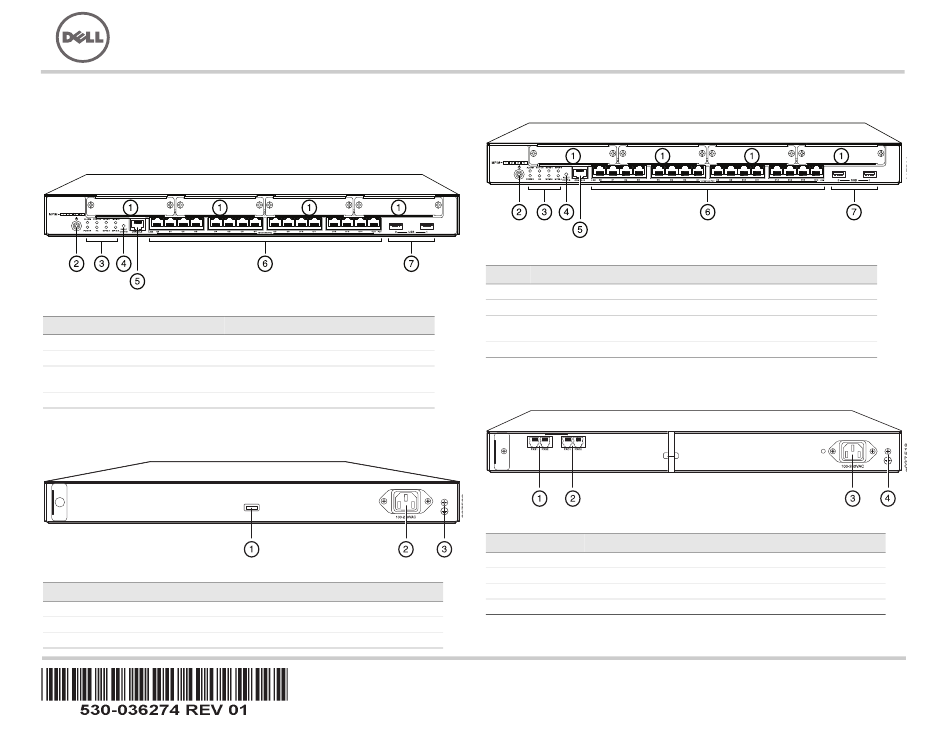

Panel frontal de la puerta de enlace de servicios J-SRX240 (J-SRX240B,
J-SRX240H)
Leyenda Descripción
1 Ranuras del mini-PIM
2 Botón de Power
3 LED (ALARM, POWER,
STATUS, HA, mPIM)
4 Botón Reset Config
Panel trasero de la puerta de enlace de servicios J-SRX240 (J-SRX240B,
J-SRX240H, J-SRX240H-POE)
Leyenda Descripción
1 Sujetador de cable
2 Entrada de la fuente de alimentación
3 Punto de conexión a tierra
Leyenda Descripción
5 Puerto Console
6 Gigabit Ethernet (0/0 a 0/15)
7 Puertos USB
Panel frontal de la puerta de enlace de servicios J-SRX240 con servicios
de convergencia integrados (J-SRX240H-POE, J-SRX240H-P-MGW)
Leyenda Descripción
1 Ranuras del mini-PIM
2 Botón de Power
3 LED (ALARM, POWER,
STATUS, HA, mPIM)
4 Botón Reset Config
Panel trasero de la puerta de enlace de servicios J-SRX240 con servicios
de convergencia integrados (J-SRX240H-P-MGW)
Leyenda Descripción
1 Puerto de voz FXS
2 Puerto de voz FXO
3 Entrada de la fuente de alimentación
4 Punto de conexión a tierra
Leyenda Descripción
5 Puerto Console
6 Gigabit Ethernet (0/0 a 0/15)
7 Puertos USB
