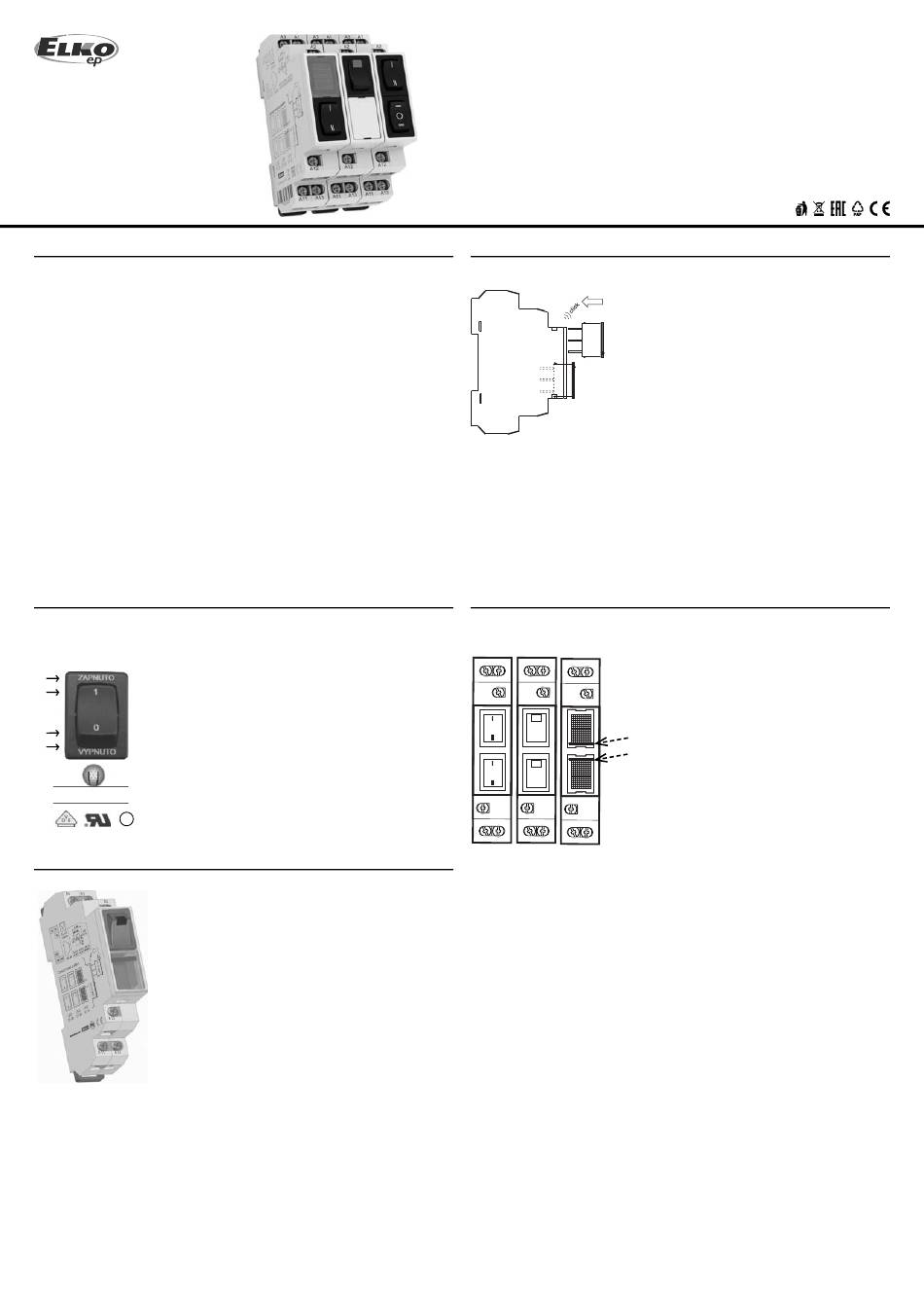

Jellemzők
- segéd- és főáramkörök vezérléséhez és jelzéséhez alkalmas modulrendszer
- innovatív megoldás az eredeti (régebbi) OS vezérlő és jelző modulok helyett
- USS - „Udělej si sám" (cseh) = „Csináld magad" = az alapmodulba különböző kapcsoló-
és jelzőegységek „pattinthatók" be
- az egyes egységek önálló termékek, az egyedi konfi gurációt a felhasználó végzi
igényei szerint
- 15 egységtípus: kapcsolók, váltókapcsolók, nyomógombok, megvilágított kapcsolók,
visszajelzők többféle színben, beleértve a villogó változatot is
- az egységek típusa, elhelyezése utólag is változtatható (pl. az alkalmazás módosítása,
üzemmód bővítése, stb.)
- egy modulba legfeljebb 2 egység telepíthető (pl. 2x kapcsoló, 2x jelző és/vagy
ezek kombinációja) = helymegtakarítás a kapcsolószekrényben
- 1-MODUL (90 x 17.6 x 64 mm), DIN sínre szerelhető
- a készülék üzemi hőmérsékleti tartománya -20 .. + 55 °C
- kengyeles sorkapcsok, M3-as csavar kombinált fejjel, PZ1 profi l
Lézeres jelölések
egyedi jelölés
maximális A kapcsolókat (01-09) a jól ismert francia APEM cég gyártja,
karakterszáma aki 1952 óta gyárt a világban széleskörűen közkedvelt
termékeket. A kapcsolók kivételesen hosszú élettartamát egy
8
különleges mechanizmus szavatolja.
4
50 darab feletti darabszám esetén a kapcsolók egyedi lézeres
nyomtatását is vállaljuk.
4
8
APEM
PEM
Rendelési minta
USS-ZM + USS-07 + USS-11
Készítse el saját USS modulját - egy egyszerű és
intelligens megoldás!
USS
Vezérlő és jelző modulok
A modul összeállítása
A2
A3
A1
A11
A13
A12
A kapcsolók, váltókapcsolók és visszajelzők beépítésének iránya az
USS-ZM modulokba
a) b) c)
1 / 2
Az egységek elhelyezése a modulban:
Ha az USS-ZM modulban csak egy helyet foglal el, a
másik pozícióba egy USS-00 típusú vakfedelet kell
elhelyezni.
A kapcsoló- és jelzőegységeket az USS-ZM modulba
teljesen be kell pattintani. Az USS-ZM és az USS-01-15
egységek tökéletlen, nem megfelelő csatlakoztatása
átmeneti ellenállást hozhat létre, mely a csatlakozás
beégéséhez vezethet.
Az USS modulok szétszerelése:
Az USS modulok szétszerelése nem ajánlott, mivel a
modul részei az összeszerelés során szilárdan össze
vannak illesztve, és károsíthatja mind a dobozt, mind a
kapcsolókat vagy visszajelzőket.
Megjegyzés: 300 VA feletti terheléseknél megfelelő
mértékű hűtést kell biztosítani.
Az USS modulok megfelelő működésének
alapfeltétele a kapcsolók, váltókapcsolók és
visszajelzők helyes irányba történő beépítése.
a) Az USS-01-06 típusú kapcsolók és váltókapcsolók
helyes tájolása.
b) Az USS-07-09 jelzőfényes kapcsolók helyes tájolása.
c) Az USS-10-15 LED-es visszajelzők helyes tájolása -
a kiemelkedéseknek középen kell állniuk.
