ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic
02-207/2016 Rev.: 1

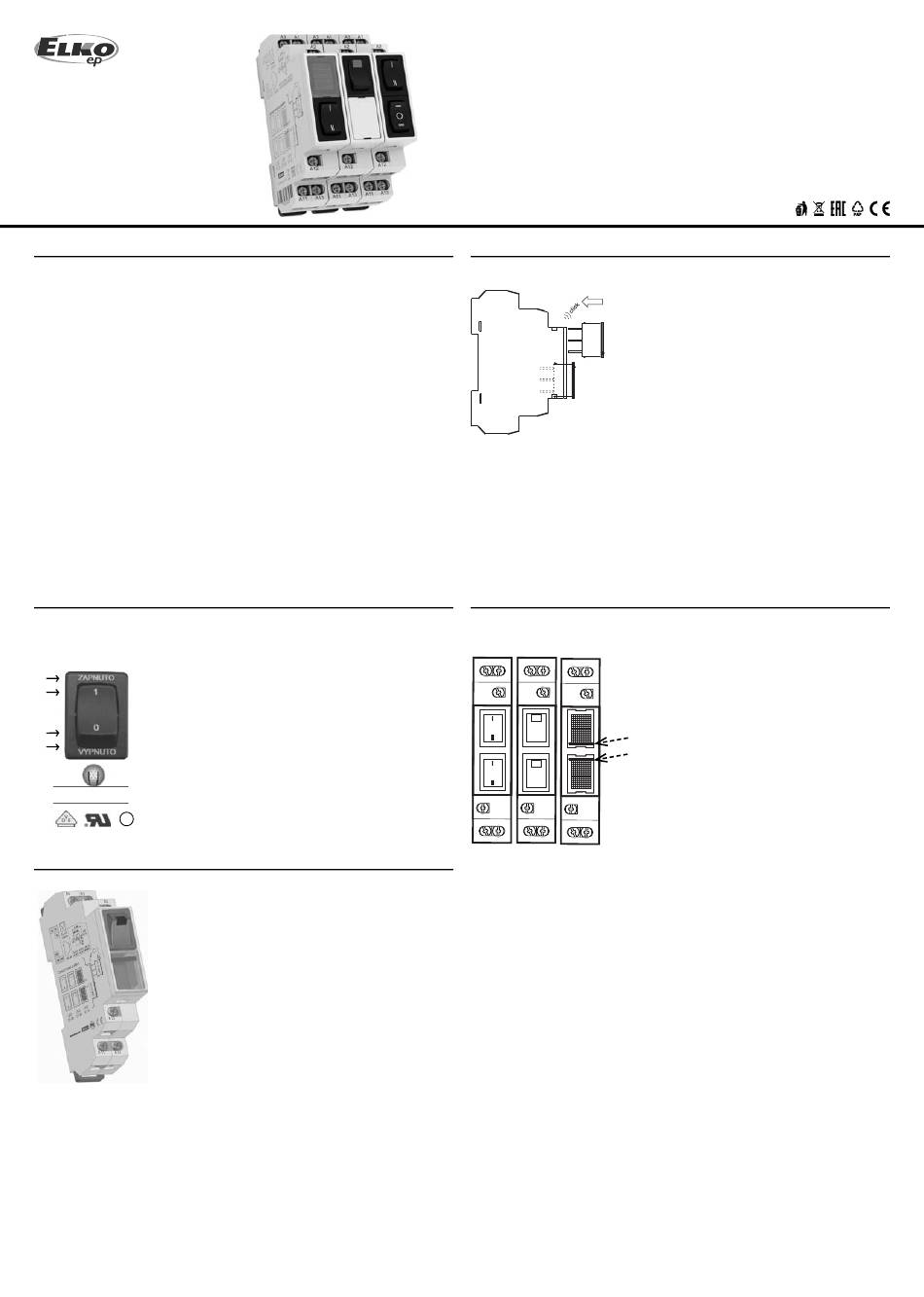

Charakteristika
- určeny pro spínání, ovládání a signalizaci pomocných i silových obvodů
- nové inovativní řešení původních ovládacích a signalizačních modulů OS
- USS - "Udělej si sám" = do základního modulu lze "nacvaknout" různé typy spína-
cích a signalizačních jednotek
- jednotky se dodávají samostatně, jednotlivé konfi gurace si provádí uživatel
- 15 typů jednotek: spínače, přepínače, tlačítka, prosvětlené spínače, různobarevné
signálky včetně blikacích
- jednotky jsou měnitelné i do budoucna (např. při změně aplikace, rozšíření pro-
vozu..)
- do jednoho modulu lze osadit až 2 pozice jednotek (např. 2x přepínač, 2x signálky
a nebo jejich kombinace) = oproti konkurenci úspora místa v rozvaděči
- v provedení 1-MODUL (90 x 17.6 x 64 mm), upevnění na DIN lištu
- rozsah pracovních teplot přístroje -20..+55 °C
- třmenové svorky, šroub M3 kombinovaná hlava, pozidrive 1
Laserový popis
max. počet Spínací jednotky (01-09) pochází od renomované francouzské
znaků fi rmy APEM. Kvalita spínačů je zaručena dlouholetými zkuše-
nostmi v oboru (od roku 1952) a světově uznávanými certifi ká-
8
ty VDE a UL. Jedinečný spínací mechanismus zaručuje dlouho-
4
dobou životnost spínání při stálých parametrech.
Přepínače a tlačítka označíme laserovým popisem při odběru
min 50 ks výrobků USS.
4
8
APEM
PEM
Příklad objednání
USS-ZM + USS-07 + USS-11
Sestavte si vlastní přístroj USS - jednoduché a inteligentní
řešení!
USS
Ovládací a signalizační moduly
Způsob montáže
A2
A3
A1
A11
A13
A12
Orientace spínačů, přepínačů a kontrolek v modulech USS-ZM
a) b) c)
1 / 2
Obsazení pozic:
Při obsazení pouze jedné pozice u modulu USS-ZM je
nutné druhou pozici překrýt záslepkou USS-00.
Při montáži je nutné úplně docvaknout jak vypínač tak
kontrolku do modulu USS-ZM. V případě nedokonalé-
ho spojení modulů USS-ZM a USS-01-15 hrozí nedosta-
tečné spojení a následný vznik přechodových odporů.
Demontáž modulů USS:
Následnou demontáž modulů USS nedoporučujeme,
jelikož po složení přístroje je tento pevně propojen a
může dojít k poškození jak krabičky tak samotných spí-
načů nebo kontrolek.
Poznámka: při zátěži nad 300 VA je třeba zajistit dosta-
tečné chlazení.
Z důvodu správné funkčnosti modulů USS je důle-
žité dodržení správné orientace spínačů, přepína-
čů a kontrolek.
a) Správná orientace spínačů a přepínačů platí pro
typy USS-01-06.
b) Správná orientace prosvětlených spínačů USS-
07-09.
c) Správná orientace kontrolek USS-10-15 - výstu-
pek je nutné směřovat ke středu.
CZ
