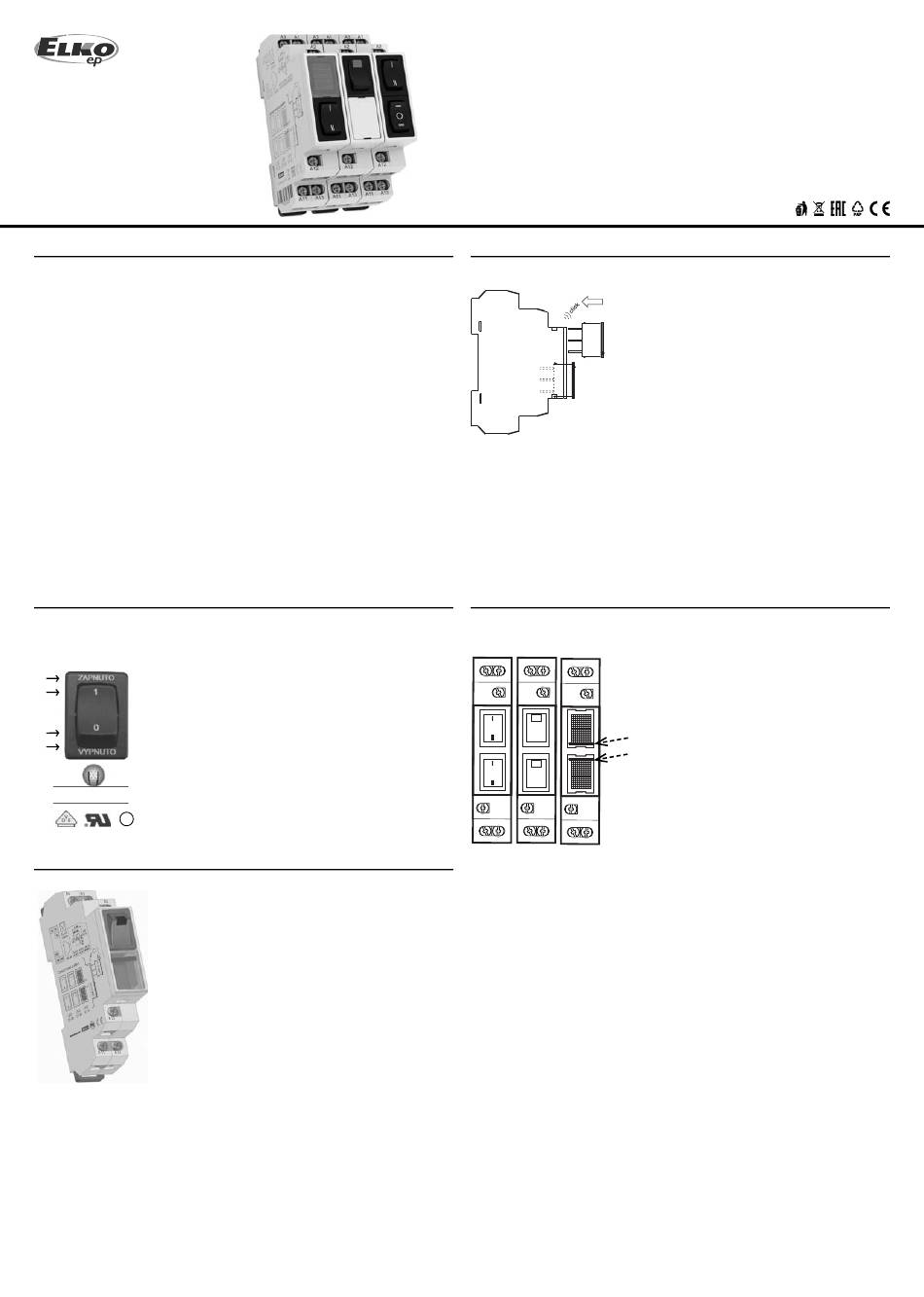

Charakterystyka
- przeznaczone do łączenia, sterowania i sygnalizacji obwodów pomocniczych i
siłowych
- nowe iniwacyjne rozwiązanie poprzednich modułów sterujących i sygnalizacyj-
nych OS
- USS - "Zrób sobie sam" = do podstawowego modułu można "włożyć" różne ele-
menty do łączenia i sygnalizacji
- elementy modułu USS dostarczane sąoddzielnie, gdzie pojedyncze konfi guracje
wybiera sobie użytkownik
- 15 rodzajów elementów: łączniki, przełączniki, przyciski, podświetlone przyciski,
sygnalizacja różnych kolorów włącznie migania
- elementy są wymienne kiedykolwiek (np. przy zmianie aplikacji..)
- do jednego modułu można włożyć aż 2 pozycje elementów (np. 2x przełącznik,
2x sygnalizacja lub ich kombinacja) = w porównianiu do konkurencji uoszczędze-
nie miejsca w szafi e rozdzielczej
- wykonanie 1-MODUŁOWE (90 x 17.6 x 64 mm), mocowanie na szynę DIN
- zakres temperatury pracy aparatu -20..+55 °C
- zaciski dla przewodu 2x2.5 mm
Laserwoy nadruk
maks. ilość Element do łączenia (01-09) pochodzi od renomowanej fran-
symboli cuskiej fi rmy APEM. Jakość łączników jest zapewnmiona dłu-
goletnimi doświadczeniami (od roku 1952) i światowo uzna-
8
wanymi VDE i UL.
4
Na przełącznikach i przyciskach robimy laserowe nadruki przy
zamówieniu min 50 szt. USS.
4
8
APEM
PEM
Przykład zamówienia
2 , śruba M3 kombinowana głowica
USS-ZM + USS-07 + USS-11
Zbuduj sobie sam aparat USS wg potrzeb
- proste i inteligentne rozwiązanie!
USS
Moduły sterujące i sygnalizujące
Montaż
A2
A3
A1
A11
A13
A12
Pozycja łączników, przełączników i sygnalizacji w modułach USS-ZM
a) b) c)
1 / 2
Pozycje elementów:
Przy zajmowaniu tylko jednej pozycji w USS-ZM na dru-
gą pozycje wkładamy zaślepke USS-00.
Podczas montażu potrzebne jest docisnąć element
łącznika lub elementu sygnalizacji do modułu USS-
-ZM. W przypadku nieprawidłowego zainstalowania
elementów USS-ZM i USS-01-15 może dojść do błędne-
go połączenia, na podstawie czego mogą powstawać
przejściowe rezystancje.
Demontaż elementów USS:
Kolejny demontaż modułów USS nie zalecamy ponie-
waż podczas kolejnego złożenia aparatu może dojść
do uszkodzenia obudowy, sygnalizacji lub łączników.
Uwaga: Przy obciążeniu ponad 300 VA należy zabez-
pieczyć dostateczne chłodzenie.
Dla zapewnienia prawidłowej funkcji modułów
USS potrzebne jest dotrzymać prawidłową pozy-
cję umieszczenia łączników, przełączników i sy-
gnalizacji.
a) Prawidłowa pozycja włożenia elementu łączni-
ków i przełączników w elementach USS-01-06.
b) Prawidłowa pozycja podświetlonych łączników
USS-07-09.
c) Prawidłowa pozycja sygnalizacji USS-10-15. Wy-
wyższenie potrzebne jest kierować do środka.
PL
