Eigenschaften
• bestimmt für Schaltung, Steuerung und Signalisation von Hilfs- und Kraftstrom-
kreisen
• USS - "Bau es selbst" = in das Grundmodul können Sie verschiedene Arten von
Schaltern und Signalbausteinen „einklicken".
• die Bausteine werden einzeln geliefert, Konfi guration erfolgt durch Benutzer
• 16 Bausteine: Schalter, Drücktaster, Leuchtschalter, verschiedenfarbige Meld-
eleuchten
• Bausteine sind austauschbar (z. B. wenn sich die Anwendung ändert, erweitert,...)
• man kann bis zu 2 Bausteine in ein Modul integrieren (z. B. 2x Schalter, 2x Mel-
deleuchte oder Kombinationen) = der Vorteil gegenüber der Konkurrenz ist die
Platzersparnis im Verteiler
• 1 TE (90 x 17.6 x 64 mm), Befestigung auf DIN Schiene
• Arbeitstemperatur -20 .. +55°C
• Klemmbügel, Schrauben M3 Drehkopf, Pozidrive Nr. 1

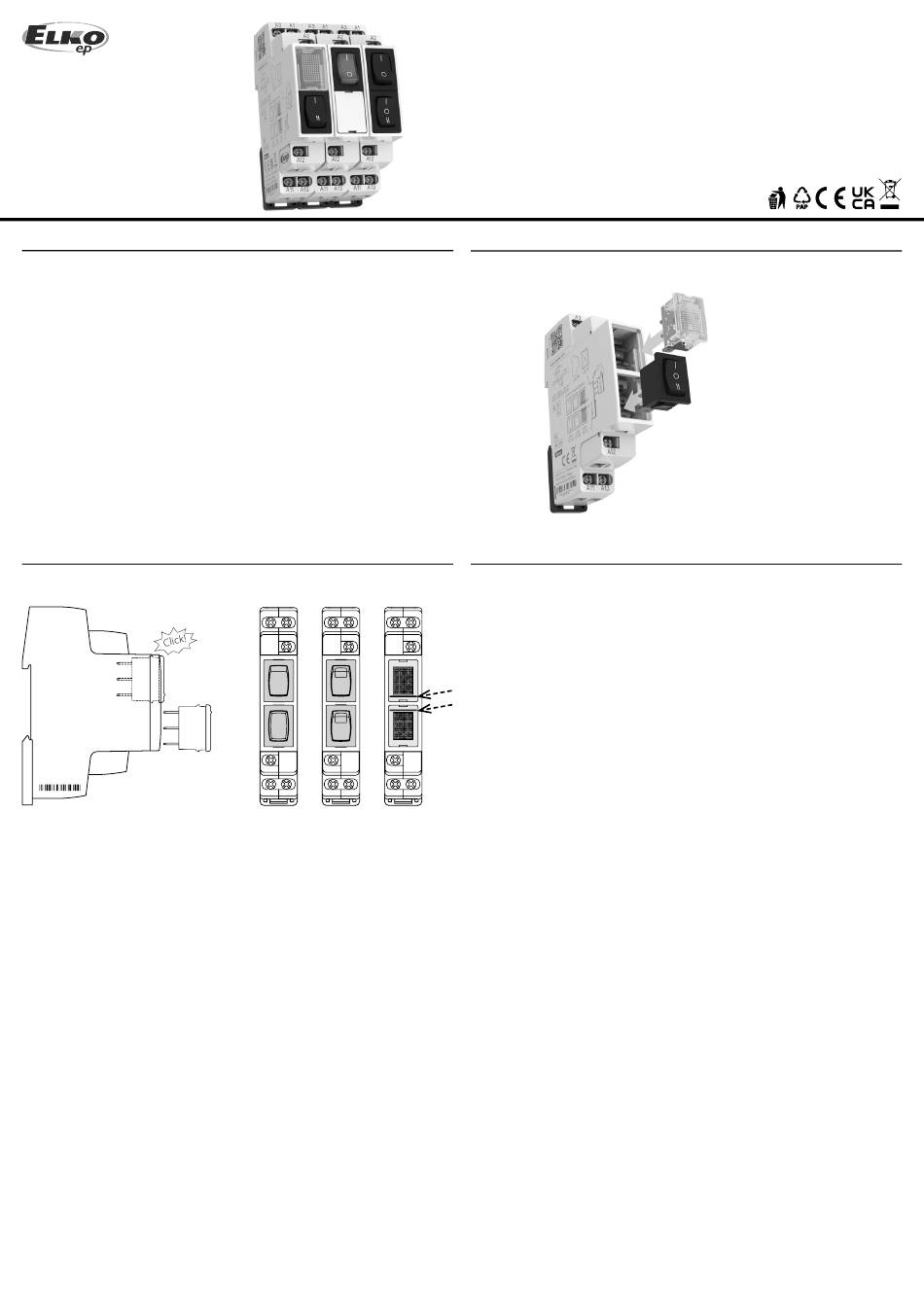

Einbau der USS in das Modul
A2
A3
A1
A11
A13
A12
04 1 2 3 5 6 7
0523
Positionenbesetzung
Bei der Besetzung nur einer Position beim Modul USS-ZM ist es nötig die zweite Position
mit dem Blindverschluß USS-00 zu überdecken.
Bei der Montage ist es nötig sowohl den Ausschalter, als auch die Kontrolleuchte ins
Modul USS-ZM voll einzuschnappen. Im Falle der unvollkommenden Verbindung der
Module USS-ZM und USS-01-15 droht unzureichende Verbindung und anschliessend En-
stehung der Übergangswiderstände.
Orientierung der Schalter, Umschalter und der Kontrolleuchten in den Modulen USS-ZM
Muss mann richtige Orientierung einhalten.
a) Richtige Orientierung Schaltern, Wechselschaltern und
eleuchten USS-01 .. 08.
b) Richtige Orientierung Schaltern mit Glimmlampe USS-09.
c) Richtige Orientierung LEDs USS-10 .. 15. Der Höcker muss zum Mittel gehen.
Die Einheiten sitzen nach der Montage fest und eine unprofessionelle oder unachtsame
Demontage kann zu Beschädigungen führen.
a) b) c)
1
0
I
0
II
verschiedenfarbige Meld-
USS
Steuer-und Signalmodule
Bestellbeispiel
Gestalten Sie ihr eigenes USS Gerät - simple und intelligente Ausführung!
Achtung
Das Gerät ist für den Anschluss an ein einphasiges Netz oder einen Gleichstromkreis
(je nach Typ, die Spannungsbereiche müssen eingehalten werden) konstruiert, und
es muss in Übereinstimmung mit den Vorschriften und Normen installiert werden,
die im gegebenen Land gültig sind. Die Installation, der Anschluss, die Einstellung
und die Bedienung darf nur eine Person mit entsprechender elektrotechnischer
Qualifi kation durchführen, die sich vollständig mit der Bedienungsanleitung und der
Funktion vertraut machte. Das Gerät beinhaltet Überspannungsschütze und Schütze
gegen störende Impulse im Spannungsnetz. Für richtige Schutzfunktion müssen in der
Anlage auch weitere eignete Schütze höherer Stuf (A, B, C) sein und sichere Entstörung
von geschaltete Geräte (Schütze, Motoren, induktive Belastung usw.) sein. Bevor
Installationbeginn versichern Sie sich, dass die Anlage nicht unter Spannung ist und
Hauptschalter in Stellung „AUS" ist. Installieren Sie das Gerät nicht direkt zum Quellen der
übermässigen elektromagnetischen Störung. Durch richtige Gerätinstallation können
Sie vollkommende Luftzirkulation sicherstellen, um bei ständigen Betrieb und höhere
Umgebungstemperatur die maximale Arbeitstemperatur nicht überschritten wäre.
Für Installation und Einstellung nutzen Sie den Schrauber der Breite cca 2 mm. Haben
Sie im Acht, dass es um elektronischen Gerät handelt und danach kommen Sie auch
zur Montage. Problemlose Gerätfunktion ist auch von Transportsweise, Lagerung und
Gebarung abhängig Im Falle Sie irgendwelche Beschädigungs-, Deformationsmarke,
Funktionsgestörte oder fehlendes Teil fi nden, installieren Sie dieses Gerät nicht mehr
und reklamieren beim Verkäufer. Dieses Erzeugniss ist möglich nach Abschluß der
Lebensdauer demontieren, rezyklieren bzw. in einem entsprechenden Müllabladeplatz
lagern.
1 / 2
US USS-ZM + USS-11 + USS-03
