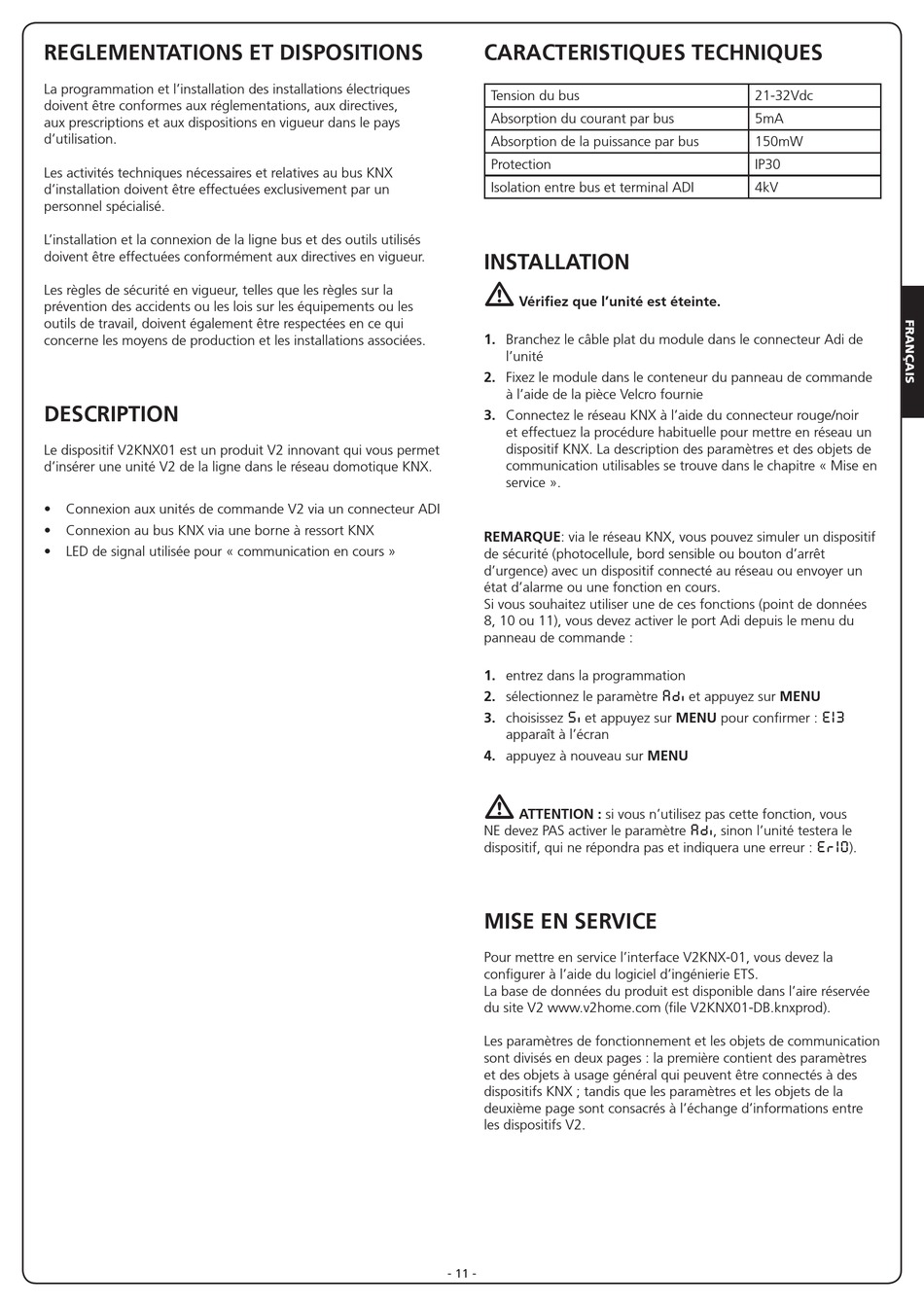

REGLEMENTATIONS ET DISPOSITIONS
La programmation et l'installation des installations électriques
doivent être conformes aux réglementations, aux directives,
aux prescriptions et aux dispositions en vigueur dans le pays
d'utilisation.
Les activités techniques nécessaires et relatives au bus KNX
d'installation doivent être effectuées exclusivement par un
personnel spécialisé.
L'installation et la connexion de la ligne bus et des outils utilisés
doivent être effectuées conformément aux directives en vigueur.
Les règles de sécurité en vigueur, telles que les règles sur la
prévention des accidents ou les lois sur les équipements ou les
outils de travail, doivent également être respectées en ce qui
concerne les moyens de production et les installations associées.
DESCRIPTION
Le dispositif V2KNX01 est un produit V2 innovant qui vous permet
d'insérer une unité V2 de la ligne dans le réseau domotique KNX.
• Connexion aux unités de commande V2 via un connecteur ADI
• Connexion au bus KNX via une borne à ressort KNX
• LED de signal utilisée pour « communication en cours »

CARACTERISTIQUES TECHNIQUES

Tension du bus
Absorption du courant par bus
Absorption de la puissance par bus
Protection
Isolation entre bus et terminal ADI
INSTALLATION
m
Vérifiez que l'unité est éteinte.
1. Branchez le câble plat du module dans le connecteur Adi de
l'unité
2. Fixez le module dans le conteneur du panneau de commande
à l'aide de la pièce Velcro fournie
3. Connectez le réseau KNX à l'aide du connecteur rouge/noir
et effectuez la procédure habituelle pour mettre en réseau un
dispositif KNX. La description des paramètres et des objets de
communication utilisables se trouve dans le chapitre « Mise en
service ».
REMARQUE: via le réseau KNX, vous pouvez simuler un dispositif
de sécurité (photocellule, bord sensible ou bouton d'arrêt
d'urgence) avec un dispositif connecté au réseau ou envoyer un
état d'alarme ou une fonction en cours.
Si vous souhaitez utiliser une de ces fonctions (point de données
8, 10 ou 11), vous devez activer le port Adi depuis le menu du
panneau de commande :
1. entrez dans la programmation
2. sélectionnez le paramètre
Si
3. choisissez et appuyez sur MENU pour confirmer :
apparaît à l'écran
4. appuyez à nouveau sur MENU
m
ATTENTION : si vous n'utilisez pas cette fonction, vous
NE devez PAS activer le paramètre
dispositif, qui ne répondra pas et indiquera une erreur :

MISE EN SERVICE

Pour mettre en service l'interface V2KNX-01, vous devez la
configurer à l'aide du logiciel d'ingénierie ETS.
La base de données du produit est disponible dans l'aire réservée
du site V2 www.v2home.com (file V2KNX01-DB.knxprod).
Les paramètres de fonctionnement et les objets de communication
sont divisés en deux pages : la première contient des paramètres
et des objets à usage général qui peuvent être connectés à des
dispositifs KNX ; tandis que les paramètres et les objets de la
deuxième page sont consacrés à l'échange d'informations entre
les dispositifs V2.
- 11 -
21-32Vdc
5mA
150mW
IP30
4kV
Adi
et appuyez sur MENU
EI3
Adi
, sinon l'unité testera le
Er10
).
