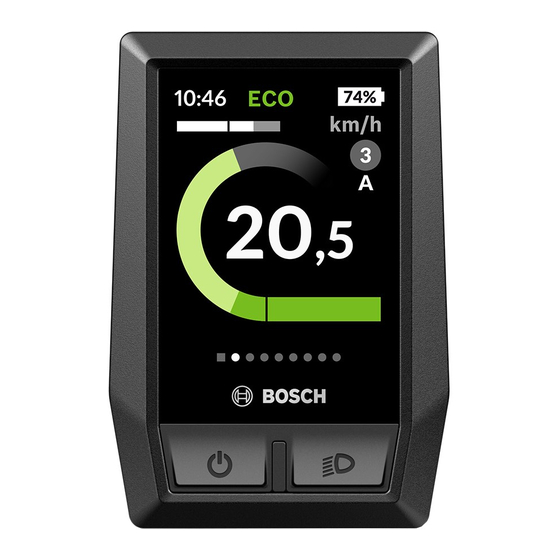

Bosch Kiox BUI330 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Fahrradcomputer
  5. Kiox BUI330
  6. Originalbetriebsanleitung

Bosch Kiox BUI330 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für Kiox BUI330:
Inhaltsverzeichnis

Werbung

Quicklinks

www.raleigh-bikes.de
Robert Bosch GmbH
Raleigh Univega GmbH
Siemensstraße 1-3
Bosch eBike Systems
49661 Cloppenburg, Germany
72703 Reutlingen, Germany
+ 49 (4471) 966-0
www.bosch-ebike.com
info@raleigh-univega.com
www.raleigh-univega.com
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
1973K0020048
PEDELEC BOSCH
ACTIVE LINE/ACTIVE LINE PLUS/PERFORMANCE LINE
KIOX | POWERPACK | CHARGER | DRIVE UNIT
EPAC Electrically power assisted cycle
DE | Originalbetriebsanleitung
Version 1 | 12.03.2019 (Kiox), 10.01.2019 (Powerpack), 24.04.2019 (Charger),
14.01.2019 (Drive Unit G3)
