Toro E-Z Vac Installationsanweisungen Seite 5

3
Befestigen der
Riemenscheibe und
Spannscheiben
Für Maschinen mit einer
Gusseisenspindel
Für diesen Arbeitsschritt erforderliche Teile:
1 Gebläsebefestigung
1 Schraube (½" x 1½")
1
Sicherungsscheibe
1 Mutter (½")
1 Schraube (3/8" x 1¼")
1 Mutter (⅜")
1
Schlossschraube (⅜" x 1¼")
1 Schlossschraube (⅜" x 1")
1 Spannscheiben
1 Riemenscheibe
Verfahren

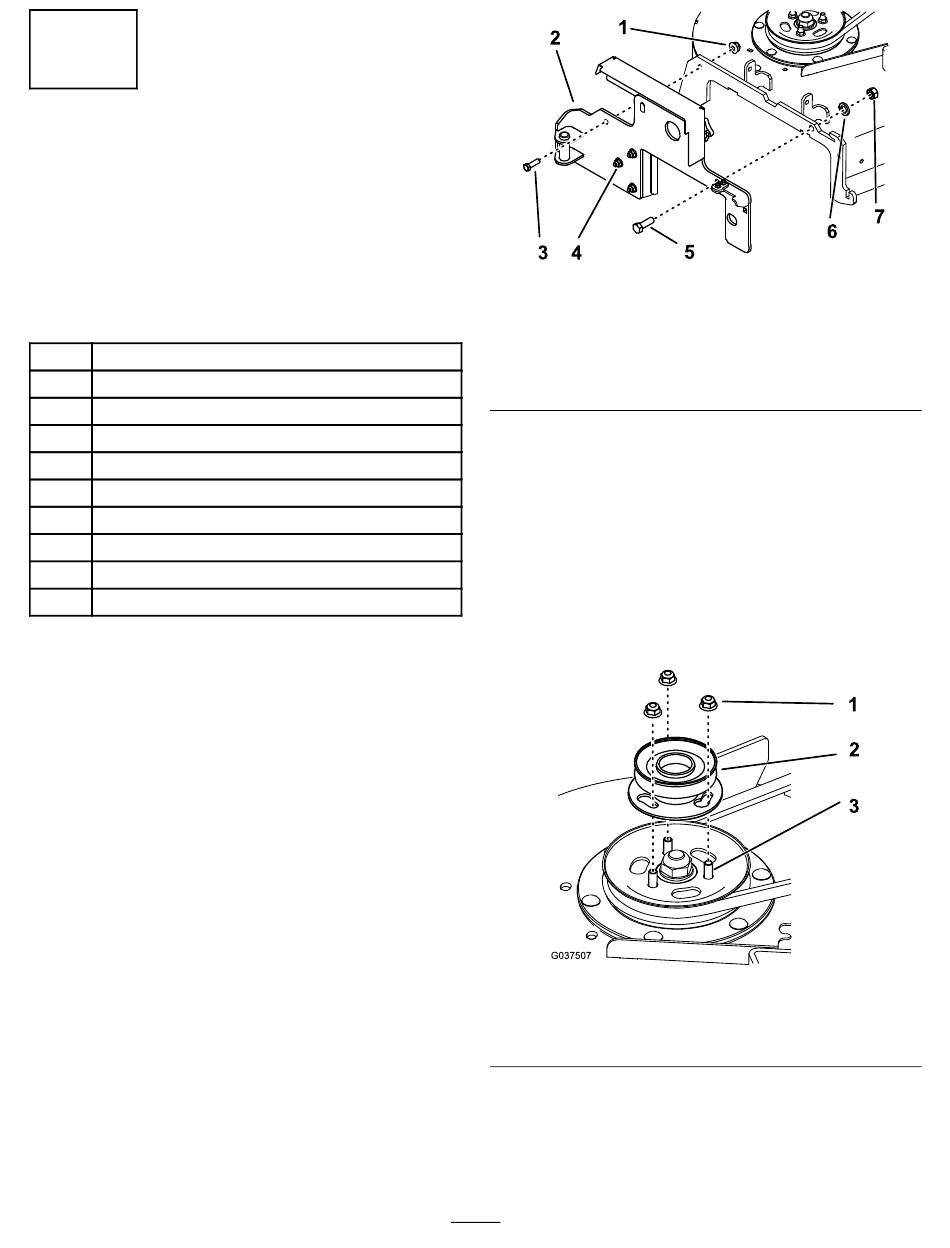

1. Befestigen Sie die Gebläsebefestigung mit einer
Schraube (½" x 1½"), einer Sicherungsscheibe,
einer Mutter (½"), einer Schraube (⅜" x 1¼")
und einer Mutter (⅜") am Mähwerk, wie in
3 abgebildet.
Hinweis:
Sie müssen möglicherweise für
den Einbau der Gebläsebefestigung die
drei Schrauben des Ablenkblechs lösen, um
die Baugruppe am Mähwerk ausrichten zu
können. Ziehen Sie nach dem Einbau der
Gebläsebefestigung die Schrauben wieder an.
1. Mutter (3/8")
2. Gebläsebefestigung
3. Schraube (⅜" x 1¼")
4. Ablenkblech-Schraube (3)
2. Entfernen Sie die Muttern von der Spindel in
der rechten Riemenscheibe des Mähwerks und
befestigen Sie die Riemenscheibe mit ihnen an
der Riemenscheibe des Mähwerks
Hinweis:
das Mähwerkriemen lösen/entfernen, um
die Spannung von der Riemenscheibe
des Mähwerks zu nehmen, wenn Sie
die Gebläseriemenscheibe einbauen.
Weitere Informationen finden Sie in der
Bedienungsanleitung.
1. Mutter
2. Riemenscheibe
3. Befestigen Sie die Spannscheibe mit
den drei vorher entfernten Muttern, einer
Schlossschraube (3/8" x 1¼") und zwei
Schlossschrauben (3/8" x 1") am Mähwerk
4).
5
Bild 3
5. Schraube (½" x 1½")
6. Sicherungsscheibe
7. Mutter (½")
Möglicherweise müssen Sie
Bild 4
3. Spindel
g194670
(Bild 3).
g037507
(Bild
