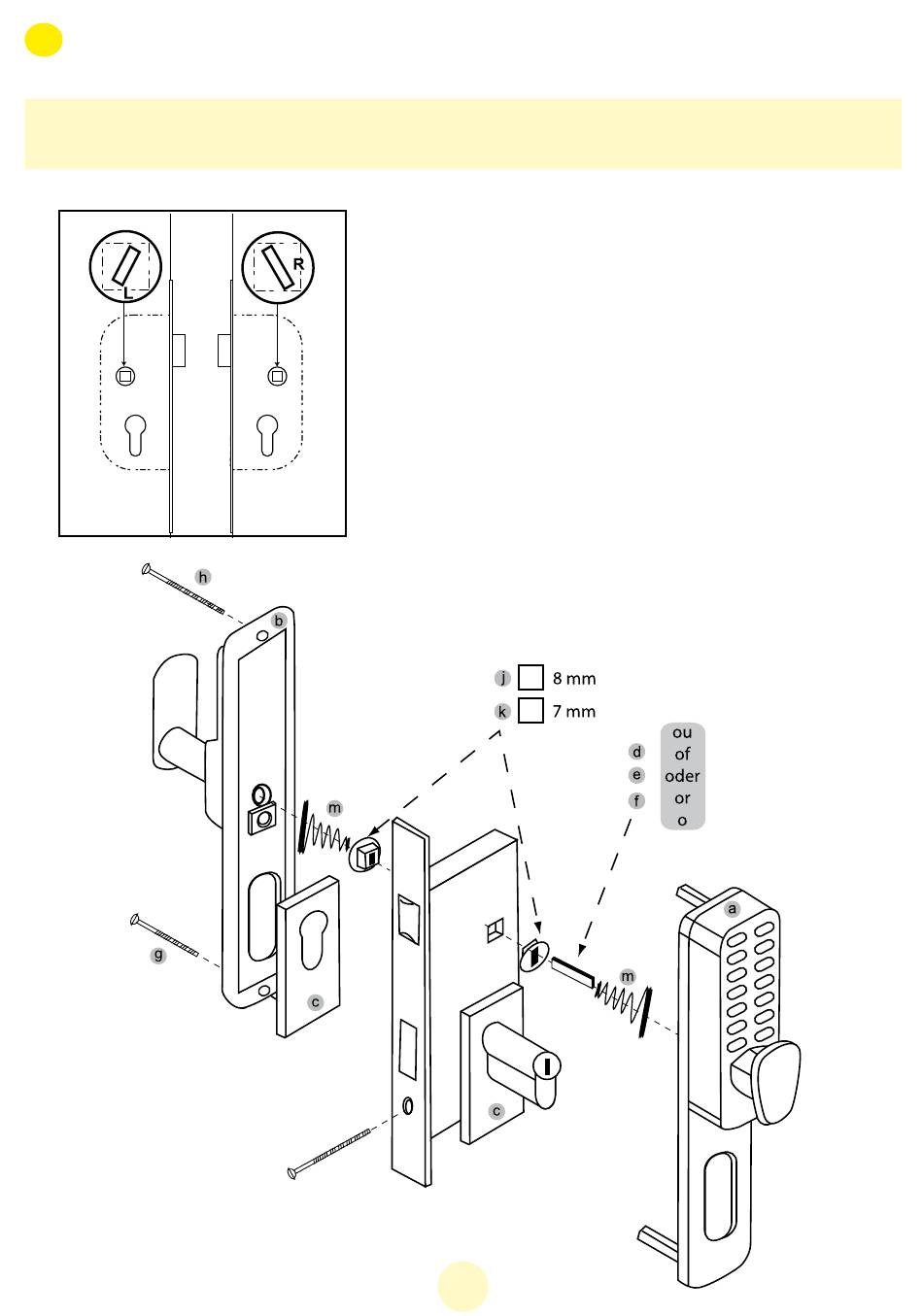

4 - Unión final
En esta fase del montaje se habrán determinado los adaptadores y la guía adecuados.
IMPORTANTE
Los adaptadores deberán colocarse de modo que las letras "L" y "R" sean legibles.
1. Coloque los adaptadores "j" o "k"
2. Introduzca la guía "d", "e" o "f" de modo que sobrepase
a cada lado de la puerta.
3. Coloque los resortes "m" con la parte cónica por el lado
de la cerradura.
4. Ponga los embellecedores del cilindro "C".
5. Encaje los bloques "a" y "b" en la guía y una el conjunto
con los tornillos suministrados (corto "g" abajo y largo
"h"arriba).
6. Pruebe el teclado antes de cerrar la puerta.
6ES
