Zweikanalige analog-eingangsklemme 0/4...20 ma, singleended, 16 bit, ex i
Vorschau anzeigen
Andere Handbücher für ELX3152:
- Betriebsanleitung (145 Seiten) ,
- Betriebsanleitung (36 Seiten)
Inhaltsverzeichnis
Montage und Verdrahtung

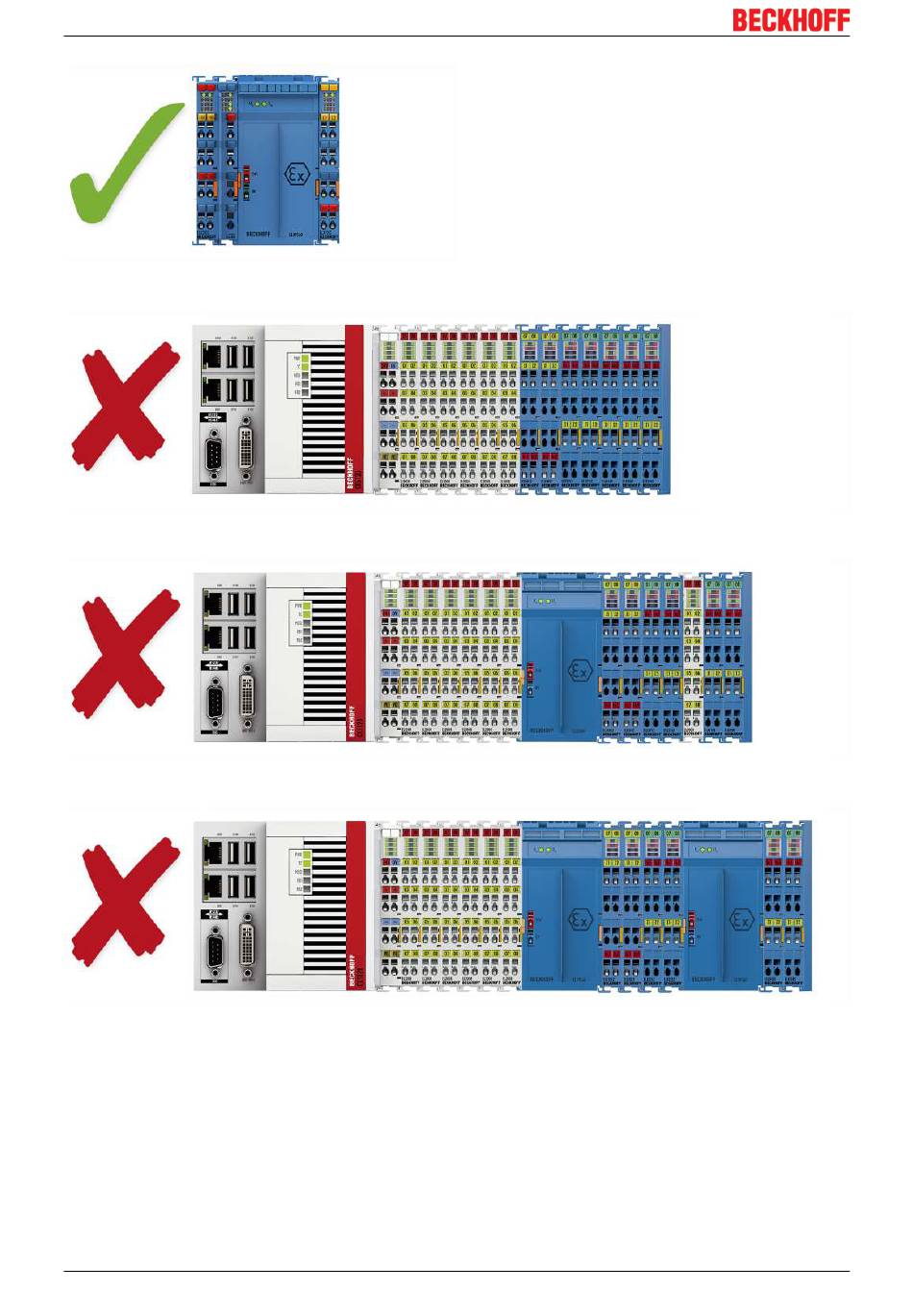

Abb. 8: Zulässige Anordnung - ELX9410 vor einer Einspeiseklemme ELX9560.
Abb. 9: Unzulässige Anordnung - fehlende Einspeiseklemme ELX9560.
Abb. 10: Unzulässige Anordnung - Klemme im ELX-Klemmenstrang, die nicht zur ELX-Serie gehört
Abb. 11: Unzulässige Anordnung - zweite Einspeiseklemme ELX9560 im ELX-Klemmenstrang ohne
vorgeschaltete ELX9410.
18
Version: 1.6.0
ELX3152
