2
Anschließen der
Unterlenkerarme
Keine Teile werden benötigt
Verfahren
1. Stellen Sie den Bläser auf eine ebene Fläche und
kuppeln Sie die Zapfwelle aus.
2. Fahren Sie den Traktor gerade an den Bläser heran,
bis die unteren Lenkarme mit den Stiften der
Anbauvorrichtung ausgefluchtet sind.
3. Aktivieren Sie die Feststellbremse, stellen den Motor
ab und ziehen den Zündschlüssel ab.
Hinweis: Warten Sie, bis der Motor und alle sich
bewegenden Teile zum Stillstand gekommen sind,
bevor Sie den Fahrersitz verlassen.

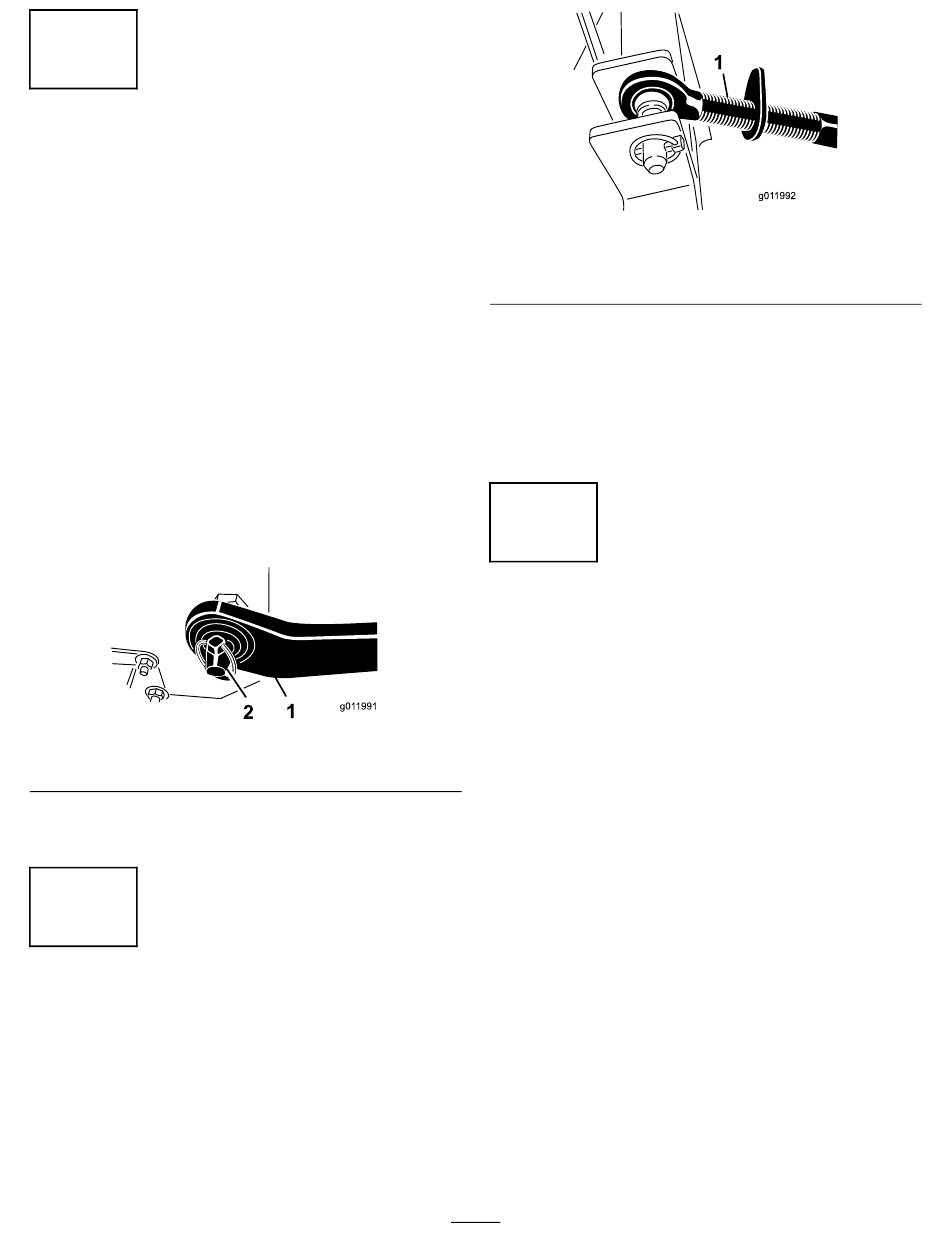

4. Stecken Sie den rechten und linken Unterlenkerarm auf
die Anbauvorrichtungsstifte
1. Unterlenker
5. Befestigen Sie die Unterlenkerarme mit Klappsteckern
an den Anbauvorrichtungsstiften
3
Anschließen des Oberlenkers
Keine Teile werden benötigt
Verfahren
1. Stecken Sie den Oberlenker in die Löcher in der
Gebläsehalterung und befestigen Sie diese mit einem
Lastösenbolzen und Klappstecker
(Bild
3).
Bild 3
2. Klappstecker
(Bild
3).
(Bild
4).
1. Oberlenker
2. Lastösenbolzen
2. Drehen Sie die Nachspannvorrichtung, um den Lenker
festzuziehen.
Hinweis: Ziehen Sie diese Verbindung nicht zu fest,
um die Rückseite des Bläsers vom Boden abzuheben.
3. Ziehen Sie die Sicherungsmutter fest, um das obere
Gestänge zu befestigen.
4
Einstellen der Zapfwellenlänge
Keine Teile werden benötigt
Verfahren
Wichtig: Die Maschine wird mit einer langen
Zapfwelle ausgeliefert, um den großen Unterschieden
zwischen Zapfwellen verschiedener Zugmaschinen
und Dreipunktanbauvorrichtungen gerecht werden zu
können. Für die meisten Maschinen ist diese Welle zu
lang und muss auf die richtige Länge zugeschnitten
werden, sonst kann es zu Schäden kommen.
1. Stellen Sie den Bläser auf einer ebenen Fläche ab und
senken Sie es ab, bis die Antriebswelle ungefähr auf
gleicher Höhe wie die Zapfwelle des Traktors ist.
Hinweis: Dies ist der kürzeste Abstand zwischen
beiden Wellen.
2. Messen Sie den Abstand von der Sperrrille der
Zapfwelle des Traktors bis zur Sperrrille der
Antriebswelle des Bläsers.
Hinweis: Notieren Sie diesen Wert.
3. Schieben Sie die Zapfwelle ganz zusammen und
messen den Abstand zwischen den Manschetten der
Arretierbolzen.
7
Bild 4
3. Klappstecker
